資料來源:音響技術第51期 MAR. 1980 ESS AMT Monitor/Performance 4/Performance 5/Performance 8/eclipse B122/CANNON 4022/CANNON 822/




資料來源:音響技術第69期SEP. 1981 ESS Eclipse M102/B102/B122/

ESS PS 8B.JPG

PS 8B

構造:2路2單元1被動輻射器

聲箱:裝有被動輻射器之書架型

單元:低音20厘米盆式,高音海耳(Heil)驅動器

分頻點:1.8千週

重播頻率響應:50-20.000週

阻抗:6歐姆

最大輸入:100瓦

輸出音壓:93分貝/瓦/米

音壓控制:無

外形大小:闊35.6×高61.3×深35.6厘米

重量:16.3千克(包裝時)

發售:1981年6月

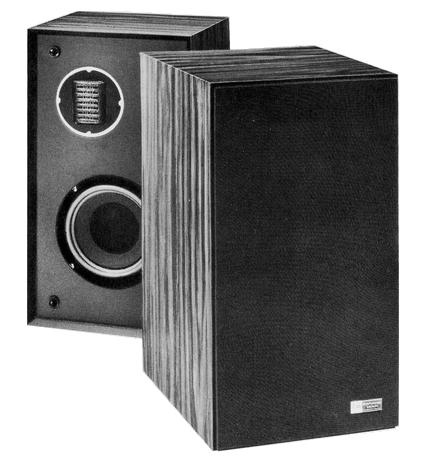

ESS PS 8A.JPG

PS 8A

構造:2路2單元1被動輻射器

聲箱:裝有被動輻射器之書架型

單元:低音20厘米盆式,高音海耳(Heil)驅動器,被動輻射器25厘米

分頻點:2.4千週

重播頻率響應:50-20.000週±3分貝

阻抗:6歐姆

最大輸入:100瓦

輸出音壓:94分貝/瓦/米

音壓控制:高音連續可調

外形大小:闊31.1×高55.9×深27.0厘米

重量:14.0千克

外觀:木紋箱

發售:1979年10月

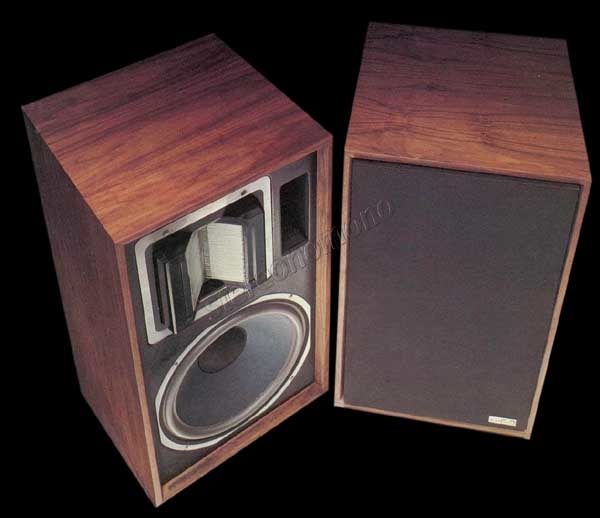

ESS AMT BOOKSHELF 1A.jpg

AMT BOOKSHELF

構造:2路2單元1被動輻射器

聲箱:裝有被動輻射器之書架型

單元:低音30.5厘米盆式,高音海耳(Heil)驅動器,被動輻射器30.5厘米

分頻點:800週

重播頻率響應:40-23.000週±3分貝

阻抗:6歐姆

最大輸入:400瓦(Clean Power)

輸出音壓:91分貝/瓦/米

音壓控制:高音連續可調(+3分貝~-),中音Mid-Range Presence Control

外形大小:闊35.6×高61.0×深35.6厘米

重量:29.5千克

發售:1978年10月

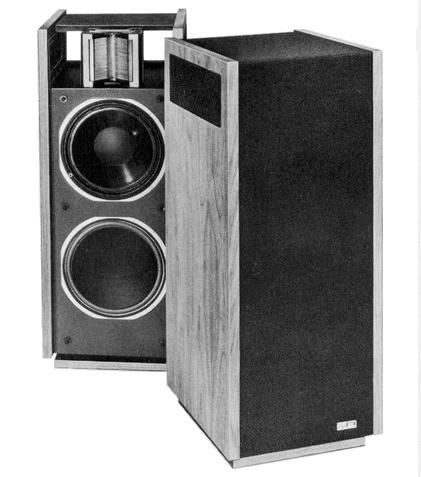

ESS AMT MONITOR.JPG

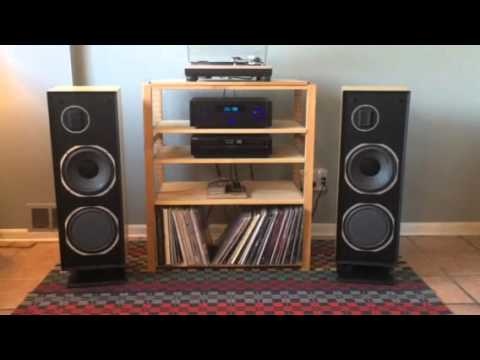

AMT MONITOR

構造:2路2單元1被動輻射器

聲箱:裝有被動輻射器之落地型

單元:低音30.5厘米盆式,高音海耳(Heil)驅動器,被動輻射器30.5厘米

分頻點:800週

重播頻率響應:30-23.000週±3分貝

阻抗:6歐姆

最大輸入:400瓦(Clean Power)

輸出音壓:91分貝/瓦/米

音壓控制:高音連續可調

外形大小:闊39.7×高99.7×深40.3厘米

重量:51.3千克

外觀:木紋箱

參考:備有多路放大器接口

發售:1978年10月

ESS TRANSAR II.jpg

TRANSAR II

構造:3D設計,超低音+2路2單元

聲箱:平面式落地型

單元:超低音30.5厘米盆式,低音4組相連海耳驅動器,高音海耳驅動器

分頻點:90週,1千週

重播頻率響應:25-20.000週±3分貝

最大輸入:200瓦

輸出音壓:96分貝/瓦/米

外形大小:闊71.0×高115.0×深40.0厘米

重量:38.0千克

參考:Transar一對3D式超低音,1千週分頻器,90週低通電子分頻器成一組,二個超低音做左、右聲道使用時可訂製三路分頻器(200週/1千週)

發售:1980年10月

ESS TRANSAR I.jpg

TRANSAR I

構造:4路4單元

聲箱:平面式落地型

單元:超低音38厘米盆式,低音5組相連海耳驅動器,高音海耳驅動器,超高音海耳驅動器(超級海耳)

分頻點:90週,1千週,7千週

重播頻率響應:25-30.000週

阻抗:6歐姆

最大輸入:200瓦

輸出音壓:96分貝/瓦/米

音壓控制:中音高音分別連續可調

外形大小:闊106.0×高148.0×深44.0厘米

重量:70.0千克

參考:超低音裝於獨立聲箱,附有分頻器(2聲道多路放大器驅動用)

發售:1981年2月

轉載香港 新音响半月刊 1983~84 (世界揚聲器大全) 特刊 ESS PS 8B/PS 8A/AMT BOOKSHELF/AMT MONITOR/TRANSAR II/TRANSAR I/

/tmp/phps3B1AV

資料來源:音響技術第53期MAY. 1980 ESS ATM Monitor/Performance 4/Performance 5/Performance 8/eclipse B122/eclipse B102/LE-20/CANNON 1022/CANNON 822/

ESS 台笙公司.jpg

資料來源:音響技術第48期DEC. 1979 ESS AMT Monitor/Performance 4.5&8/Cannon/







資料來源:音響技術第62期FEB. 1981 ESS AMT-Monitor/Performance 4/Performance 5/Performance 8/eclipse B-122/eclipse B-102/LE-20迷你海耳/CANNON 1022 /822/

/tmp/php2Cnics

資料來源:音響技術第58期OCT. 1980 ESS 海耳中高音號角式單體/




資料來源:音響技術第43期JULY. 1979 ESS amt MONITOR/Preformance 4/Preformance 5/Eclipse B122/Preformance 8/Cannon-ESS 822/Cannon-ESS 1022/


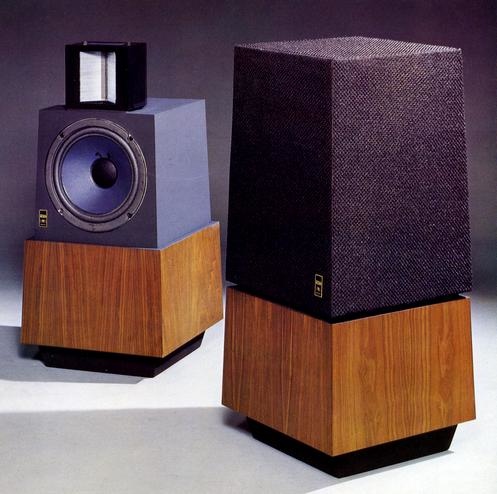

【名稱】ESS AMT-I型落地式揚聲系統。

【外型尺寸】高31 1/2英吋,寬14 1/4英吋,深14 1/4英吋。

【製造廠家】ESS, Inc., 9613 Oates Dr. Sacramento, Calif. 95827 U.S.A.

【述評】AMT-I型揚聲器最動人也最值得宣傳的部份就是它的中高音發聲元件;由奧斯卡˙海爾博士(Dr. Oskar Heil)所發明的空氣動作轉變器,因此ATM-I又稱之為海爾氣動式揚聲器。該氣動元件位於揚聲器低音喇叭的上方,乍看起來有如一個大型電源變壓器。海爾推動器所用的發音膜片是一片長方形的多元脂塑膠薄膜,厚千分之0.75公厘。塑膠薄膜的兩面各附有一組平行的導電金屬條。塑膠膜折屈成窗簾式的皺折狀安裝在一個十二公分高,五十公分寬的塑膠支架中而組成振動發聲部份。在這種結構情形下,膜片的振動質量極低,而不會產生任何共振,二者都是高頻揚聲器所必須的條件。

  整個發聲部份安置在兩塊三公斤重的陶質磁鐵之間。當信號電流流過導電金屬條時,金屬條會在磁鐵的磁場中產生振動,而相鄰的兩金屬條之動作方向恰好相反,因此使皺折的塑膠膜產生一種張合的動作,將空氣擠出或將空氣吸入。金屬條的動作非常小,但卻能產生相當大的空氣運動而發出聲音。換言之,也就是說它的效率非常高。同時膜片振動的動作可以使大量的空氣流經表面,造成相當有效的冷卻作用。因此,所能承受的功率也相當大。

  為了保持動作正確,磁極所產生的磁場範圍必須將膜片由前至後全包括進去。為了避免阻礙聲波的擴散,磁極做成柵狀,使聲波可自前後兩方傳出,同時柵狀磁極也具有電聲透鏡的作用,使前後方向的擴散角度可以增大,改善擴散特性。

  揚聲器的低音喇叭部份仍然採用普通紙盆式喇叭,安裝於底層低音反射式喇叭箱中,低音開口位於喇叭箱下方靠近電氣接線端子及一個三段位音質明亮度控制旋鈕,後者能改變1KHz到20KHz的頻率響應約2dB,三個段位分別為柔和(Soft),正常(Normal)及(Bright)響亮。

  AMT-I比一般氣墊式揚聲器的效率高,屬於中效率級。在軸級一公尺處產生標準94dB音壓所需工率為6瓦特。在無失真情況下,所能承受的最大穩態信號功率為105.5瓦特,脈衝平均功率則為360瓦特。動態功率範圍非常優秀。輸入阻抗曲線較他種揚聲系統更為平坦,在低頻段之額定阻抗為8歐姆,在低頻100Hz時則降低至5歐姆,過了這個頻率一直到中音5KHz以下,阻抗都在8歐姆以上,5KHz以上則正好在8歐姆之下。為了安全起見,在多組揚聲系統連結時,最好把本揚聲器的阻抗看作是4歐姆。

  AMT-I的音響特性非常平穩。距離揚聲器較近時,高頻的垂直方向性較顯著,但在三四公尺以外即無法察覺;水平擴散性極佳,以海爾推動器的音頻範圍而言,可以視之為無指向性揚聲器。海爾推動器雖然與帶形揚聲器非常相似,但並不相同,構造較為牢固。

  揚聲器設計的新構想時時會出現,但是大部份並未脫離舊有的傳統。海爾推動器則是一種與過去理論全然不同的設計,打破了傳統的觀念。目前ESS公司又在研究將海爾推動器製成中低音揚聲器,一旦成功則這種AMT式揚聲器必將使音響界深受影響。
轉載音響技術第4期ARP.1976 國外機種測試報告選譯 ESS (Heil) AMT-I/

ESS 台笙公司.jpg

資料來源:音響技術第5期 MAY. 1976 ESS EVALUATOR(Studio Monitor)/總代理 台笙公司



資料來源:音響技術第4期ARP. 1976 ESS EVALUATOR/

/tmp/php5YVXnN

資料來源:音響技術第38期FEB. 1979 ESS海耳氣動揚聲器Performance 4/Performance 5/Performance 8/AMT Monitor/AMT-1/Connon 1230/Connon 1230T/Connon 1020/Connon 1030/Evaluator/

/tmp/phpAjU6Yt

資料來源:音響技術第59期NOV 1980 ESS Transar/


音樂與音響第53期/1978.10 ESS Fortura 8/





ESS AMT-MONITOR-01.jpgESS AMT-1-01.jpgESS ECLIPSE B122.jpgESS PERFORMANCE-4.jpgESS PERFORMANCE-5.jpgESS PERFORMANCE-8.JPGESS CANNON 1022.jpgESS LE-20.jpg

資料來源:67年音響指南 ESS /AMT-MONITOR/AMT-1/EVAJVATOR/ECLIPSE B122/PERFORMANCE-4/PERFORMANCE-5/PERFORMANCE-8/CANNON 1022/CANNON 822/LE-20/
