McIntosh 功學社

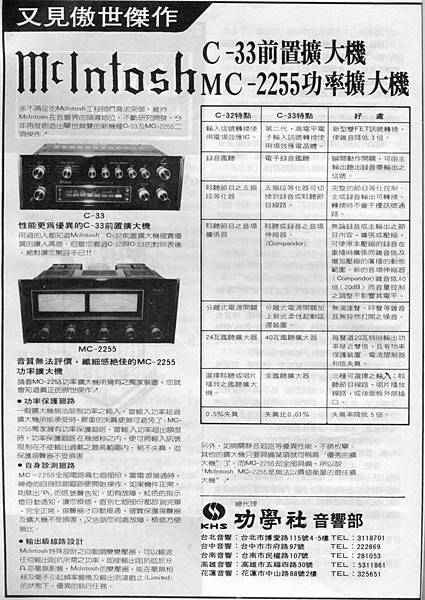

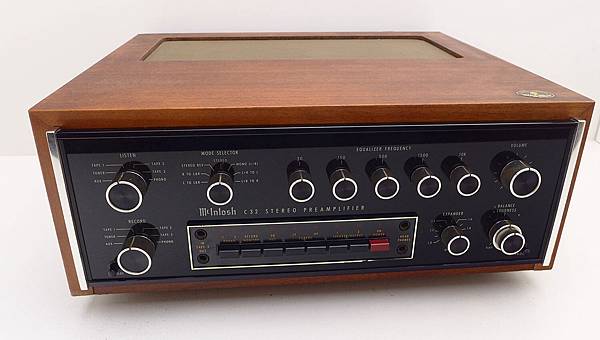

資料來源:音響技術第78期JUNE. 1982 McIntosh C-33/



/tmp/phpdGQJBR  /tmp/phpGldW2B

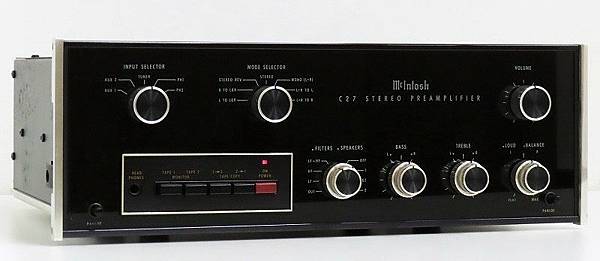

資料來源:音響技術第69期SEP. 1981 McIntosh C32/C27/



McIntosh C-28.jpg

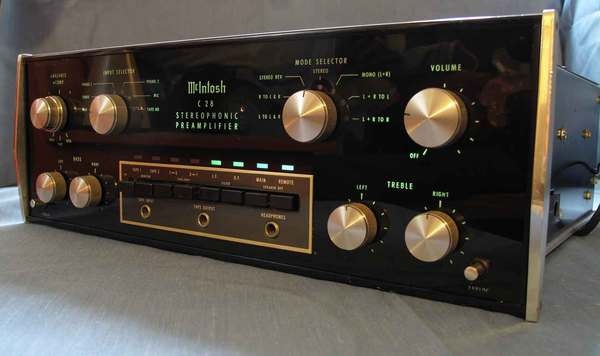

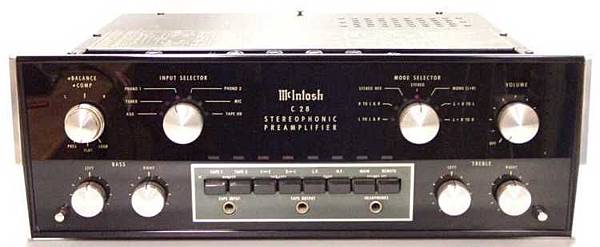

McIntosh C-28 立體前級擴大機

  前級擴大機在整體Hi-Fi音響器材中,佔有非常重要的地位,在後級擴大機「已沒有問題」的情況下,各廠商莫不致力於前級擴大機的設計與改良。雖然製造觀念或有些不一樣(有的要求複雜,有的要求簡潔),但極低的失真、極高的訊號雜音比、寬廣的頻率響應卻是廠家們一致努力所追求的目標。由於SAE、Audio Reserch、Amcron、Mark Levinson......等的鑽研求進,確實產生了一些號稱「現階段最高技藝」的前級擴大機,而McIntosh C-28就是其中之一。

【外觀】就整個面板設計結構來說,C-28是左右對稱式的,配上黑色的面板,非常大方而典雅。最左方的旋鈕為平衡控制器(外圈)和響度補償控制(內圈);其右為輸入訊源選擇鈕,可選擇兩組唱頭、調諧器、麥克風、錄音座磁頭和輔助輸入,每檔均有指示燈配合選擇鈕顯示。

  面板中央為該廠的商標及型號,當電源接通時,此商標即發綠光。其右為方式選擇鈕,共分7檔選擇;中間三檔不再贅言,以最左一檔為例:L To L&R 即表示兩只喇叭都播放左聲道的音樂(是單音,兩只喇叭都發音);以最右一檔為例:L+R To R 即表示右喇叭播放兩聲道的聲音(也是單音,但只有一支喇叭發音)。

  最右為包含電源開關的音量控制器。面板左下四枚旋鈕,分別是左右聲道的低音和高音控制。中間幾個按鍵開關則分別是兩部錄音座的鑑聽和拷貝控制、高低頻濾波控制和兩對揚聲器控制。三個插座則分別錄音座輸入、輸出及立體耳機插孔。

【特色】在C-28的磁頭放大器裡,第一級仍使用差動放大電路,並且晶體管是經最嚴格的挑選匹配而成,在一般的前級擴大機中,差動放大電路會產生將近2.4uV的雜音電平;而本級電路則只產生1.2uV的雜音電平。並且輸入電壓由2mV至500mV皆不產生失真。

  C-28的另一特色是耳機放大電路。在較廉宜的綜合式擴大機中,耳機往往是從功率放大直接輸出,而利用耳機插座與揚聲器隔絕。在一般的前置擴大機中,也只是經過一個很簡單的阻抗匹配網路,非但輸出低,失真也大。因此C-28裡另有立體耳機放大電路,可以不必使用後級而聽到豐富的音量。

  本機並使用了SCR-2揚聲器控制繼電器,它工作於低電壓,是McIntosh專為C-28而設計的(後也裝於C-32內)。其輸出端係來自功率放大器,而輸出端則有兩組可切換。SCR-2除可連接左、右聲道揚聲器外,並可駁接中間聲道揚聲器。

【廠商規格】頻率響應:20~20K赫+0,-0.5分貝 失真:最大為0.1% 訊號雜音比:高電平90分貝,低電平80分貝 額定輸出:2.5伏 音質控制:低音±20分貝(20赫),高音±18分貝(20K赫) 最大靈敏度:高電平250mV(250K),唱頭2mV(47K),麥克風2.5mV(500K),錄音機錄頭2mV(500K) 使用主動元件:26枚矽晶體 全機淨重:16.78公斤。

代理:功學社

轉載音響技術第34期OCT. 1978 市售音響器材選介 McIntosh C-28 立體前級擴大機/



McINTOSH C100.jpg

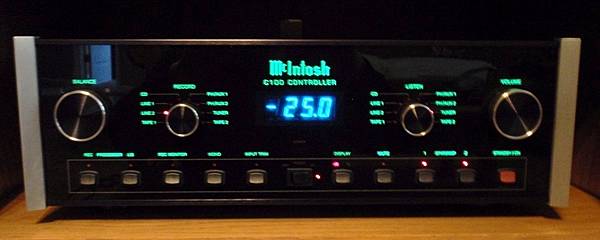

資料來源:Stereo Sound音響季刊NO.122中文版1997 SUMMER  McINTOSH C100/



McIntosh 功學社音響部

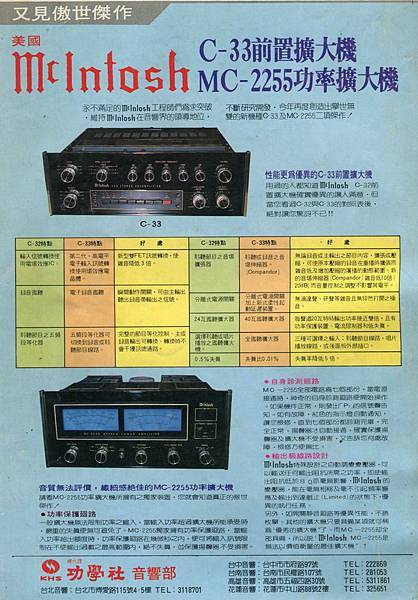

資料來源:音響技術第77期MAY 1982 McIntosh C-33/


McIntosh C-36.jpgMcIntosh C-38.jpgMcIntosh C-40.JPGMcIntosh CR-10.jpg

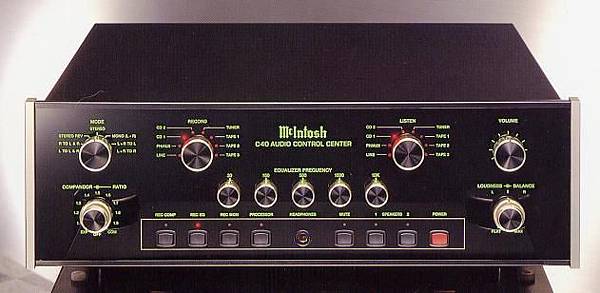

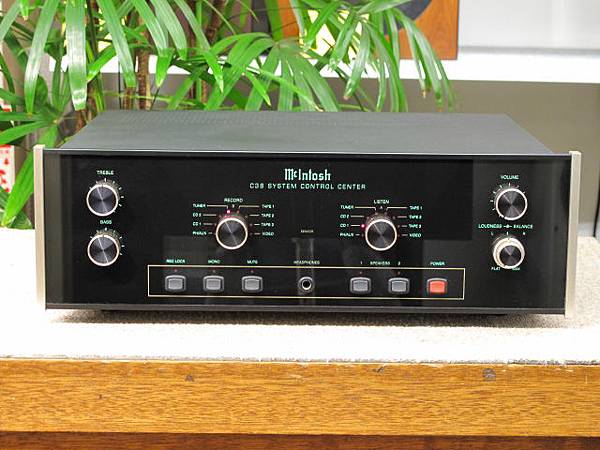

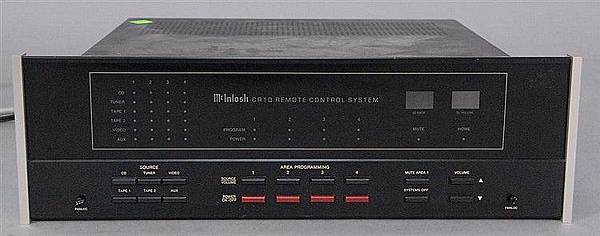

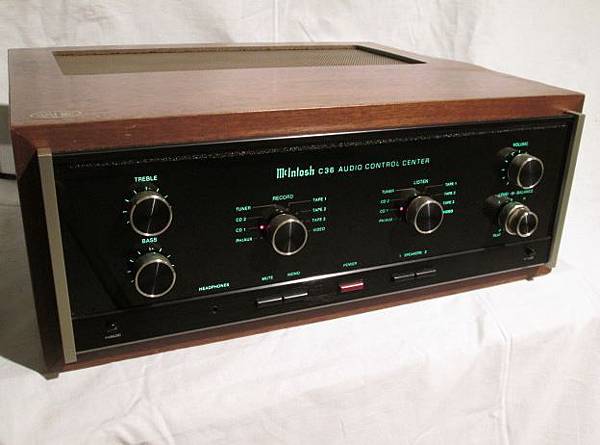

資料來源:1994功學社音響器材總覽 McIntosh C-36/C-38/C-40/CR-10/


McIntosh C-26.jpgMcIntosh C-27.jpgMcIntosh C-28-01.jpgMcIntosh C-29.JPGMcIntosh C-32.JPGMcIntosh MX-113.jpg

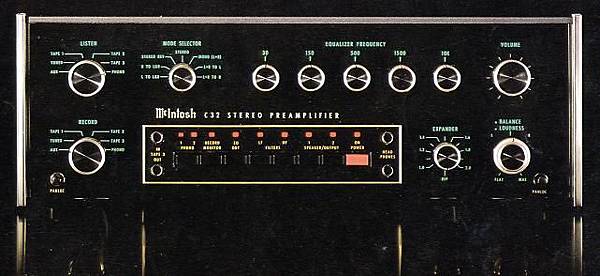

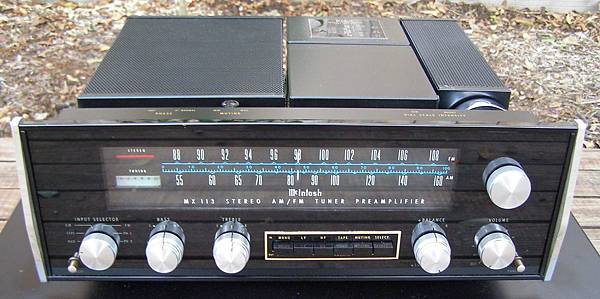

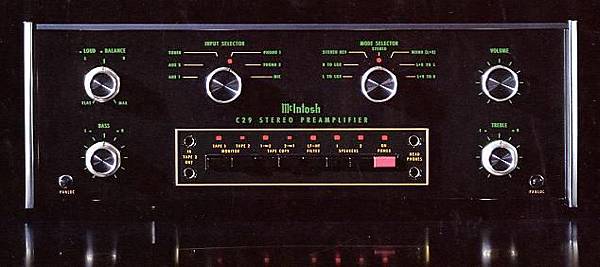

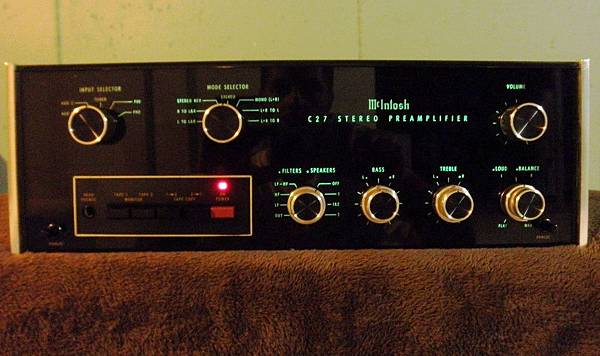

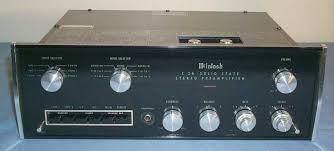

資料來源:民國67年音響指南 McIntosh C-26 C-27 C28 C-29 C-32 MX-113

官方網站:http://www.mcintoshlabs.com/
