dynaco 功學社.jpg

資料來源:音響技術第19期JULY. 1977 Dynaco PAT-5/



/tmp/phpg7CiN0

資料來源:音響技術第28期APR. 1978 Dynaco PAS-3X/



Dynaco Model SE-10.JPG

Dynaco Model SE-10等化器

  由於Hi-Fi愛好者對音響器材使用要求愈來愈高,驅使等化器也由簡單步入精緻,Dynaco公司在音響界一向以嚴格的規格生產Kit及成品,最近出品的一種Model SE-10等化器,正合乎要求高水準的音響愛好者享用。

【外觀】一眼看過去,二十根滑動推桿橫跨SE-10上排整個面積(每聲道各附置10根),其控制的中間頻率,都標示在每個控制推桿的頂端,十段各是30Hz、60Hz、120Hz、240Hz、480Hz、960Hz、1.9KHz、3.8KHz、7.7KHz及15KHz,每段推桿於操作時均極順手,同時每段頻率能個別在-12dB~+12dB間調節。此外,在每聲道十個控制桿下皆橫臥有一個增益控制器,控制每聲道的增益範圍可在-12dB~6dB間改變,在控制範圍的中央則以0值為準,作一般正常使用時之標示。面板正中央底部底部安置了三顆撳鈕,其一為tape/source選擇器,即如同音響系統中增設了monitor,中間的一顆可做EQ1/EQ2的選擇,最後一顆為equalization/defeat選擇,重播時操作此開關,即能立刻比較等化與未等化之間的不同。電源ON/OFF開關及AC電源指示燈都至於前面板的右下角底部。Dynaco Model SE-10後面板包括有6對輸入及輸出插座,三對輸入包含Tape in、Line 1 in及Line 2 in,三對輸出包括有:Tape out、Line 1 out、Line 2 out,另設有兩個AC電源插座,一者附有開關,另一者無開關控制。

【特點】在高品質重播系統中,一個等化器的好壞,視乎奇是否能正確的配合揚聲系統及聆聽室周圍的響應,而SE-10所具有的特性,使你在這方面無所顧忌,因它共有10段分頻,每段頻率響應皆極為平滑。在高音控制及低音控制或高低通濾波器中,圖示等化器所擔任的角色愈形愈重要了,SE-10除了有一般等化器的功能外,同時他亦增設了許多其他產品中所沒有的特色,SE-10機內所有音頻組件及電源供給所使用之零件皆焊接在大塊PC板上(除電源變壓器例外),內部電路共使用了8枚IC及4枚供穩壓用之電晶體,每聲道增益控制超過18dB範圍而每聲道4組低頻端的控制共用了16組運算放大器,輸出阻抗較低。

  SE-10輸入端由PNP-NPN直接交連的一對晶體管所組成,此級具有高穩定的輸入阻抗及輸出阻抗特性,同時他供給一個穩定的訊源至以下各級等化電路。本機做測試時調節所有的控制推桿至中央位置,測得總諧波失真為0.022%;Dynaco生產的SE-10同樣以成品及套件方式供應消費者。

【廠方規格】SE-10:

●正常額定輸出:2.0V

●最大輸出:8.0V

●等化範圍:±12dB at octave interals, 30Hz~15KHz

●頻率響應:10Hz~35KHz±1dB

●增益:-12dB~+6dB(可調)

●訊號雜音比:85dB

●輸出阻抗:600Ω

●輸入阻抗:50KΩ

●尺寸:34.3W×10.8H×27.9D cm

代理:功學社

轉載音響技術第24期DEC. 1977 市售音響器材選介 Dynaco Model SE-10等化器/丁琳

dynaco 功學社

資料來源:音響技術第19期JULY. 1977 Dynaco PAT-5/



Dynaco PAT-5.jpg

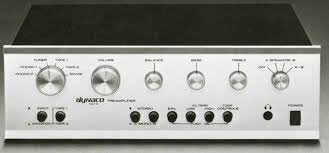

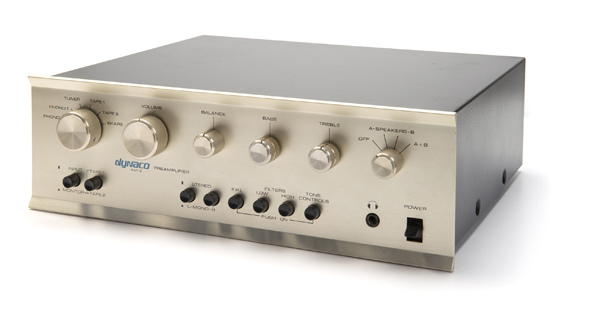

【機型】Dynaco PAT-5型立體聲前置放大控制器。

【外型尺寸】寬13 1/2英吋,高4 1/4英吋,深11 3/4英吋,重11磅。

【製造廠家】Dynaco Inc., Coles Rd. and Camden Ave., P.O. Box 88, Blackwood, N.J. 08012 U.S.A.

【述評】PAT-5是Dynaco公司出品的最新而且最好的立體聲前置放大器,遵循Dynaco的傳統以較簡單的電路設計來獲致最好的性能,所以它與Dynaco的收音調諧器不但在電氣特性上完全匹配,就是在外型與風格也是非常相似的。輸入信號的選擇有二個動磁唱頭式唱盤輸入,一個收音調諧器輸入,二個錄音座輸入,及一個備份的高電平信號輸入。前面板較小的旋鈕用於平衡與音質控制,後者是採用共中心軸二聲道獨立調整之方式。後級功率放大器的揚聲器輸出端子可以回到本機後面板的端子,而藉前面板之控制旋鈕來選擇不同的兩對揚聲器,這個時候揚聲器不是直接接到後級功率放大器,而必須接到PAT-5之揚聲器輸出端子了。因此,本機前面板的耳機插口是由功率放大器的輸出來驅動。

  電源開關槓桿扳到ON的位置時,有照明指示顯現出來,但是這個開關並不是用來控制PTAT-5本身所用的電源,而是只設計用以控制本機後面板的三個額外交流電源插座供給功率放大器或其他設備的電源。前置放大器本身在電源線插上交流電壓之後就加上了電源,電源線只要不拔下來,機器本身就一直在工作。

  前面板的下方有八個按鈕。一個為錄音監聽,第二個選擇兩個錄音座中之任何一個作為監聽輸入(也可從任一個抄錄至另一個),另外兩個在釋放狀態為立體聲方式,壓下任何一個則把該聲道的信號餽入另一聲道而成單聲方式,兩個都一起壓下時,為兩聲道混合之單聲方式。

  高頻與低頻切除濾波器分別由兩個按鈕控制,音質調整也由一個按鈕控制,該按鈕在正常狀態(釋放不壓下)把音質調整電路旁路,壓下時才有作用。最後一個按鈕標示為EPL(External Processor Loop),他可把外加之等化器,或一般信號處理類似裝置加入信號回路中而對信號作不同的處理或等化。PAT-5型的後面板排滿了各種輸入與輸出插口,其中立體信號輸出插口有兩對並聯在一起,一對用來推動功率放大器,另一對則可以供給一部錄音座以輸入經過音質控制與濾波器修飾過的信號。


  就像所有的Dynaco產品一樣,PAT-5具有非常完整的性能規格,最突出者為小於0.05%的總諧波失真度與互調失真,對10.000歐姆的負載有額定輸出2伏特時,失真度還要低。10.000歐姆的負載時,最大輸出信號可達7伏特;1.000歐姆的負載時,則為45伏特。唱盤輸入的交流哼聲及雜音較定額輸出低70dB。高電平輸入則低85dB,唱盤輸入的信號只要低於100毫伏就不會有過荷失真。

  PAT-5所使用的零件就不會有過荷失真。所使用的零件可說是出奇的少,唱盤輸入的前置放大電路,美聲道指採用二個電晶體,另外二個電晶體做為單一增益(Unity-gain)隔離級,二個電晶體用於高頻切除濾波器。在信號回路中其他的主動裝置只剩一個積體電路,利用它來供給低阻抗的輸出並且從負回授電路中完成音質控制。高度穩壓的電源供應器使前置放大器本身不會因電源的變動而受到影響。

  實驗室測試的PAT-5不是套件而是工廠裝配好的成品,加上100.000歐姆的高阻抗負載時,輸出高達6.7伏特,加上10.000歐姆(一般說來,10.000歐姆是普通功率放大器的最低輸入阻抗了)的負載,輸出為9.3伏特。失真不受負載阻抗的影響。在1.000Hz的頻率,而輸出信號在1伏特以內時,總諧波失真低於雜音電平,測得的數值約為0.013%,從2伏特到100毫伏時為0.035%在500毫伏時為0.007%,從1伏特到8伏特為0.002與0.003%。

  0.125伏特的信號饋入高電平輸入插口可以得到1伏特的輸出信號。寬頻帶雜音輸出為-76dB,如果有IEC"A"加權的話則可低至-80dB(1伏特的輸入信號)。唱盤輸入的靈敏度為1.25毫伏特時有1伏特的輸出,其寬頻雜音電平為-70dB,有加權的情況下則為-80dB。唱盤電路的過載實測數值為122毫伏。

  音質控制設定在平坦位置時,頻率響應從20到20.000Hz,不論旁路按鈕壓下或釋放,顯示無變動。低音控制器有一滑動屈曲點,稍微轉動便可影響50Hz以下的頻率,然後慢慢地移上至最大翻折頻率300Hz。高音音質控制曲線在2.000Hz左右有一固定樞紐。

  低頻濾波器對50Hz的影響減少3dB,然後以每音階(Octave)6dB的斜率下降。高頻濾波器是採用主動元件組成,在7.000Hz時有3dB下降,然後有非常優秀的每音階15dB斜率。動磁唱頭所用的RIAA等化作用從20到20.000Hz只有±1dB的變化,而且不受唱頭感抗之影響。

(Stereo Review Sep. 1975)

轉載音響技術第四期APR. 1976 國外機種測試報告選譯 Dynaco PAT-5 Stereo Preamplifier/


DYNACO PAS-3X.jpgDYNACO PAT-4.jpgDYNACO PAT-5-01.jpg

資料來源:民國67年音響指南 DYNACO 2510 PAS-3X PAT-4 PAT-5
