患者: Sansui 771 收音擴大機

病情: FM收音有時很正常,有時兩聲道均無輸出,但調諧指示表指示穩定,常指在4~5之間,FM Stereo指示燈亦正常,並無時亮時滅的現象,其他AM及Phono等均正常。

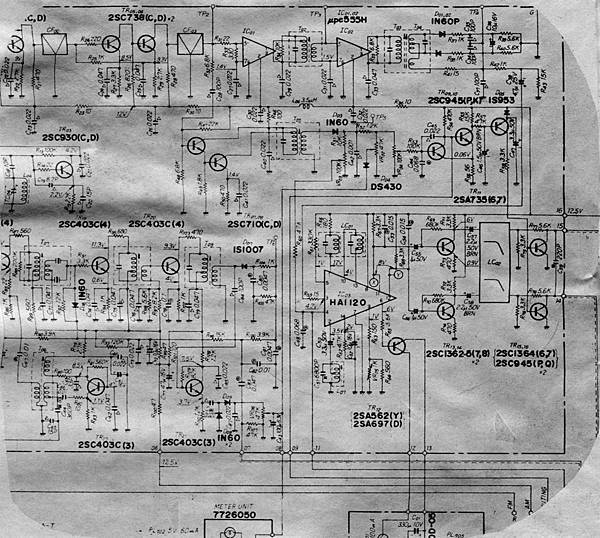

診斷: 正常的收音擴大機在接收微弱訊號或者不接天線收音時,常會出現FM收音時有時無的現象,但是調諧指示表的指示也會跟著擺動,而且FM Stereo指示燈會跟著訊號的強弱而亮滅,本機的調諧指示表能指到4~5之間表示接收訊號很好,而且FM Stereo指示燈亦不閃亮,應表示在MPX以前一直到天線均很正常,而AM及Phono又正常,表示Selector以後的電路亦正常,故障的範圍應介於MPX至Selector之間,先攤開電路圖研究一下這一段範圍內的電路; 本機的MPX是由一只IC03日立廠出品的HA1120擔任,IC03的第3腳是信號輸入,第11、12腳分別為左右聲道的輸出,IC內部電路因無現成資料暫且不理它,自11、12腳輸出的訊號分別經由TR13及TR14放大後到LC02,LC02是一個由電感及電容組成的濾波電路,它的作用是濾除19KHz以上的干擾訊號,由LC02輸出的訊號分別經由R77及R78兩只電阻就到Selector去,在R77及R78上並有TR15及TR16並接在兩電阻及接地之間,TR15及TR16是為切斷輸出用的開關,它的基極同時被TR11操作,當TR11導通時TR15及TR16便被加上順向偏壓,令TR15及TR16成為導通狀態使FM輸出短路,而TR11是由TR09及TR10兩只晶體操作,TR10的基極通往FM Muting的按鈕開關,當Muting On時是不通地的,Muting Off時通地,TR09的基極則接到VR04電位器上,VR04上的電壓是由中頻電路經由C28至TR07及TR08放大後經D03整流後的電壓,此電壓即為訊號強弱的指示,因此當訊號強時TR09因有足夠的電壓令其導通,令TR10的基極及射極短路,因此TR11也該Off,令FM輸出正常,當沒有訊號時,因為TR09沒有足夠的輸入電壓而Off,若FM Muting亦在正常(即Muting On)位置時,TR10被R54偏壓而導通,故TR11亦導通,令TR15極TR16均有足夠偏壓而導通,令輸出短路,以切斷FM零訊號時的沙沙聲。本機的毛病為兩聲道同時發生,因此可能性只有兩個,一是IC03內部故障,另一則為TR15及TR16導通,如果有是波器測一下IC03的第11及12腳馬上就可決定IC03的輸出是否正常,但是此次診斷是在本機主人府上進行僅攜帶三用表。用三用表測量IC03各腳電壓均很正常,而TR15及TR16的基極均有0.6V以上的偏壓,那FM聲音的消失是被TR15及TR16所切斷已無問題,在細看TR09 TR10及TR11附近電路,能令TR11導樋的原因只有三個,(1)TR11本身射集極之間漏電,(2)C46漏電,(3)TR10射集極間漏電。


處方: 這三個可能的故障,還可以再加檢討,如果是TR11集射之間漏電的話,因電路中無延時電路,故聲音之斷續會形成急促,而變成雜音的狀態,本機無此現象,故TR11漏電的可能性不大,而C46漏電的機會亦不大,因為C46為一只1.5u耐壓50伏的鉭質電容,損壞率很低,最大的可能是TR10集射之間漏電,為了證實這診斷,用三用表量一量TR10的集極電壓,正常情況TR10呈Off狀態,集極電壓應與Vcc相同(即12.5V),測量結果集極電壓在聲音被切斷時低於10伏,且有擺動現象,判斷正確,果然TR10集射漏電所致。拆掉TR10之後輸出便恢復正常,於是更換一只2SC945,便大功告成了。

檢討: 檢修原裝機器與國產機器,在判斷毛病時的著眼略有不同,原裝機器使用的電阻及電容品質均很好,故障成份較低,時記的故障以活性元件電晶體的成分居多。國產貨則由於家家戶戶都會做電容器,濕氣、灰塵及手汗等均染在電容器內造成很高的損壞率,當然國內也有水準以上的電容製造廠,可惜因其成本高,售價自然比別人貴,很少人願意購用,甚至連中華路都沒賣這些合格的電容器呢。

轉載音響技術第15期 MAR. 1977 HI-FI 診療所/Sansui 771 收音擴大機/梁 雄
