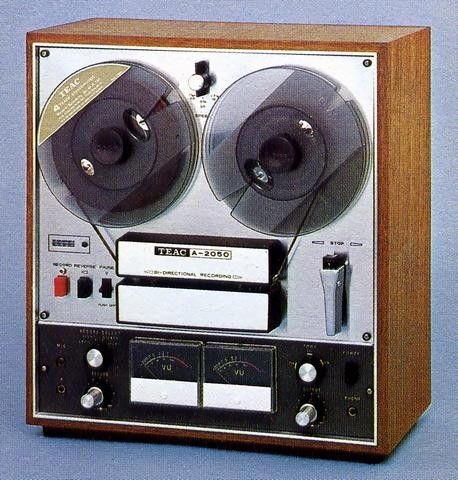

患者: Teac A-2050 盤式錄音座 機號: 12814
病情: (1)錄音時左聲道有嚴重交流聲及爆裂雜音。監聽與錄音結果均相同。
(2)倒帶有時不走。
診斷: 本機的結構也許是屬於比較老式的關係,操作比較麻煩,錄音時除了要按紅色錄音按鈕之外,還要操作Record Select,以選擇左聲道、右聲道、立體聲錄音或放音。本機分別有二個消音頭與二個錄放音頭供正反轉用,錄音監聽僅監聽錄音訊號而不是監聽磁帶所錄得的訊號,因此本機的第一個毛病應與磁帶及錄音頭無關。而是放大電路上的毛病,手頭上也缺少本機的電路圖,只好先打開本機的控制盒,憑經驗判斷各電路之結構,幸好本機左右聲道電路完全對稱,再憑著調整可變電阻上所註明的: M CALR. sen. PG、PEQ、RG等字眼就不難辨別各電路的相關位置與結構,M CAL為VU表調整,R. sen為錄音靈敏度調整(是指輸到錄音頭的音量)。PG為放音增益調整,PEQ為放音時的均衡電路。RG為錄音增益調整,為了尋求錄音時的訊號流程,戴上耳機並注意VU表指示,用小起子輕觸各電路(用信號產生器輸入訊號亦可),得知雜音訊號自麥克風輸入後即到RG電路放大而後經由Record Select及Record Level(錄音電平調節)送到PEQ電路,再到R. sen,因為左右聲道非常對稱所以用電容跨接的方式應該很容易找出故障地點,找一只0.2~1uF左右的無極性電容,在各對稱點將左右聲道跨接起來,比較適當的跨接點為各電晶體的E、B、C三極及各電路的輸出及輸入電路,一級一級的跨接監聽,在哪一級上兩聲道均有雜音便是該級產生雜音,本機試驗結果在RG電路輸出端尚無雜音產生,但再PEQ的輸出端卻已有雜音,經拆除RG輸出電路的接線與PEQ的輸入接線後,證實雜音在這一段內產生,這一段電路只有兩個零件; 一為錄音電平控制電位器,一為Record Select,這個Record Select是一個六層的選擇開關。每一層上有四囘路四段開關,依照過去經驗,電位器接觸不良或變質比較易產生雜音,用接點清潔潤滑劑噴洗後亦無改善,再用三用表測量電位器電阻時雖然已將電源開關關閉,左聲道電位器上卻仍有8~9伏的電壓,右聲道則無,一般來說: 控制電平用的電位器上不應該有直流電壓,右聲道在電源開關ON後電位器上仍無電壓。那麼左聲道的電是由哪裡來的呢?經各相關電路分離判斷結果,證實是由Record Select上同一片開關的另一回路漏電而來的。
處方: 找到了毛病之後,原本該鬆口氣的,但是看到這六層開關,相當於4段24回路開關總共約有30根電線,萬一要換就夠傷腦筋了,先用萬應良藥──接點清潔潤滑劑,噴洗開關,洗了半天一點效用都沒有,第二層上的其中二回路開關用三用表Rx10K測量仍有約50K左右之漏電,正在傷腦筋之際,忽然想到何不將該漏電開關片單獨拆下研究試修,修不好時設法找一片換上不要全部更換便省事多了,於是小心將該片拆下,用放大鏡觀察漏電部份,發現有許多纖維質的物體粘在上面,用刀片刮淨,在用清潔劑清潔後漏電現象已完全改善,於是再小心裝回去,試驗結果一切滿意。
至於本機的第二個毛病: 倒帶有時不走。是老舊盤式卡式錄音座的通病,大部份的原因為皮帶變質,傳動膠輪油污,及剎車結構失調。本機經用酒精清潔各膠輪,並在各需加油地點加一點潤滑油,調整剎車後,倒帶及快速前進均獲改善,注意前述之萬應良藥──接點清潔潤滑劑不能用來清潔皮帶及膠輪。只能用不含油脂的酒精或FREON清潔劑清洗,含有油脂的清潔劑會使皮帶或膠輪變質或變形。
後記: 本欄前幾期曾指出某牌某型產品品質不良及某代理店修護技術及職業道德之事,承各相關代理店負責人關切,希望因此而能對代銷品品質及服務態度有點改善,今後本欄所診治之患者,增列其機號以供代理商參考。
轉載音響技術第33期 SEP. 1978 HI-FI 診療所/TEAC A-2050/梁 雄
