名機剖析─Nakamichi 630 FM/PRE擴大機
廠方規格：
Nakamichi Model 630調諧部分:
●可用靈敏度:單聲2.5uV(13dBf),立體25uV(33dBf)
●S/N比:Mono優於70dB,立體時優於68dB
●選擇性:寬頻帶40dB;窄頻帶時為80dB
●總諧波失真(1KHz):寬頻帶 0.05%(Mono),0.08%(Stereo),窄頻帶 0.15%(Mono),0.5%(Stereo)
●頻率響應:50Hz~15KHz, +0, -1.5dB
●捕獲率:寬頻帶時 1.0dB
●中頻拒斥率:100dB
●MPX濾波:-70dB(對19KHz)
●立體分離度:寬頻帶 50dB(1KHz), 35dB(10KHz)
●調諧器輸出:290mV
前級擴大部分:
●額定輸出:1V(0.2V對Rec. Out, 40mW/8歐姆對耳機輸出)
●輸入靈敏度:Phono, 1.0, 2.0或5.0mV(可選擇)
●頻率響應:Phono, RIAA +/-0.3dB,高電平 20~50KHz, +0, -15dB
●S/N(IHF"A"):Phono 80dB; 高電平 102dB
●THD:低於0.003%
●尺寸: 40.6cm(W)x17cm(H)x23.6cm(D)

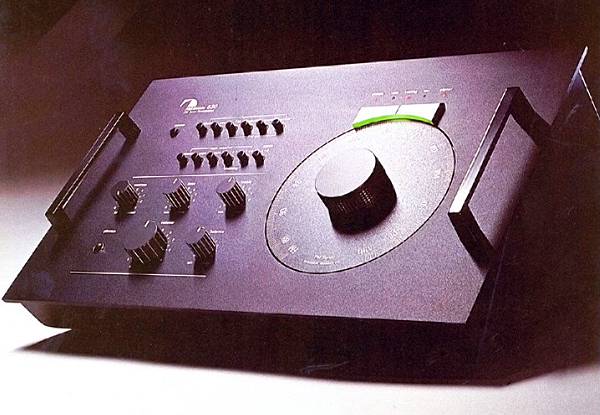

如果你不健忘的話,你應該很熟悉Nakamichi 600系列所吸引人的地方,Nakamichi 600型卡座、610前置控音台、620功率擴大機,它們設計的重點,在操作面均呈斜面設計,不可否認,斜面的方式有最大的操作優點,不論是在觸覺或視覺都是如此,最近Nakamichi又生產出一種最新的單元──Model 630 FM Tuner/Preamplifer,配合以上的組合設計,630仍是以斜面操作方式設計,也許現在你對此已感到不甚稀奇,其實,630 FM調諧器除了斜面操作外尚有它的特點會讓你感到驚奇的,雖然目前市場銷售的傾向;有眾多同型Tuner/Preamplifer的設計,但卻很少有類似於630特殊功能設計,它的特殊結構能提供使用者的功率擴大機更寬廣的運用,(包含Nakamichi自己廠製的420及620或一對620S以橋式接法,可達每聲道350瓦的輸出,8歐姆負載時)。而在今天的市場調查中,就整個造型而言,Nakamichi 630是許多Tuner/Preamplifer中最受人歡迎的一款機器。

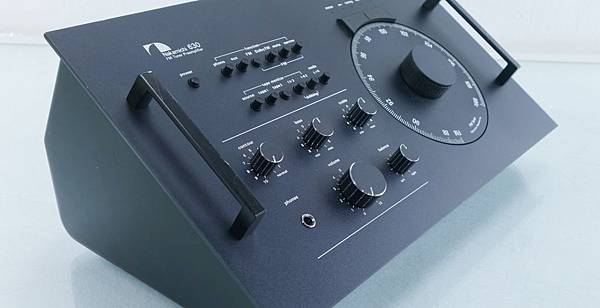

Model 630的前面板設計,是不同於任何我們所見過的調諧器,面板的左旁,它有一面大圓盤式的調諧刻度鈕,刻度都呈線性的刻劃,調諧時比傳統用飛輪帶動指示釘的方式更順手,同時在調諧刻度的上方設有指示系統,能精確的顯出電台頻率的選擇,它共由5顆LED組成,當最中央的一顆點亮時,即表示訊號已在最佳的接收狀況,達於調諧中心點,當選台鈕只要稍微的脫離調諧點,兩側旁的LED則會發光顯示,另外,在最左旁的LED如亮時,即表示接收立體訊號,"Stereo"字幕將會點出現,而當最右邊的一顆LED也點亮時,即表示接收訊號達於最強點(無雜音時之最大值),由於本機採用了複式LED指示系統,因此省卻了傳統所使用的一個中點調諧指示表及訊號強度表。

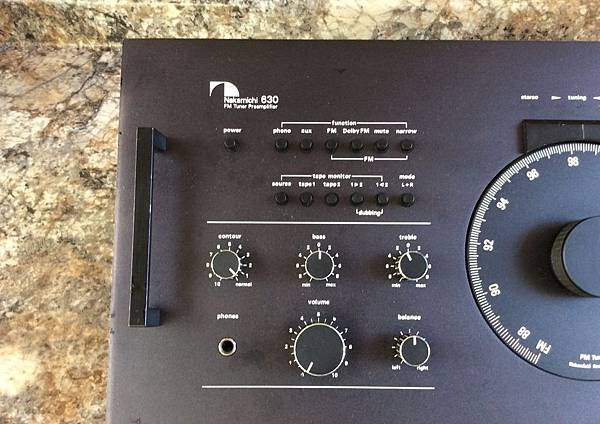

五顆旋動式控制器安置在面板的左邊低部,包含了主音量控制、低音/高音控制、平衡控制及響度平坦控制,響度平坦控制不同於一般的Loudness鍵,由於它是連續可調的,更精密的改善高低頻的響應彌補聽覺之不足,尤其它要配合音量控制來作調節,至於使用方法,下文將會說明;總之,有此設備尚可不受節目訊源的輸入電平,功率擴大機的增益,喇叭效率的限制,它的作用形同將Loudness Switch/Volume Control組合一起的改變形式,具有這種作用的設備也可從某些精巧的機器中發現,由於630響度平坦控制採用穩定的增阻電路,因此響度補償時不會有太激烈的變化。一個耳機插座設在前面板左側底部,其輸出是經由內藏耳機放大器加以放大的。
在面板左側的頂端設置一顆控制電源ON/OFF的按鈕及兩排撳鈕式控制器,每排各有六顆,上一排各可供Phono,AUX,FM,杜比雜音消除,FM靜音和中頻寬頻帶/窄頻帶的選擇,底下一排則供選擇Source及兩組Tape Monitor電路,並可連接二台錄音座作互錄的工作;同時底排的最右一顆可作Mono(L+R)/Stereo操作。

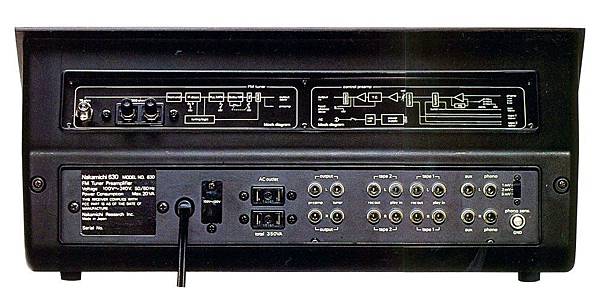

Model 630的背面板是由兩塊表面曲折而成,這也是為配合斜面結構的緣故,在上表面部分天線接線柱有兩組,一組是供75歐姆同軸天線使用,另一組則是一組按鈕端柱,供300歐姆平行天線導線使用,再延著右方,則印刷了有一串Tuner/Preamplifer方塊圖,這些對音頻訊號經路的認識有很大的裨益。再下表面部分(底下一層面板)包含了一對受開關控制的AC Outlet,兩對輸出插座,其中的一對屬於Tuner部分的輸出,另一對為經過前級控制後之輸出,接著為兩組磁帶輸出插座及兩組磁帶輸入插座,另外還有AUX及Phono輸入插座,這些插座的右旁設有一個三段滑動開關,可配合唱頭輸入靈敏度各作1mV,2mV,5mV的選擇,最底部一顆的接線柱則為機殼接地端子。
從附圖的機殼內部可以看到,Nakamichi 630設有多重隔離層。每一級放大都採用最精密的設計,在唱頭前級放大部分,利用獨有的"triple transistor"作第一級A類push-pull放大,本機高靈敏的唱頭輸入端,可直接接若干高輸出的動圈式唱頭,不須另外加用一組升壓變壓器或動圈式唱頭放大器。在630 FM高頻前端採用了5連線性可變電容器,同時在R.F.放大部分還採用了最先進的Dual-gate MOS FET晶體,產生雜音最低。IF部分利用six-element LC濾波器,使得相位線性輸出,IF窄頻帶位置利用陶瓷濾波器工作,它的最大優點即產生相位移較小,同時整個中頻部分都有周全的屏蔽,而MPX部分運用最實用的相鎖環系統,另外,也包含了獨立的杜比雜音消除電路,前面板功能控制器選在杜比位置時,FM解加強當自動切換至所需的25us處。
FM性能測試

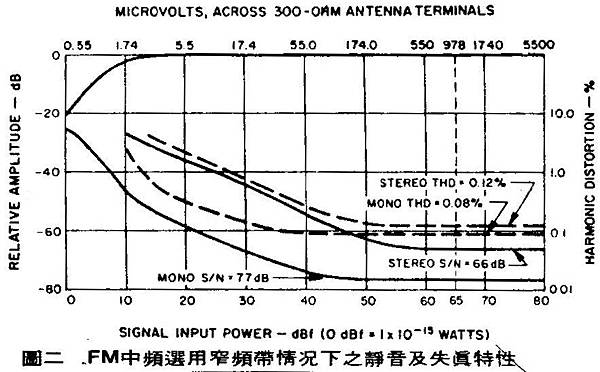

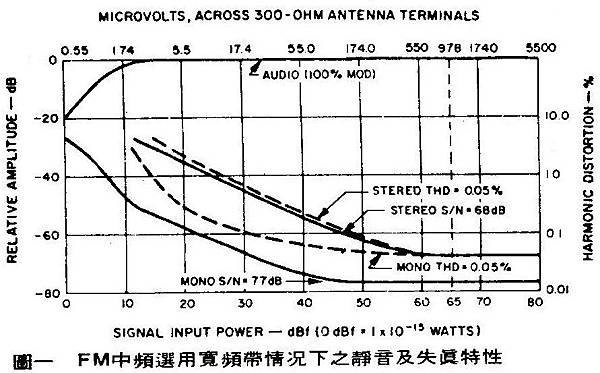

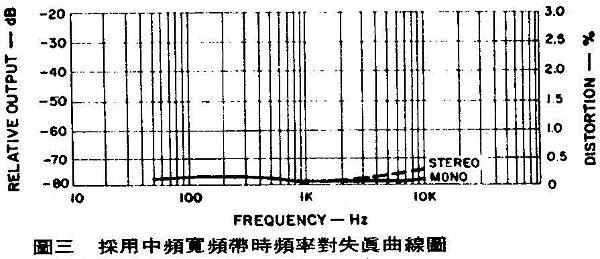

首先讓我們參考一下Model 630的採用價值,FM部分的性能設計是很成功的,它的可用靈敏度測量為1.8uV(單聲10.3dBf)立體時為3.5uV(16.1dBf),當天線輸入訊號達於2.6uV(13.5dBf單聲時)及35uV(36.1dBf立體時),輸音為50dB,如利用面板上靜音開關再行測試,不論中頻寬頻帶/窄頻帶開關置於何處,靜音高達77dB(20單聲),當使用寬頻帶一檔時,本機訊噪比68dB(立體時);窄頻帶時為66dB;失真在選用寬頻帶情況下測量,不論單聲或立體,輸入1KHz 100%調制訊號,皆低於0.05%;選於窄頻帶一檔再測THD為0.08%(單聲)0.12%(立體),將測試結果描繪出來的曲線正如圖一及圖二所示,圖三為在音頻範圍內(採用寬頻帶時)依據最新IHF/IEEE調諧器測試標準所得的失真曲線,注意圖中壢體總諧波失真曲線幾乎與單聲時重疊,於訊號達6KHz時,立體THD則僅較Mono THD高0.14%,如將控制開關設置在窄頻帶時,高音頻立體THD也非常低,僅0.28%,中頻假象抑制率至少在100dB,捕獲率在寬頻帶位置測得為0.9dB。

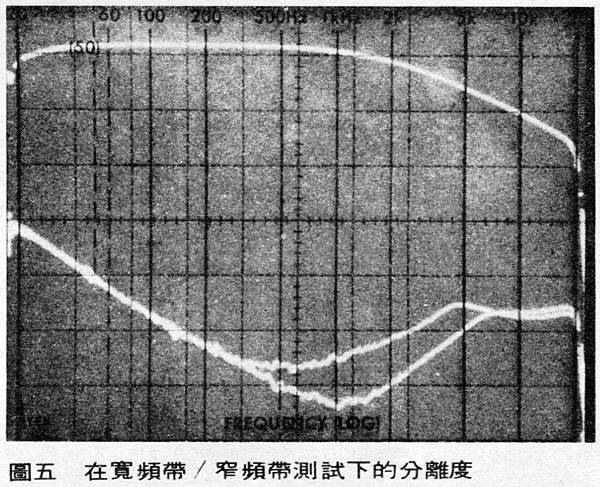

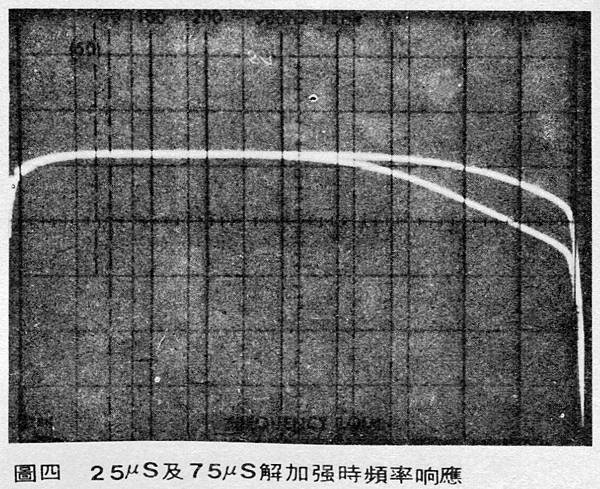

FM部分採用25uS及75uS解加重電路的頻率響應曲線圖如圖四所示(掃描從20~20KHz),而立體分離度的測量可在圖五示波管照片中顯現出來,包含了寬頻帶/窄頻帶的測試,並證明在高頻其中範圍使用寬頻帶測試時,分離度較為優越,但在窄頻帶一檔輸入10KHz訊號時,期分離度仍維持在35dB以下。再接收FM訊號時"Tuning"指示燈(指示正確的中點調諧)於接收到每個電台時,在能有效地顯示,"Signal"指示燈在它點亮時至少有200uV訊號強度,刻度盤頻率範圍從88MHz~108MHz,每一小刻劃代表0.2MHz間隔,刻劃精細,所以接收電台無錯失之可能,甚至低於1.0uV的立體訊號亦能接收。
前級部份測試

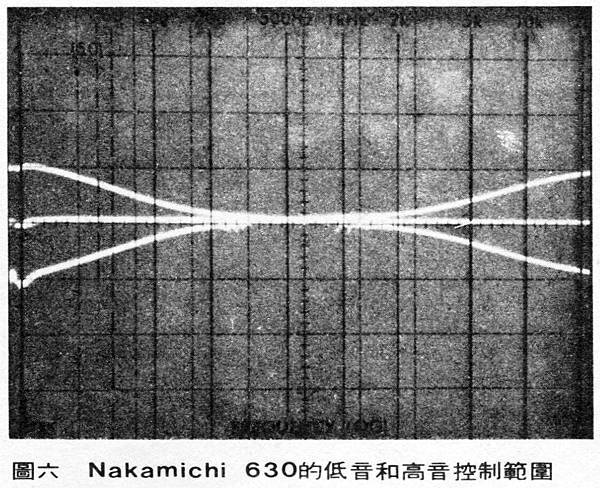

Model 630唱頭輸入靈敏度(以1.0Volt輸出為準)測得為0.9,1.9及4.6mV,本機以100mV最大電平輸入,發生剪波前的最大輸入可達5.7V,RIAA等化從30Hz~15KHz間降落程度僅在0.2dB之內,於高電平輸入時,測得前級頻率響應從10~100KHz極為平坦,僅有1.0dB的下落,唱頭的過荷測試(須參考Phono的靈敏度)為280mV;唱頭放大級的S/N比為75dB(未補正)及81dB(IHF"A"補正),低音/高音音調控制再試波管上攝下的照片如圖六所示,音調控制範圍不像一般其他前置擴大機變化劇烈。
使用及收聽測試
再使用時操作者會感到Nakamichi 630的所有控制都會令人感到順意,結構皆屬於有效用的設計。首先我們可試試響度平坦控制的作用,例如:最簡單的方法,即再輸入端隨便饋入某一節目訊號,並將音量控制旋於最大的希望刻度,響度平坦控制是依順時針方向轉於滿度"Normal"位置,然後,如果只想在低電平聆聽時,則可簡單地遞減響度控制的設置點,不需要接觸到音量控制器,即可補償人耳聽覺的需要,如在聆聽電平降低的當時,並適當的加強高低音,則更能有效的產生補償的作用。
就技術的領先而言,Nakamichi在FM接收方面最有價值得地方,在於低失真雜音的接收,工作穩定,甚至接連著好幾個小時的收聽,都不曾發生頻率飄移現象。"Signal"指示燈的作用,接供聆聽者電台正確的收音,並且接收在最低可能失真的範圍內。本機的"Turner Output"插座尚可提供聆聽者接往其他磁帶錄音機或其他的前級/後級擴大機(如620或610),增加錄音時的效果運用。其實,單就630的調諧部分來考慮,它即是一部值得像音響愛好者推薦的好機器,從另一方面來想,它還包含了整個前級控制部分,所以它的價值應更加提高了。
轉載音響技術第25期JAN. 1978 名機剖析─Nakamichi 630 FM/PRE擴大機/丁琳
