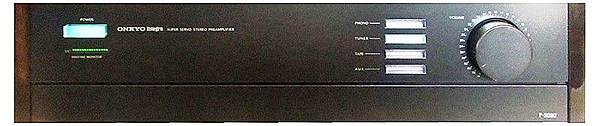

ONKYO P-3090 前級擴大機
　　P-3090前級擴大機具有ONKYO所有的特色,特別是「雙超級伺服系統」。所謂雙伺服,即表示有兩個伺服電路,一是用在輸出端解決中點直流漂移,一是用在地迴路,解決串音及惡劣的低頻響應,特別是後者,它相當於將電源電路性能提高50~100倍。而當負載阻抗(即後級放大器的輸入阻抗)在5K~100K之間,它的頻率響應(尤其是低頻端)都不改變。P-3090其它的特色是採用非磁性體化(Non-Magnitic)設計,除了機箱以非磁性材料製成外,連大濾波電容都採用聚乙脂膜做材質,被動元件的接腳都是99.96%純銅。另外當本機與具有雙超級伺服設計的後級(如ONKYO的M-5090)相接時,可使用「超級伺服訊號線」駁接,其作用是:將後級的伺服拉到前級來。本機可使用MC唱頭,但卻沒有MC放大器!其動作是切換EQ電路的Gain。本機EQ電路採用回授NF/衰減CR分列式,輸入端為FET串疊(兩枚2SK146),輸出端則是推挽A類放大(C2235、A965),供應電壓為±32V。本機輸入靈敏度為MC→130uV、MM→2.5V、High→150mV;頻率響應在高電平輸入時0.8Hz~17KHz(+0, -3dB)。訊號雜音比在MC輸入時為76dB、MM輸入時為82dB、高電平則為90dB,輸出電壓為1.5V(最大13V)。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

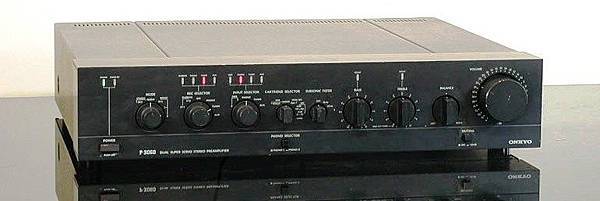

ONKYO P-3060 前級放大器
　　放大器採用超級伺服元是Onkyo的專利,但在P-3060前級放大器上更採用雙超級伺服電路。本機的功能非常齊全,MC唱頭輸入就有三檔可選擇,亦有二檔選擇;MM訊源選擇並有LED指示,另有Rec. Out選擇,做錄音工作時是非常便利的設備。P-3060的磁頭均衡網路有伺服電路,高電平放大電路則有雙伺服電路,除可消除輸出端的直流漂移外,尚可消除兩聲道間因地電位不平衡所產生的干擾,而音調控制級也不採用負回授設計。此外本機還有一點高明之處:在別的機器都使用Module把一塊塊電路密封起來時,Onkyo則將此Module做成半透明狀,讓你看得到裡面到底用了什麼元件......。P-3060的頻率響應為20至20KHz ±0.2dB,如果是高電平輸入則是0.8Hz~170KHz +0, -3dB;訊號雜音比93dB(高電平)、82dB(MM)、76B(MC);總諧波失真通常低於0.003%,最大輸出電壓為20V(標準1.5V)。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

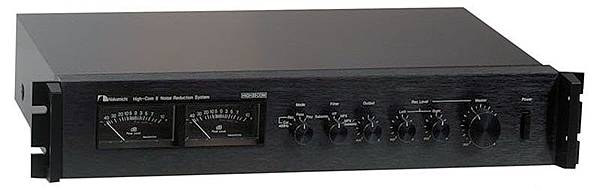

Nakamichi 雜音消除系統 High-Com II
　　雜音消除系統的型式非常多,而用在錄音座中最多的就是TEAC的dBX系統,dBX可將訊號雜音比提高30分貝之多。現在Nakamichi為了使它數種卡式座更加性能優異,也特別推出了High-Com II消除雜音系統,它的雜音抑制系統為兩段電平變碼(cncoding)和解碼(decoding),壓縮比率是變碼1:2,解碼2:1,雜音抑制力為20至25分貝,總諧波失真為0.1%,頻率響應為20至20K赫±1分貝。至於內部構造,則係大量使用Telefunken的積體電路。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

　　DL-2 是一套極特殊的立體前置控制中心,非但由於其具有如此多的功能,更由於其品質的超高水準。DL-2 包括三部分:(1)SWITCHING (2)POWER (3)PHONO A;其開關部分可做混音器使用,並具有精確的數字式電平表,響度補償曲線亦可隨意調整,而因值控制為每聲道三段式,每段可做 ±15 分貝的提升或衰減......,並可在任何情況下使三部錄音機進行拷貝。電源供應部份則提供 ±28 伏與 ±18伏、+10 伏的電源,唱頭放大部分則專為電磁唱頭輸入用。圖中自上至下分別為 SWITCHING、POWER、PHONO A(另有專為動圈式唱頭設計的 PHONO B,最遲將在明年推出);本機的頻率響應為 1 赫至 100K 赫 ±0.5 分貝,訊號雜音比最低為 88 分貝,最高為 118 分貝;互調失真小於 0.0003%,總諧波失真小於 0.0008%,額定輸出電壓為 2.5 伏(最大 11 伏)。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

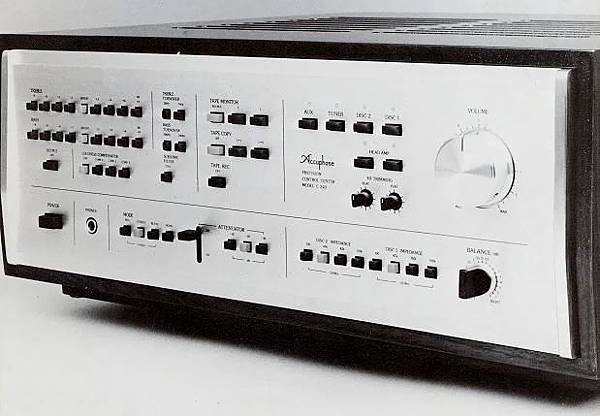

Accuphase C-240 前級控制放大器
　　有音響界Rolls-Royce美譽的Accuphase不久前推出了該公司最精密的控制中心──C-240。在這部機器上,C-240一共使用了57個按鈕式開關,至於它的特色則包括:①每一級電路皆採用全對稱A類直流放大架構;②在唱頭放大器裡,採用四枚RET失真低、動態範圍寬,並具有26分貝之增益;③均衡網路以高輸入阻抗之FET做主動元件,並具36分貝之增益;④在高電平放大器採用直流伺服控制電路(Accuphase已取得日本專利);⑤唱頭負載阻抗四檔選擇;⑥高低音控制交越頻率可改變;⑦響度補償分三段控制。除此之外,特殊設計的耳機放大電路與音量衰減電位器,亦是其他機器所不能及。本機的頻率響應為20至20K赫±0.2分貝(低電平),總諧波失真0.005%,訊號雜音比為72分貝(MC)、95分貝(MM)、110分貝(高電平),輸出電壓2伏,最大10伏。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

ACCUPHASE C-280 前級放大器
　　在日本音響製造商中,ACCUPHASE的規模或許不算很大,但他的產品卻樣樣精緻,為了迎接高動態範圍的DAD時代,Accuphase適時的推出C-280前級,但未料到甫一上市,就被日本音響評論家捧上了天。
　　C-280的面板相當簡潔,但你別以為它的功能不多,底下那塊小面板掀開來才知道確實不凡。如果你有幸掀開本機頂蓋的話,你可發現本機的電子線路部分共分6個大方塊,而每個方塊都可以很容易地更換,而最妙的是全機看不到一條接線。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

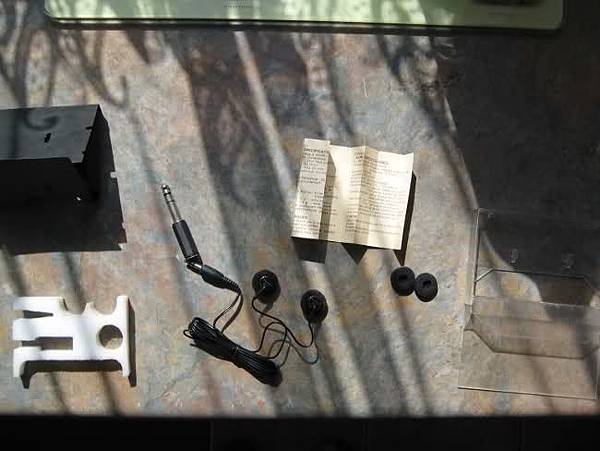

迷你型Kenwood立體耳機
　　早期的耳機都有很大的罩杯,它雖然能將整個耳朵罩住,可是由於重量的關係,戴久了頗令人不舒服,尤其已進入炎炎夏日,應該找個「清涼」的耳機才是。Kenwood的KH-M5不僅小而且輕,連Cable都非常的柔軟。M5的振膜是高聚合膜,磁鐵則是稀有金屬钐與鈷的合金,外面附有保護及防塵的海綿;在使用時可將整個海綿塞入耳朵中。M5的阻抗為32歐姆,靈敏度為102dB/mW,最大輸入功率為每聲道50mW,頻率響應為20Hz~20KHz,總重才15克(含接頭及連線),其包裝就是卡式盒。現在Walkman非常流行,買個M5非常適用,但在騎車的時候千萬不要聽,否則那首情歌真的會把你迷死的。
代理:垣慶

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

PRO 用 Audio-technica PRO-4L 麥克風
　　麥克風也有Pro用的?其實大多數的麥克風都是Pro用的。PRO-4L是Audio-technica最新製造出來的麥克風,讀者見到本文時,PRO-4L在日本也不過剛上市而已。

　　PRO-4L是球型麥克風,發電型式為動圈式,單一指向性,頻率響應為40Hz~18KHz,靈敏度為-77dB(0dB=1 bar),標稱阻抗為250歐姆。4L的振膜係以PE多元脂膜製成,厚度僅12μm,而直徑則是27mm。磁鐵系Alnico合金,目前喇叭磁鐵使用Alnico的已是少之又少,理由是Alnico太貴,故許多名廠喇叭單體都採用Ferrite磁鐵。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

ONKYO 立體調諧器 T-4017
　　T-4017具有較特殊的電路設計,它的名稱是自動精密接收系統APR。這電路係由微處理元件控制,可自動控制接收FM電台時的四個重要特性;一是立體/單音自動控制,一是中頻帶寬的寬/窄選擇,一是高頻背景噪音的開/關控制,以及遠程/近程接收選擇;換句話說,當使用T-4017時,不論電台的遠近如何、訊號強度如何都能得到最佳的接收音質,而所有動作都是自動化。本機接收頻率以數字顯示,選台鈕是按鍵式,FM/AM電台都可預選16個電台。另外這些記憶裝置在停電時還可保留能力至四週之久,ONKYO宣稱不使用電池。

　　T-4017的FM50分貝靜音靈敏度是36dBf(立體),捕獲率為1dB,訊號雜音比為73dB(立體),中頻排斥率為100dB,總諧波失真為0.1%(立體WIDE),頻率響應為30Hz~15KHz(+0.5,-1.5dB),立體分離度為45dB(1KHz)。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

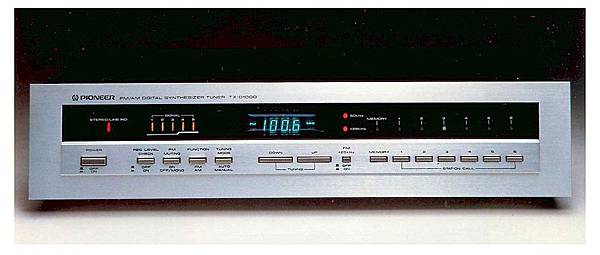

Pioneer 數字合成調諧器 TX-D1000
　　近年來調諧器的進步實在太快了,動輒頻率數字式顯示與石英鎖定電路,而最近上市的調諧器,像Amcron的FM-1以及Pioneer的TX-D1000竟然連選台鈕都省掉了。
　　TX-D1000為數字合成調諧器,頻率以數字來顯示,選台鈕則改以DOWN和UP的按鍵控制,當案DOWN鍵時,頻率向下遞減,當按UP鍵時,頻率則向上增加。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

QUAD FM4調諧器

　　Quad似乎是一個以不變應萬變的廠商,它生產的東西經常來個20年風格不變,在使用者都開始人老珠黃時,它還是那個樣子。可喜的是:在最近幾個月內,我們一連看到Quad兩樣新產品,一是ESL-63靜電喇叭,一是FM4調諧器。很顯然的,FM4的外型設計是用來匹配44前級的,因此控制功能非常簡單,而優異的特色幾乎全集中在內部線路上。本機是FM專用調諧器,接收頻率以LED數字顯示,信號強度也以LED指示,並且可預選7個台。FM4的RF部分係以金屬罩封閉起來,故不易受外界干擾。本機50dB靜音靈敏度為2.7uV(單音),訊號雜音比為76dB(單音),捕獲率為2.5dB,中頻排斥率為100dB,影像排斥率為80dB,輸出電平為100mV,訊源阻抗為100歐姆,建議負載阻抗大於20K歐姆,天線輸入為75歐姆不平衡型,解強時間為50uS及75uS,頻率響應為20Hz~15KHz +0, -1dB。

(繼續閱讀...)

蘇桑 發表在 痞客邦 留言(0) 人氣()

LUX 調諧器
　　一般的調諧器如果不是調幅/調頻兩用,那麼就是調頻專用接收機;甚或有某些機種加有短波接收。但這台LUX的T-210L卻十分怪異,它是三波段調諧器,除調頻/調幅外它具有長波(LW)的接收功能。依電波傳送特性得知長波適用於船舶定位雷達及潛水艇通信用,故本機有LW接收功能實在令筆者不解。T-210L的選台頻率以刻度盤顯示,立體指示燈及訊號強度表則以紅色LED指示,外型構造非常的簡單。本機再FM前端電路使用三連的可變電容器及FET,其50分貝靜音靈敏度為3.5μV(300Ω),訊號雜音比為72dB(立體,頻率響應為30Hz~15KHz(±1dB),失真率最高為0.3%,捕獲率為1.5dB,立體分離度為40dB(1KHz)。AM方面,訊號雜音比為45dB,失真率為0.6%。長波接收方面,訊號雜音比40dB,失真率最大為1.3%。代理：皇家

(繼續閱讀...)
