SAE 2200 功率擴大機

  隨著低效率喇叭目前已遍佈整個音響市場,中高功率輸出的擴大機也日益需要,SAE最近生產出一型最新的立體功率擴大機Model 2200,其外觀及電路性能設計都是煥然一新的,現介紹如下。

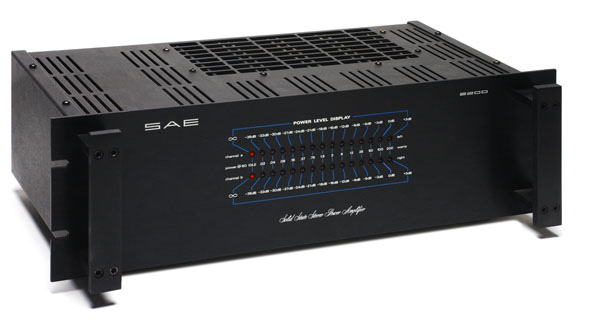

【外觀】SAE 2200擴大機的外型,在黑色處理的面板上最令人注目的,要算是中央橫列的二排LED功率電平顯示裝置,上排為左聲到輸出的顯示,下排為右聲道的輸出顯示,每聲道各有15枚,每枚LED並附有直接功率值或dB值讀出,以8歐姆負載,由最小功率至最大功率輸出的讀值各為,0(靜止) 0.02, 0.04, 0.09, 0.18, 0.37, 0.75, 1.8, 3, 6, 12, 25, 50, 100, 200換算成dB值指示,則為, -36, -33, -30, -27, -24, -21, -18, -15, -12, -9, -6, -3, 0, +3,這些一連串的指示燈都將功率輸出分得很精細,因此在正常工作狀態下,這些指示燈都能精確而迅速的顯出電平輸出的高低,在指示作用上取代了傳統式的VU表。在面板的左右兩旁並鑲有木質外殼,貼用高級木紋外皮,外觀高雅美觀。

【特點】以往半互補對稱電路易於發生高次諧波失真和交越失真,為了降低這些失真,SAE 2200則完全採用了全互補對稱方式輸出,具有較高的穩定度及低失真輸出,SAE 2200每聲道可達100瓦RMS輸出,從20Hz~20KHz總諧波失真低於0.05%。本機Slew Rate 於8歐姆負載時為40V/us,如果還期待它的響應,則在人耳所能廳的音頻範圍內,其響應曲線為平直輸出(20~20KHz±0.25dB)。

  由於SAE 2200設置了多重保護裝置,安全可靠,現將其特色列舉一、二:本機額定輸出阻抗為4Ω或更高,如輸出阻抗低於2Ω以下時,則內部特設的電子偵察電路即發生動作,限制過大的輸出電流;此外,為了防止擴大機發生過熱(over heating)的意外事件,於是在每聲道的輸出級另設熱感知保護器,當機器使用溫昇超過容許溫度時,則熱感知保護器即時產生作用,直到溫度恢復至安全運用範圍,才能使機器繼續正常工作。還有,為了保護昂貴高價的揚聲系統,本機內藏繼電器保護裝置,可防止低頻振盪脈衝或正附直流電壓損傷喇叭,若發生以上情況,則繼電器將自動把擴大機與喇叭隔離,同時此裝置在開機及關機時,也能防止瞬間脈衝大電流衝入揚聲系統之內。

  如SAE 2200能配合SAE 2900前級等化器使用,特性最為匹配,因為在設計上SAE公司已將兩者性能搭配得夠理想,而且外型上也相當均稱。

【廠方規格】SAE 2200

●額定功率輸出:100瓦

●總諧波失真:0.05%(8Ω時)

●方波響應:上升時間2.5us

●阻尼因數:150(100Hz時)

●輸入阻抗:50KΩ

●頻率響應:±2.5dB, 20Hz~20KHz

●尺寸:19"(W)×5.25"(H)×8.5"(D)

代理:泰孚

轉載音響技術第27期MAR. 1978 市售音響器材選介SAE 2200/丁琳



資料來源:音響技術第60期DEC 1980 SAE P-50/

SAE 2200-01.jpg
資料來源:音樂與音響第53期/1978.10 SAE 2200/

SAE 2200.jpgSAE 2300.jpgSAE 2400L.jpgSAE 2600.jpgSAE 2922.jpgSAE 3022.jpgSAE 3031.jpgSAE 3100.jpgSAE A14.jpgSAE C3A.jpg
資料來源:民國67年音響指南 S.A.E 2200 2300 2400L 2600 2922 3022 3031 3100  A14 C3A A7
