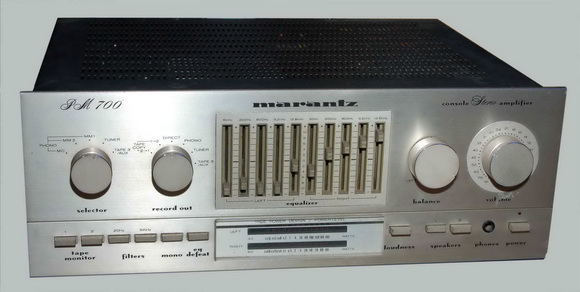

↑ PM700

↑ PM500


↑ PM400

資料來源:音響技術第60期DEC. 1980 MARANTZ SM1000/PM700/PM500/PM400/


↑ PM300


↑ PM400

資料來源:音響技術第58期OCT. 1980 Marantz PM 300/PM 400/

↑ SM7

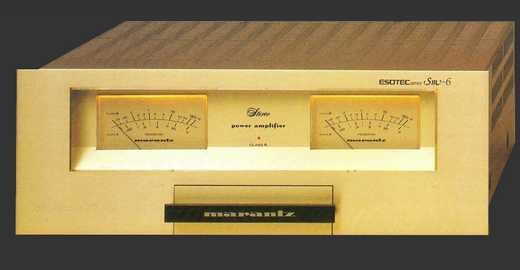

資料來源:音響技術第57期SEP. 1980 Marantz Sm-7/Sm-6/

↑ Model 1180DC 正面

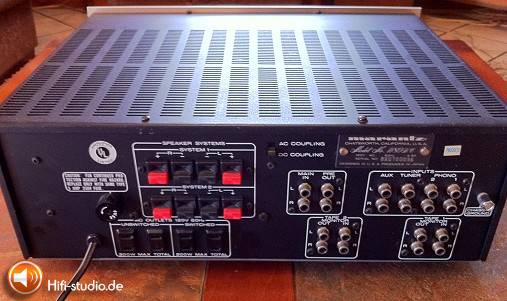

↑ Model 1180DC 背面

資料來源:音響技術第32期AUG. 1978 Marantz model 1180DC/

Marantz 170DC 功率擴大機

　　回顧Marantz 510M功率擴大機行銷世界各個角落,年來在音響器材中獲得極高的評價,雖在價格上對一般人來說,是一筆較高的預算,但是依據它的品質來說,仍會令你感到公道合理的。最近該公司繼510M之後推出的最新產品,準備1978年大力推廣的是170DC,其外型不失510M的風采,一看到機器你就會感到,它是廠家曾經用心來製造的東西。

【外觀】170DC的外型設計簡潔明快,淡金色的色調仍舊保有Marantz擴大機的傳統風格,面板的控制鈕及電平指示皆呈對稱的方式排列,以前面板的正中央為準,左邊安排的就是左聲道音量的控制旋鈕及電平指示表各一,右邊也是依樣一個,在指示電表(3¼英吋)的鄰旁上多設置了一顆LED組成的峯值電平顯示器,當播放過程中輸出功率達到削波的程度時,顯示器即會發光警示。除此之外,在面板的右下旁有顆電源開關控制器,撳下時為ON的狀態,撳鈕凸出時為OFF狀態。操作控制完全簡單便利。

【特點】由於近年來Hi-Fi愛好者對擴大機的要求愈來愈高,因此雖然有幾十年製造擴大機經驗的Marantz公司,仍然要費盡心思來設計以達合於高性能的目標,因此170DC直流擴大機全部採用最理想的直接交連全對稱互補推挽式電路,配合了最新發展性能更優而且匹配更精準的電晶體,可完全消除低頻時的相位失真及高頻範圍的瞬態失真,因此進一步將失真率降低至0.03%以下,雖然一般的直接交連電路,對消除交越失真無多大的助益,但是Marantz獨特的驅動級和輸出級設計,使得交越失真已不復存在。

　　170DC的輸出功率為86瓦RMS(兩聲道同時驅動,8歐姆負載時)再額定功率輸出時總諧波失真低,足以推動任何形式的揚聲系統,大功率輸出下配用高容量電源變壓器及大容量濾波電容,使工作穩定性良好。雖然170DC功率晶體都工作在極安全的範圍內,但本機仍備有一個獨特的過荷保護裝置,以防止短路現象或其他意外事件的發生,而這些保護裝置的介入,絕不影響擴大機的正常音質重播。

　　推薦一套Marantz今年的最佳組合,如果你採用了Marantz 170DC功率擴大機,最好你的前置擴大機該配Marantz 3250型,3250的原始設計配有齊全的輸入輸出插座及各種控制器,其輸出阻抗及輸出電平匹配170DC正合適用,整套訂價約為NT$39000,這也是提供你追求Hi-Fi音響系統的最經濟花費,至少,在比較音響器材的搭配時,170DC的高性能重播特徵,是極容易為聆聽者所鑑別的,而說它值得的地方也正在此。

【廠方規格】Marantz 170DC:

●輸出功率:85Wrms

●頻率響應:20~20KHz

●總諧波失真:0.03%以下(8歐姆負載20~20KHz)

●訊號雜音比:80dB

●過荷保護裝置:備有

●額定負載:8歐姆。

轉載音響技術第27期MAR. 1978 市售音響器材選介 Marantz 170DC/


Marantz 510M 功率擴大機

　　目前大功率擴大機的製作,不乏其數,但對瞬態互調失真特別重視的大功率擴大機還是少見,而Marantz 在這方面卻早有聲譽;自從一九七二年八月,Marantz 500擴大機設計成功發表以來,其低失真,牢固可靠的設計,一直受到消費者的信賴。而為了表現比往日更認真、規格更嚴謹起見,於是Marantz 又發展了新型510M功率擴大機。

【外觀】510M的外觀仍然保持Marantz 500傳統設計的風格,配有金屬外殼的隔離罩,外表再裝以木質的外殼,外箱機殼前面鑲有精工製作的前面板,長15 3/8吋、寬6 1/8吋、機箱深度為14吋。面板前控制旋鈕的安排為對稱排列方式,兩個大型VU表安裝在機器的左右兩旁,每個VU表的近旁並各配置一個峰值指示器,做輸出電平鑑視之用。控制旋鈕設計簡潔,全部放置在面板的下半截,最右方為電源開關左旁則為聲道增益控制器,一邊一個,分別控制左、右聲道之增益,是採用連續調節式,座左旁則為Meter Range控制鈕,不用時可擲於OFF位置,如欲使用時,則可作0dB +10dB及+20dB範圍的選擇。

【特點】Marantz 510M是參照早期Maeantz 500最高級超大功率擴大機(Superamps)的線路,加以改良後製成,線路設計嚴謹,經多次試驗改良後才開始生產。全機以全對稱OCL方式輸出,除了功率輸出與Marantz 500略有不同外,510M還增加了一些最新技術的設計。510M每聲道功率輸出額定在256瓦(RMS值,8Ω負載時),比起500型的輸出還高,因此用它重播低效率喇叭來產生高聲壓時必能勝任愉快。由於每聲道功率放大級全部採用精密的元件組成,工作極穩定,在立體聲測試時,所測得總諧波失真、互調失真,在本機額定功率內任何輸入電平下,都維持在0.05%(負載為8Ω時),由此可知,具有低失真的線性輸出特性,是構成510M的主要特色之一。

　　510M頻率響應的測試,在10~10KHz之間響應曲線極為平坦,幾乎為一直線性,而達於20KHz時,曲線有-0.5dB的下落,當趨於100KHz時,則呈-3dB的下落,本機的輸入阻抗甚高,達到25000歐姆(此阻抗值極為固定,不受輸入增益控制級的影響)。當輸入的驅動電壓達於2.2V時,510M即可獲得全功率的輸出,而S/N比在滿度輸出時仍保持極佳的狀況,趨於111.5dB。此外,510M的阻尼因素尤其高,在8Ω負載下超過200以上。

　　在設計輸出放大級時,對高功率的散熱問題,Marantz是絕不馬虎的,510M的輸出功率晶體都備有特製的大型散熱器,散熱效果良好,正常使用下長時間也不會過熱,但有時為了增強趨熱作用,機內並特別裝置了冷卻保護系統,內設的冷卻風扇,它能迅速地將熱空氣排除於機體外,具有兩段速度控制,當散熱器達到一定高溫的程度時,冷卻風扇就可在高速檔旋轉。一般高功率擴大機,無論勢操作不當、輸出過載或者是連續的開關,都容易造成機器本身的損壞,而510M的保護系統設計得很完善,對於過載,或輸出短路......等,均能立即起保護作用,防止強放晶體和揚聲系統的燒燬。除此,510M機內還設有時間延遲保護設備,可保護喇叭避免於開機的瞬間高脈衝衝入揚聲系統內。

　　還有值得一提的是,Marantz 510M低音的重播效果極佳(也許這是高阻尼因素的緣故),尤其表現音樂上的「量」感,很教人滿意,音樂的重現將產生大會堂音樂現場演奏效果,所以它極適合播放合唱團或大型樂章作身歷聲重播之用,在大音量聆聽下,不致有破裂感,而在小音量聆聽下,卻沒有一點混濁的感覺,這是高水準高功率擴大機所以吸引人及其值得的地方。

【廠方規格】Marantz 510M:

●輸出功率：每聲道至少350W 連續功率輸出：(4Ω負載時),立體聲測試下THD為0.1%;每聲道至少256W 連續功率輸出(8Ω負載時),立體測試下THD為0.06%。

●輸入特性(以全功率輸出為度)：靈敏度2.2V,雜音-87.5dBW,S/N比111.5dB。

●頻率響應：10Hz~20KHz +0, -1/2dB;10Hz~100KHz +0, -3dB。

●阻尼因數：＞200。

●冷卻風扇：雙段速度控制。

●濾波電容：10000/100V電解質。

●尺寸：15 3/8" × 6 1/8" × 14"。

代理:福和音響

轉載音響技術第19期JULY. 1977 市售音響器材選介 Marantz 510M 功率擴大機/丁琳
