　　以目前的音響器材製造技術言,儘管各廠家的設計不同,所持的生產理念也不同,但只要售價在一定範疇內,它所帶給愛樂者歡悅的程度,應是相去不遠。所以當你要花一萬五千元買一部唱盤時,你會發現適合的機種相當多,但如何挑選呢?造型、操作、售後服務、適用性應是主要的考慮要素──你很難從規格上分出優劣,因為他們在特性上的差異實在是太小了。

　　讀者們如經常閱讀本刊「新機瞭望」,多少可揣摩出音響器材未來的發展趨勢,特別是日製品,它的外型愈來愈漂亮、操作功能愈來愈完整,從迷你型組合到高價位的產品,都不斷的以新面貌出現;但真有突破性的發展嗎?

　　去年十月,代理Pioneer器材的百韻股份有限公司,假台北市來來大飯店舉行了1982年新產品發表會。所有與會者都被Pioneer新產品驚嚇住,因為從普及型到高級型都是嶄新的設計,特別是外觀的煥然一新,而操作功能之便利亦與從前之器材判然有別;從單機到全套組合,都遵守「整體設計」原則──這是一項突破。

　　「整體設計」顧名思義是整個系統的全新設計,最重要的將控制(Control)和顯示(Indication)集中,憑藉LED(發光二極體)和Pioneer首創的彩燈式面板(Pictographic Panel)之助,使每一項工作情況都能清楚的顯示出來,令使用者一目了然。另一項步驟是:將那些重要的主控制器有條理的置於面板中央右方而那些次要的控制器則置於左方,並用一塊面板將它遮住......,並且全套器材,除唱盤外,都在面板鍍上一層香檳金黃色,十分美麗悅目。

　　由於它有突破性的設計,並且又是台北音響展中的主力機種,筆者願多花些篇幅與諸位共同探討這些新器材的外型設計和操作功能;並儘可能的輔以線路說明。

綜合擴大機

　　這批「香檳黃金系列」器材中,第一個特色是沒有Pro級的產品;也許讀者會想起C-Z1和M-Z1。C-Z1和M-Z1是分離式擴大機,後者還是單聲道功率放大器;這三台機器與H-Z1 MC放大器成一完整系統,但與本文這些機器卻無法做最適切的搭配。

　　A-9是5部綜合擴大機中性能最優秀者,當然亦是價牌高掛。從圖中我們可看到獨特的「三重面板」設計:中央部位呈炭灰色,左右兩側呈金黃色。除了外觀令人悅目外,控制器的配置亦安排的恰到好處,在操作時不會有顧此失彼的混亂狀態。

　　面板最右方是靜音開關及主音量控制器,並有立體耳機插孔,此立體耳機輸出訊出電壓為67mV/8Ω,最大輸出為561mW,故極適宜接低阻抗之耳機。右方金黃色面板部分還有5個轉入訊源選擇控制鍵,由上而下依次是:PHONO、TUNER、AUX、TAPE 1、TAPE 2。

　　中央炭灰色面板是本機全部工作狀況彩燈式指示部分,包括輸入訊源(以綠色燈光指示,各輸入訊源都由相對的符號代表;其中PHONO還分MC和MM兩段)、響度控制(綠色)、副聲頻濾波(綠色)、揚聲系統A、B組(綠色)、平衡(正常時綠色、偏右或偏左呈紅色)、ode(立體時綠色、單音時紅色)、音質控制(綠色)、Line Straight(黃色)、錄音輸出選擇(全部為綠色)、靜音(紅色)、保護(正常時綠色,有情況時轉為紅色)、輸出功率只是(綠色和紅色),以及電源(紅色)。在這塊炭灰色面板上只有紅、黃、綠三種燈光,沒任何控制器。

　　現在再看左方這塊金黃色面板,在一般情況下,它是不掀下來的,但仔細看看,自上至下右方兩排全是按鈕式控制器:MM/MC選擇、100Ω/33Ω MC唱頭負載阻抗選擇、100pF/200pF/300pF/400pF MM唱頭負載電容選擇、響度控制、副聲頻濾除(15Hz)、Line Straight ON/OFF選擇(ON時音質控制、Mode控制、平衡控制均失效)、Mode立體/單音選擇、揚聲器A/B組選擇(兩個按鈕,可並聯使用,但兩對喇叭並聯阻值不得低於4Ω)。

　　其次是錄音輸出(可供錄音座間Copy用)、平衡控制及高、低音控制。高低音控制的交越頻率皆為兩檔選擇,高音為2.5KHz、5KHz(2.5KHz這檔較有聽覺效果),低音為200Hz、400Hz(400Hz檔較有聽覺效果),其提昇與衰減的範圍都是±10dB。當面板蓋上時,除高低音外,其他的副控制器就隱藏不露。

　　面板上所有控制和指示部分尚漏了一個Subsonic(副聲頻)指示,當放大器在工作時,如果訊號源有任何低頻調制成分時(如唱盤的轆聲或播放不平的唱片),這個Subsonic就會立刻發出警告(亮紅燈),請你動用Subsonic Filter,否則擴大機危矣!

　　接下來我們談談本機的內部線路設計:MC唱頭放大器部分為對稱放大型,每聲道6顆晶體(但A-8以下機種是否改用IC做主動元件,則不得而知),輸入輸出都有交連電容。

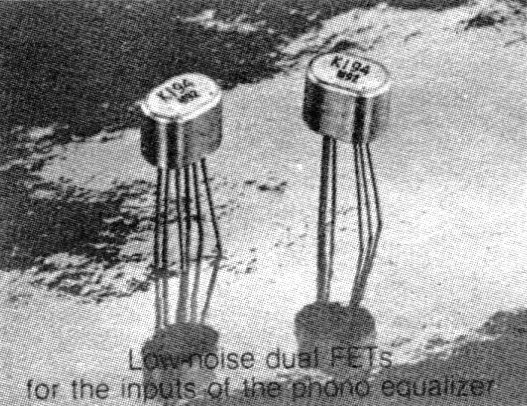

　　EQ電路則是FET差動輸入,並有伺服電路(伺服元件主要是μPC 741C)。在純直流放大器中,低頻0Hz亦被放大,但對電路及揚聲器卻有不利之影響,因此加入伺服電路。EQ電路和MC放大都是以±28VDC供應(經過精密穩壓),並且EQ的Gain也安排的夠高,因按下Line Straight鈕後,EQ的輸出就直接推後級放大電路。

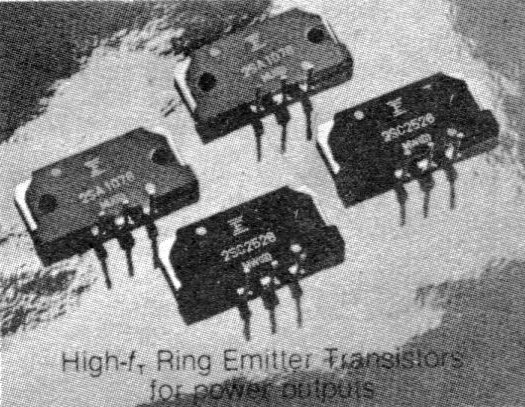

　　本機沒有平坦放大器,因此音質控制電路亦要有足夠的Gain。音質控制採NF回授型,主動元件為μPC 4558C。後級放大器為串疊差動式輸入,功率管每聲道兩對RET晶體:C2526A/A1076A,驅動部分並使用穩壓電源。功率晶體使用RET亦是與Non-Switching(無轉換失真)電路配合,Non-Switching詳細分析請參閱本刊59期。

　　A-9的保護電路相當完整,而且動作確實,其最大不切割輸出電壓是29.7V,在8歐姆負載時輸出功率為每聲道110W;至於其他四個機種,除A-5外,A-6、A-7、A-8都有MC唱頭放大器,每聲道輸出功率分別是90W、70W、60W、35W。

調諧器

　　可以預見的,立體調諧器之未來發展將是數字顯示、石英鎖定、自動掃描選台、電台預設定等;而這些特點都可在F-9上看得到。在香檳系列中,Pioneer推出的調諧器有三款:F-9、F-7和F-5。

　　F-9的右方金黃色面板上有6個按鈕,即是表示本機可預選6個台,左方是FM、AM選擇鈕。中間炭灰色面板有接收頻率的數字顯示(綠色),FM/AM預選台顯示(綠色)、中頻靈敏度(黃色)、立體(黃色)、多路反射(紅色)、訊號強度(綠色)。

　　最左方的黃金色面板也是可以掀下來的,裡面則全是控制部份。第一個是Mode控制,當它是Auto位置時,按UP鍵,則接收頻率會一直往上跳,跳到108.8MHz後,即回頭自87.5MHz開始重新往上掃。在整個掃描過程中,如遇到接收電台頻率,即鎖住,並亮起STEREO,如果不欲聽此台,按UP,它又釋開電台再往上掃。如按下DOWN鍵,那麼它是由108MHz往88MHz掃。

　　這是當Mode置於Auto位置時,當案成Manual後即成手動,與一般數位調諧器無異;在來是立體/單音選擇、中頻靈敏度寬/窄選擇、錄音校準訊號輸出頻率約為400Hz左右,振幅固定,係調校錄音座輸入電平用的。至於中頻靈敏度寬窄選擇其工作情形大致是:當位於窄(Narrow)時,中頻放大內有三組調諧線圈與5枚線性相位陶質濾波器在工作,宜接收訊號較弱或距離較遠的電台。當位於寬(Wide)時,則只有一枚陶質濾波與二組調諧線圈在工作,宜接收訊號較強或距離較近的電台,而為避免鄰近電台干擾,也應選擇寬的位置。

　　F-9為頻率合成式調諧器,它是沒有可變電容的(Pioneer曾生產過9連的FM可變電容器),並且採用石英相鎖技術,完全消除了頻率漂移的毛病,FM再也不受溫度及溼度變化的影響。石英相鎖是再線路中採用一塊極薄的石英晶片,它受到電流刺激就會產生一項頻率極高、又非常準確的基準訊號。這個訊號由一個特殊電路一分為二:一半用於監視(每秒鐘一千萬次),另一半則用來通過相鎖環路以控制本機差頻的準確度。如果你所接收電台的訊號被鎖住,它的頻率就不會漂移。再者整石英相鎖環路目前已被製作成大型的LSI,保證萬無一失。

　　本機最值得稱道的是中頻檢波採用「數位式檢波」,在一部調諧器中影響音質最大的就是中放和檢波,目前大都設計在IC之內,以檢波來說,不論是比率檢波、福斯特˙希利檢波、Travis Smith的雙調諧式檢波、McIntosh的遲延線式橋式檢波,都有非線性失真的問題。

　　因此美國的Heath和Fisher很早就改用Pulse Counter方式的FM解調,但當時電路是以10.7MHz中頻直接去觸發單穩態電路,由於頻率太高,解調後的S/N比只有65dB(但仍比一般的高)。後來日本Kenwood有了新的改良,它先把10.7MHz的中頻訊號差頻一次,得出1.964MHz的第二中頻,頻率降低後各電路的性能就工作的很好,結果S/N比高達84dB,使得Kenwood擁有Pulse Counter的專利,以及連續數年在日本STEREO SOUND雜誌所辦的評選中奪鰲。

　　但Pioneer又有更進一步的改良,它採用Pulse Modulator方式,將10.7MHz中頻差頻一次,得到更低的1.26MHz第二中頻,使得本機的S/N比高達85dB!

　　雖然F-9有這麼多特點,但本地讀者卻難以一窺其究,由於它都IC化了。至於在實用上的最大特色,筆者倒十分欣賞它的6個預選台──剛好容下ICRT→中廣→教育→警察→中廣→空軍6個FM電台。

卡式座

　　所有器材中,卡式座大概是變動最多的一項,並且預料各種消雜音系統將在今年內混戰一場!磁頭的改進、全邏輯控制、自動選曲等,將是卡座的必備要件。

　　Pioneer的香檳系列中,卡式座共有6個機種,自CT-9至CT-4,而前四種機型都有自動迴轉的功能。CT-9R的左方金黃色面板部分由於是卡帶入帶處,故全部控制器都在右方的面板上。重要的控制器有輸入電平控制、輸出電平控制、Mode控制(單向、返轉、雙向返轉)、磁帶時間選擇、錄音靜音......等。像這樣一台卡座,如果沒看使用說明書,是絕對不會操作的。

　　CT-9R第一個特點是採用了3馬達傳動系統,供帶盤及捲帶盤各使用一只直流無刷式直接驅動馬達;主傳動軸(Capstan)則使用一只受石英伺服電路控制的直流無刷式直接驅動馬達,所以本機是3-DD馬達傳動系統。

　　第二個特點是採用3個磁頭,錄音頭和放音頭是嵌在一起的,既免除了磁頭孔位安排的問題,更解決磁頭偏角及間隙的問題(要錄放音頭完全獨立並非難事,但要使它倆完全同步卻非易事,而且還得經常以昂貴的測試帶來調);錄放音頭是絲帶式Sendust磁頭(Sendust為鐵硅鋁磁合金)。

　　第三個特點是消雜音系統使用杜比B及杜比C。在前面筆者曾提到過消雜音系統將有一場混戰,在早期的Dolby B、Philips DNL後,現有在有Dolby C、JVC的Super ANRS(已製成IC)、Hi-Com.(Telefunken與Nakamichi合作)、dbx等消除雜音系統。筆者曾在功學社音響部試用過Yamaha K-960卡座的dbx,那驚人的效果著實讓人嚇一跳,幾令筆者把家裡的卡座給扔了。

　　杜比B的功能,約使磁帶上5KHz以上的噪音電平下降10dB,但凡用過杜比B的人都知道:它同時也削弱了高頻訊號。而由於金屬帶的問世使得需要新系統才能滿足愛樂者的要求。簡言之,杜比C在抑制磁帶嘶聲方面比杜比B高了一倍,在大部分音頻範圍內可獲得20dB的噪音抑制能力。

　　同時杜比C能防止削波(飽和)和相位偏差,所謂「呼吸」噪音和調制所引起的副作用將低不可聞,因此能提供90dB的動態範圍。另外本機有MPX濾波器,這是在錄製FM訊號時用的,如果FM電台節目已Dolby化,就要利用此濾波器。

　　第四個特點是自動返轉(Auto Reverse),可以進續的聽磁帶兩面節目而不需要翻轉磁帶。它使用光電系統,因而大大縮短磁帶迴轉時間。一般自動返轉是磁帶捲完才返轉,所以會有帶尾→帶頭的空白處。而Pioneer的光電系統是一旦感應到帶尾就立刻返轉放音,從A面結束到B面開始僅需零點幾秒。

　　第五個特點是CAC為電腦自動選曲/自動重播裝置。此項功能包括①MS/SKIP②跨越空白帶和回捲③樂曲索引掃描④尋找空白⑤音樂重播。

　　先看MS/SKIP:若我們正在聽Woman In Love這首歌,當按下MS/SKIP按鈕後,Woman In Love會繼續播放到完,然後卡帶會自動快速前進播放下一首歌,使一首接一首的放,沒有空白時間。

　　如果不想聽Woman In Love,那麼同時按MS/SKIP和FF(快捲)兩個鈕,錄音座就會停止播放,然後快捲至下一首曲子開始播放。如果你覺得Woman In Love還不錯,那等曲子放完同時按下MS/SKIP和快速回捲(REW)兩個鈕,錄音座就會回捲至Woman In Love的頭重新播放。

　　樂曲索引掃描(Index Scan)又是什麼?這個功能奇妙得很,按下此鈕,錄音座會自動找尋每一首曲子,並且播放曲子的開頭(約7秒時間),除非你按下PLAY鈕,否則就這麼一輩子播放下去。

　　其他尚有跨越空白、尋找空白......等,但基本上磁帶的空白(樂曲與樂曲間空白處)至少要8秒鐘長度,因此若使用「不符合此項規定」的磁帶,或錄有古典樂曲的磁帶,都不適用於此微電腦系統!意即此微電腦系統將毫無用處。這是所有微電腦控制卡式座所擁有相同的難題。

　　第六個特點是BLE自動設定,這是相當重要且實際的設計,因為卡式帶彼此間特性差異實在是太大了。當放上磁帶按下Auto BLE鈕後,此裝置就能在幾秒鐘時間內,將磁帶的偏壓(Bias)、電平(Level)、等化(Equlizer)自動設定妥當,然後在面板上以綠色LED顯示出來。

　　在內部動作上係以1KHz和10KHz來求得磁帶的最佳偏流、最佳靈敏度、最佳錄音均衡曲線、最低失真特性......等,微電腦記下這些參數,然後指令傳輸系統將磁帶回捲到開始錄音的位置。

　　第七個特點是採用兩用計數器。一般卡式座上的Counter只是單純的計數器,但本機的Counter還可做真實時間顯示器(分及秒),它能顯示磁帶所剩餘的時間還有多少分鐘,而且在快速前進或回捲時,計時器依然有效。

　　第八個特點是自動磁帶選擇......。想想看這一台有諸多特點的卡式座,是不是很吸引人?

唱　　盤

　　還好有PL-L800,否則在香檳系列唱盤這個項目中,Pioneer差點繳了白卷。

　　PL-L800是直線循跡式唱盤,全自動控制。目前日本已有許多廠商生產直線循跡式唱盤,而依筆者預測,未來的唱盤也將逐漸是直線循跡的天下。本機採用前端式操作。本機唱臂循行用馬達依然是線性感應式馬達,其詳細動作原理是根據佛來明左手定則而來,在本刊47期已有報導,於此不再贅述。

　　轉盤為直接驅動式,採用無心式直流霍爾馬達(以石英相鎖環路控制),幾與PL-L1000完全一樣。本機的唱臂以聚合石墨(PG)製成,等價質量甚低。

　　PL-L800的全自動控制是光電式,能自動引入、回位、重複、關閉;馬達的懸置為穩定懸浮轉子式;唱盤座為無吼聲同軸懸置式。

　　在本機中央灰色部分有轉速指示、唱片尺寸指示(綠色)、石英鎖定(紅色)、唱針UP或DOWN(紅色)、重複(綠色)等指示。而唱臂的左右滑動則還有兩級(快/慢)速度控制;另外本機附有一個MC唱頭(可輕易更換唱針)。

　　在理論上,直線循跡唱臂係與唱片半徑始終保持90°角正切,就像刻片刀刻錄時一樣。但由於種種原因,循跡誤差卻不可避免,L800不使用滾輪式、不使用皮帶式,而使用線性感應式,仍不諱言有±0.25°之誤差;但誤差一超過±0.25°,唱臂就自動抬起並歸位。

　　上述這些機種就是Pioneer新香檳系列中的最高級者,由於獨特的造型,將使你購買單機時可能會和你目前的器材格格不入,最佳的方式是全套都買,才能發揮它的「整體設計」。當然價格亦是考慮要素之一,Pioneer為此又推出Personna組合,它是最佳的第二套組合,外型十分小巧,所有組件都只有21cm深,適合任何空間擺放。這套組合編號是S-9,外型設計與香檳系列類似,使用F-X50石英鎖定數位合成式調諧器、A-X50前後級放大器(每聲道40W)、CT-X50全邏輯控制卡式座、PL-X50全自動唱盤。除此,Pioneer還有四合一機種:MX-80,它包括皮帶驅動唱盤、卡座、放大器(25W×2)和數位合成式調諧器。
