老音響資料庫/蘇桑部落格

OY Monitor

類型:內置放大器揚聲器

構造:3路4單元

聲箱:密閉式書架型

單元:低音25厘米盆式,中音13厘米×2,高音號角式

分頻點:500週(電子式),800週(LC)

放大器輸出:30瓦×2

輸入靈敏度:0.775/1.55伏可選(47千歐姆)

外形大小:闊48.0×高30.5×深22.8厘米

重量:20千克

092

類型:內置放大器揚聲器

揚聲器

構造:3路4單元

單元:低音25厘米×2(30-500週),中音13厘米×1(500-4.000週),高音半球式×1(4.000-17.000週)

重播頻率響應:27-17.000週

輸出音壓:110分貝(1米,粉紅噪音)

驅動放大器(VF92)

輸出:低音部份120瓦,中音部份60瓦,高音部份30瓦

輸入靈敏度:0.775/1.55伏/47千歐姆(可選)

失真:1%以下(30-17.000週)

附屬功能:濾波器(25週-18分貝/倍頻程),均衡器(低音50週0及+3分貝選擇,高音15千週0及-3分貝選擇),改變低音特性插板×4(更換4塊插板可按放置環境改變低音頻率響應,60-300週,12分貝)

綜合

外形大小:闊44.0×高80.0×深30.0厘米

重量:36.0千克

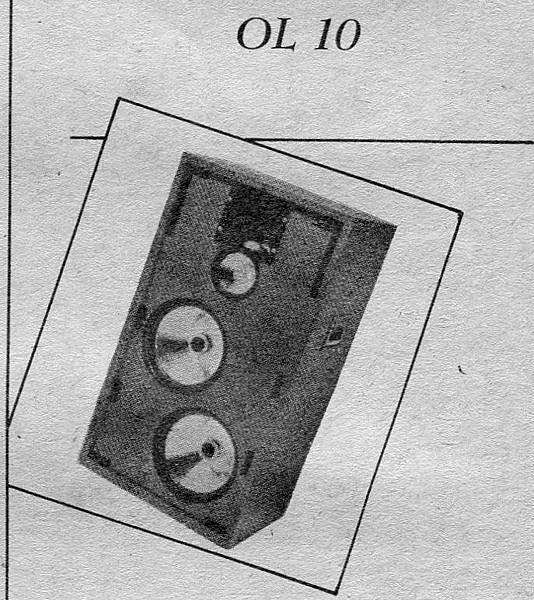

OL 10

類型:內置放大器(3部),電子分頻器揚聲器

揚聲器

構造:3路4單元

聲箱:密閉式落地型

單元:低音25厘米×2,中音盆式,高音號角式

分頻點:500週,4千週

阻抗:低音及中音4歐姆,高音8歐姆

聲箱容積:106升

驅動放大器

輸出:低音部份120瓦,中音部份60瓦,高音部份30瓦

輸入靈敏度:0.775/1.55伏/47千歐姆(可選)

附屬功能:濾波器(25週-18分貝/倍頻程),均衡器(低音50週0及+3分貝選擇,高音15千週0及-3分貝選擇)

綜合

重播頻率響應:27-17.000週(DIN)

最大音壓:110分貝(粉紅噪音,1米)

失真:1%(30-17.000週)

外形大小:闊44.0×高80.0×深33.0厘米

重量:36.0千克

參考:輸入接口為DIN插

轉載香港 新音響半月刊 1983~84 (世界揚聲器大全) 特刊 K+H OY Monitor/092/OL 10/
