  Audionics 在本地是個比較陌生的廠牌,它是在 1969 年由 Charles Woods 創立。Woods 本人曾從事電視及零售工作,由於對音響的狂熱不能自已,遂成立 Audionics 全力以赴;他曾明白表示要以低廉的售價供應消費者高性能的產品。Audionics 最早的產品是傳送線式揚聲系統,在四聲道方面並擁有好幾項專利,而目前最主要的產品是前後級分離式擴大機。

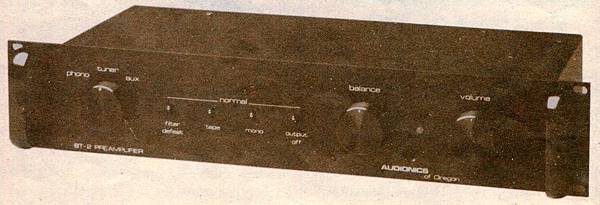

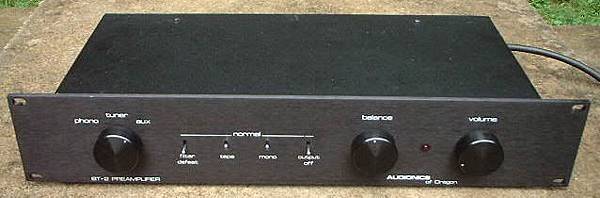

  BT-2 立體前置擴大機是 Audionics 放大器系列中第一個發表的機種,它是所謂「直線」式擴大機,省除了轉錄與音控等網路。在面板上最左方之控制器為訊源選擇,分磁唱頭、調諧器及輔助輸入三檔,其右是平衡與音量控制。而中間四個按鍵控制則分司濾波器失效、立體/單音、輸出切斷等功能;唯這部機器是沒有電源開關的。

  值得注意的是第一枚按鍵控制,當撥至失效檔時,磁唱頭係工作於 RIAA 曲線,此 RIAA 曲線實質上的響應可低至 20 赫,而再大約 35 赫附近原有的低落點亦不復見。當撥至 Normal 檔時,則電路呈 IEC 曲線(IEC 原意為國際電氣技術協會,屬歐洲系統),此曲線的特色是起始頻率係從 50 赫開始,而在 20 赫處則會有 3 分貝之衰減,至於中頻及高頻則無此差異。



Audionics BT-2.jpgAT-43-002.jpg

  在 BT-2 上之所以有這個控制,其主要作用是駁接不同的楊聲系統,RIAA 曲線宜接「現階段最高技藝」的揚聲系統; IEC 曲線則實際工作於副聲頻濾波網路,宜接開口式揚聲系統。

  BT-2 的輸出插座共分三組,除一組錄音輸出外(10K 歐姆),主輸出則分二組,一組為 12 分貝之衰減,旨在連接輸入靈敏度數值較低的功率擴大機,並且不受面板上輸出切斷之控制。另外本機尚有一個單音輸出,它的負載阻抗也是 10K 歐姆,其最大作用是用來驅動中間聲道。

  線路設計上,BT-2 是使唱頭工作於最理想的負載狀況下,特別是它不受到回授環路的影響,因此免除了 RIAA 級的緩衝作用(輸入阻抗是恆定的,不隨頻率而變化)。

  就架構而言,本機是工作於 A 類,而恆流源級更消除了可能量出的殘餘失真。所有的零件也經過審慎的選用,像鉭質電容與金屬皮膜電阻,都被大量的使用在電路中。

  BT-2 的磁頭放大級具有 2 毫伏的輸入靈敏度,因此可接任何形式的電磁唱頭,訊號雜音比為 80 分貝,過荷為 150 毫伏,而 RIAA 曲線誤差於 20 至 20K 赫頻段內不超過 ±0.5 分貝。

  在這部前置擴大機裡,電源電路為「綜合式雙軌穩壓電路」,當輸入交流電壓為100~150 伏時,本電路能提供 ±14伏之恆定電壓。就如同火車的鐵軌是永遠平行的,正負電源是分別於以整流及穩壓,而為得到對稱之特性,兩軌道間(正負電源)絕不會有超過十分之一以上的失誤。

  本機額定輸出為 3 伏(500 歐姆),足以駁接任何功率擴大機,總諧波失真與內調失真絕不超過 0.01%,再加上所有的接頭皆鍍上了 24K 的純金,這部前級擴大機是不是很迷人呢?


  但是 BA-150 後級擴大機卻更具有特色,相當非常遺憾的,Audionics 總部目前對這部機器仍然抱著「最高機密」的態度,因此想弄一張線路圖都不可能,只得在現有的資料上找出它的來龍去脈。

AUDIONICS BA-150.jpg

  BA-150 係以 C-MOS 自動偏壓控制為其特色,而在主動元件的選擇上,本機在驅動級前之電路採用固態晶體,而輸出端則採用真空管。根據原廠及若干音響「玩家」的解說,真空管擴大機在中高音域的「音樂性」優於晶體擴大機,因此 Audionics 特別採用這種設計(但這使筆者突然想起最近有一種價值四千餘美元的 Infinity 混血兒擴大機,它在輸入級及驅動級採用真空管,輸出端則採用電晶體;兩相看來,不曉得哪一種理論是對的?)。


  在基本上,讀者們必須確實了解電晶體是利用基極電流控制集極電流的「電流控制元件」,真空管是利用柵極電壓控制屏極電流的「電壓控制元件」;電晶體的電流放大率常如此標示:

  β(放大率)=Ic(集極電流)/IB(基極電流)

而真空管則以下式表示:

  μ(放大率)=rp(屏極電阻)×gm(互導)

  就這個特性而言,FET 倒類似真空管,因為它也是電壓控制元件,而且輸入阻抗亦十分高,以接合型 FET 言,約 107~1011 歐姆,以 MOS FET 言,約有 1010~1014 歐姆。

  本機輸入與推動級為 A 類工作,輸出級為 B 類工作。BA-150 所使用之真空管在工作一萬小時後,經過互導特性(互導 gm 為屏極電流變化比上柵極電流變化)測試與測量後,估計該真空管可使用三萬小時。

  一般真空管機在使用數月後常會換掉輸出管,並將輸出級之偏壓重新調整;C-MOS 數位邏輯電路來自動控制輸出輸出管的偏壓與平衡。C-MOS 類比數位式電路不斷的測量輸出級每一個真空管的「工作參數」,當輸入訊號低於設定電平一秒鐘時間,數位電路立刻自動重調輸出級的偏壓。這項自動偏壓調整的設計最大優點是降低了輸出變壓器的體積、降低了相位偏移,並使低音及高音的頻響更為寬廣。

  在工作上大致是這樣的情況:數位電路分成主電路與副屬電路,副屬電路受到負回授量的控制,其主要任務是調節輸出管偏壓。主數位電路則控制了整個音頻放大器,它的任務是計算,然後將處理訊號傳送給副屬數位電路。

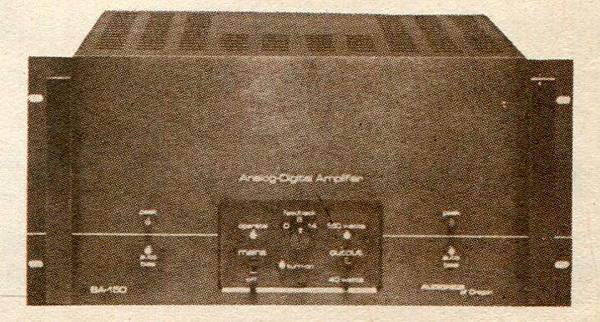

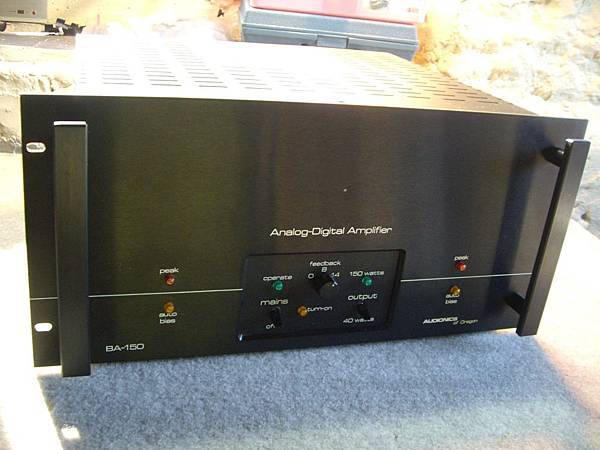

  BA-150 的控制器設於面板中央方格中,有峯值、自動偏壓、操作、150 瓦輸出、電源開啟等顏色不同的 LED。本機駁接 4、8 或 16 歐姆揚聲器時,每聲道都有 150 瓦之輸出,但在面板上你也可找到 40 瓦輸出的按鍵控制。

  本機開機時,黃色(turn-on)LED 大約會點亮 90 秒鐘,自動偏壓指示燈(黃色)亦閃爍 30 秒鐘,此時類比數位電路自動調整輸出管的偏壓。當機器進入正常工作狀況,綠色的 Operate LED 點亮;紅色的 Peak LED 指示最大功率輸出之切割,而萬一真空管有損壞或危急情況時,auto-Bias 指示燈即穩定的點亮。

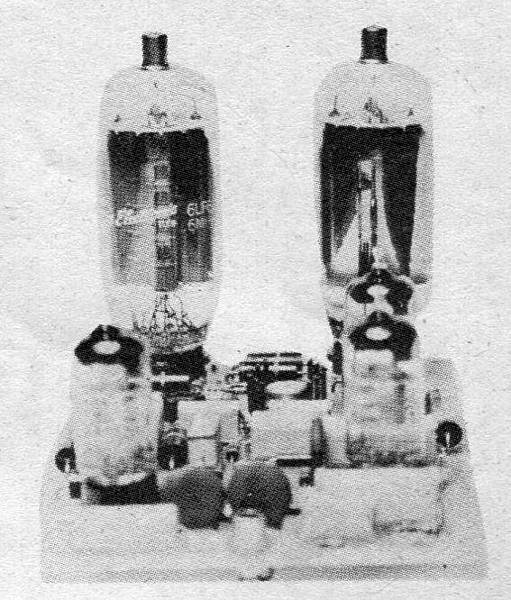

  BA-150 的各印刷電路板都置於最接近底板處,避免因真空管加入高屏極電壓所引起的高溫,而每片 PC 板可隨意拆卸,修理時甚為方便。


  本機的頻率響應為 5 至 30K 赫 ±0.5 分貝(14分貝回授)總諧波失真再 14 分貝回授時為 0.5%,輸入靈敏度為 1.8伏。在所有資料上雖能找到「實際上不存在」的暫態互調失真,但卻未發現有訊號雜音比這項規範呢?!

轉載音響技術第43期JULY. 1979 AUDIONICS 前後分離式擴大機/梁中鍔
