有很多朋友辛辛苦苦的從日本帶回來的AM/FM收錄音機或收音擴大機,在本地卻收不到FM電台,由於買到的時候不注意或不知道,買到了日本國內用的FM頻道,日本國內調頻電台的頻率範圍是76MHz~90MHz,而我國目前開放設台的頻率範圍在100MHz~108MHz。大多數地區的調頻收音機都依美國標準頻率範圍88MHz~108MHz製造,因此如果你在國外有必要買調頻收音機回來的話,請你特別注意務必買調頻波段含有100MHz~108MHz在內的,如果你已經買到了日本國內用的怎麼辦？這裡提供你一個改良的辦法,雖然刻度盤仍然是76MHz~90MHz,但是卻能收到本地的調頻電台,不要讓你的FM收音機在經過千里跋涉之後躺在那兒休息。
有手藝勝於一切
不要認為缺少儀器就無法做這種調整,其實,國內現有的幾個FM電台就是最好的儀器,也不要認為有關諧振頻率的事需要先計算線圈電感量及最大最小電容才能動手改善,其實你永遠也不容易找到你手上那部需要調整需要動手術的收音機的詳細資料,就算你拿到了詳細資料,分佈電感分佈電容你也算得出來嗎？這裡所要提供給你的方法不須要儀器,也不須要繁雜的計算,只要你略懂一點追蹤調整的技巧就夠了。
日本國內用的FM收音機中頻也是10.7MHz,立體身歷聲副載波也是19KHz,唯一不同的只有接收頻率範圍,因此只有調諧器的前段部份的工作頻率略有不同而已,不同的部份包括射頻放大(簡稱RF),本地振盪(簡稱OSC)與混波(簡稱MIX)三級,這三級再稍微高級一點的收音機內部都裝在一個金屬盒內稱之為「前端」(Front end),這個盒子最主要的任務是選擇電台,因此我想仿照電視稱為「選台器」來得恰當一點。
首先,我先介紹一下RF、MIX、與OSC三級的作用,圖一為選台器的方塊圖,假定RF級的工作頻率為F1,OSC級的振盪頻率為F2,在MIX處將此F1與F2混合而成F3的中頻輸出,由F1與F2混合而成的F3應包括多種頻率在內,即F1、F2、F1+F2與F1-F2等,在超外差式接收機中我們只選擇F1-F2,而且設計時讓F2高於F1時假想頻率干擾及諧振電路的設計效果都比較理想,因此,在圖一的方塊中F3=F2-F1,已知中頻週率F3=10.7MHz。日本國內調頻台的頻率範圍為76MHz~90MHz,此即F1,故OSC的振盪頻率應為(76~90)+10.7=86.7MHz~100.7MHz,而我國現在開放設台的頻率為F1=100MHz~108MHz,OSC的頻率即F2=(100~108)+10.7=110.7MHz~118.7MHz,因此如果我們要使日本國內用的收音機在本地能收到調頻電台需把F1改為100MHz~108MHz,F2改為110.7MHz~118MHz。事實上由於原先設計時不是為了這個頻率範圍,要使F1與F2用調整的方法使之確實在這個頻率範圍相當困難,除了要有調頻訊號產生器之外,可能連可變電容和線圈都要換掉,這樣工程未免太大了。
所幸對諸位音響愛好者來說,我們只要使收音機能收到100MHz~105MHz左右就夠了,我們常聽的幾個電台都在這個範圍內,至於100MHz以下的與105MHz以上的我們不要求,有多少也不礙事,沒有也不影響,我們只要使F1與F2均提高一點使F1包括100MHz~105MHz段在內就可以了。
追蹤調整亦步亦趨

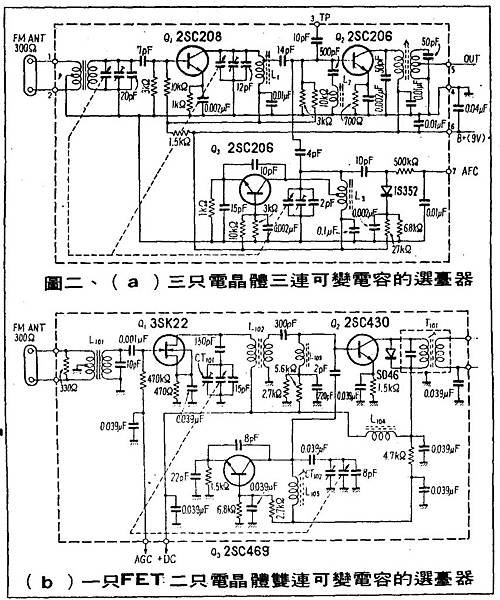

為了說明方便,我們選擇圖二的兩個典型選台器的電路作為調整說明,圖二(a)為三只電晶體與三連可變電容組成的選台器,圖二(b)為一只FET二只電晶體與雙連可變電容組成的選台器,你手上需調整的收音機電路也許與它不同或者找不到電路圖,沒關係,你只要認得出來有幾個調諧電路需要調整就夠了。在選台器內的諧振電路都須調整,可變電容器用在FM方面有幾連就有幾處要調整,調整的原則是提高F1與F2的頻率,在諧振電路裡諧振頻率要提高有兩個方法;一個是減少電容量,一個是減少電感量,這兩個方法都可以用;但最好是兩個方法一起用,做追蹤調整時才容易追蹤,所謂追蹤調整是指當F1與F2以雙連可變電容同時變化時F1追隨F2是否能永遠保持固定差額之F3,例如我們收美軍電台時F1=100.1MHz,F2=110.8MHz,因此中頻F3=110.8MHz-100.1MHz=10.7MHz,我們將雙連可變電容調整一下,使收到中廣台,此時F1應為103.1MHz而F2應為113.8MHz,假如F1之諧振點不在103.1MHz而在103.3的話,我們雖然仍能收到中廣電台,但是其靈敏度就要相差很多了,我們稱此收音機之追蹤調整不好。
選台器內的調諧電路通常包括一個線圈與三個電容所組成,有些線圈有鐵粉芯可供調整電感量,鐵粉芯愈靠近線圈中心電感量愈大,反時針旋出愈離中心電感量愈小,有些線圈沒有鐵粉芯可供調整,但它可用膠製小起子輕撥線圈之圈與圈之間隔距離,這個線圈通常只有3~5圈,圈與圈距離小則電感大,距離大時電感減少。三個電容其中一個是可變電容器與其他電路同軸控制做選台用,(請參考圖二),一個是可調電容,供調整用另一個是固定電容式設計與裝配時用來決定最高諧振頻率用的。
辨別前後位置
瞭解了諧振電路以後還要能分辨哪個是RF級的諧振電路,哪個是OSC的諧振電路,在圖二電路中我們很容易看出來Q1為RF級在其輸入或輸出端的諧振電路即屬RF,Q2為混波級,Q3為OSC,在其集極電路中的諧振電路即屬OSC,在實際收音機電路板上則靠近天線接點端的便屬RF,在另外一方的便屬OSC,如果不易辨別,可以打開電源開關,雖然在FM段收不到正常電台,但喇叭內總有沙沙聲(如果有FM Muting須把Muting OFF)(如果沒有沙沙聲那選台器可能有毛病),調整選台旋鈕到喇叭出現其他聲音──微弱的電台聲或雜音干擾聲均可做為參考訊號,記住此時刻度盤指針的位置,用小起子輕觸可變電容的接點或靜片,觸到哪一個可變電容訊號會消失的那個就是OSC電容,然後用起子動一下附近的可調電容,訊號會消失,但重調選台旋鈕後訊號又會出現只是指針位置略有變化,那就是OSC用的可調電容,在OSC可調電容附近的線圈便是OSC線圈,如果你仍要證實的話,也可用適當的工具調一下電感,如果參考訊號的刻度指針也會變的那就沒錯了,分辨出OSC的諧振電路後,其他便是RF級的了,如果你分辨不出RF級的輸入或輸出諧振電路的話,那並沒有多大關係。
開始調整時光
接上適當之天線,用電視天線代用也可以,先調本地振盪頻率F2,因為本地振盪頻率是決定接收頻率的最主要關鍵,我們的目的既然是提高F2的頻率,而諧振電路上的一只固定電容是用來決定最高諧振頻率的,這枚電容因電路零件分佈電容之不同各廠牌亦不相同,通常為2P~8P左右,5P以下的我們將它剪除,5P以上的減掉5P換一個較小的,如原為8P則換8P-5P=3P,剪除之前先在高頻端找尋一個干擾訊號作為接收頻率參考,剪除之後F2便升高而原來之干擾訊號便消失,把選台旋鈕往下調,重新找出原來干擾聲之位置,找到此干擾聲後刻度位置必比未剪除前低,這是因為F2已提高,而面板刻度並無提高的關係,再把OSC線圈的鐵粉芯用適當工具反時針旋出一、二圈,空心線圈則把圈與圈間距離撥大以減少電感量,此時原來干擾訊號又將消失,再把選台鈕反時針旋轉重新尋找消失了的干擾訊號,找到干擾訊號後其刻度位置亦必降低,在調電感使刻度再降低,直到干擾訊號的刻度較早先未剪除電容時低10MHz時為止。
然後將選台旋鈕順時針旋轉使指針漸往高頻端,在近90MHz處必可收到美軍電台,此時電台訊號可能尚微弱,須先調RF部分,待訊號加強後再調其他台,RF級不管有多少諧振電路,須由後一級往前級順序調整,RF級諧振電路上的固定電容值通常較OSC電路為大,約10P~20P之間,調整之前先將此固定電容換小,每個諧振電路約減少6P~8P左右,然後調整RF線圈之電感量,使收到的電台訊號增至最強。
美軍電台訊號增強後,可再把OSC諧振電路內之線圈電感及可調電容稍稍調小,使美軍電台的刻度指示由90MHz附近移到86MHz附近,此時在88MHz附近必可收到中廣台,在89MHz附近必可收到警察台。
360°旋轉校驗收場
最後需將RF級的諧振電路依追蹤調整法調整,使收音靈敏度能增至最高,調整前先將天線輸入訊號減弱,或把天線拆除,或用一小段電線作為代用天線,使收音機適巧能收到微弱電台訊號即可,使中頻電路內的限制級及A.G.C.電路未達工作強度,調整才會正確,然後以美軍電台做為低頻基準台調RF電路之電感線圈使訊號增強,再以警察台作為高頻基準台調整可調電容使訊號增強,如此反覆調整二、三次追蹤調整算OK了。如果調整過程中可調電容已達最小值時,需再將固定電容減少,可調電容已達兩片重疊電容最大值時,需將固定電容稍稍增大,密閉式的可調電容不易辨別電容最大或最小,如果訊號最強點在可調電容360°旋轉時出現過兩次,那就尚未到最高或最低值,如果只出現過一次那麼一定在最高或最低值,此時就得依判斷增減固定電容值了。
調整完畢後,你的日本國內用的收錄音機或收音擴大機就可以收到本地的幾個電台了,唯一不同的只是別人的收音機在刻度盤的100MHz附近收到美軍電台,而你的卻在86MHz附近,不過這並不十分要緊,最要緊的是你的收音機已經能收到你喜愛的節目了。
轉載音響技術第3期MAR. 1976 裝修空手道/徒手修改日本FM接收機頻道/梁雄
