TEAC A-380卡式座

　　一種設有自動上帶裝置的構想,早在幾年前,TEAC的工程師們就想到了,只是較晚實現這構想而已。最近TEAC出品的380正合乎這種要求,機械結構的設計,的確下了一番心血,使操作者使用起來便利可靠。

【外觀】你如果看到一型類似TEAC A-380卡式座的機器,其鋁面板的精緻及控制鈕的安排設計,會令你喜愛地把玩二下,TEAC -380操作面板最顯眼的設計,在於卡帶槽的裝帶機構,它是屬於Quick Auto Loading裝置,其下共有七顆控制鈕,呈鍵式方式排列,可作錄音、放音、停止、暫停、快速前繞、快速倒轉及EJECT等操作,除此,還有左、右聲道麥克風輸入及耳機輸出插座,輸入可作LINE及MIC選擇,本機的最右旁有一顆錄音電平控制鈕,係做同軸控制;外層控制右聲道、內層控制左聲道,由最小刻劃到最大共分為十等;左旁還有一顆總輸出控制鈕,其上有兩個VU指示表,左右聲道各配屬一個,本機還配裝記憶迴轉裝置,能記憶任何一段音樂。杜比雜音消除器可作IN,OUT及MPX IN三種變換,另外,還設有EQ及BIAS三段開關,可依使用的錄音帶性質不同,而做不同的補償。

【特點】TEAC A-380是繼A-420後加以改良的機種,在裝帶上設有迅速上帶裝置,只要輕輕觸動卡式帶就能使其迅速精確的達於正常操作位置,自動上帶的原理,係在卡帶槽上方的左右兩旁,設有一種特殊設計的滑輪裝置,只要將卡式帶從外窗輕輕推入帶槽時,槽內兩個滑輪則立刻鎖住卡帶盒,並開始運轉自動將卡帶滑入槽內正常的位置,此內藏磁帶安全鎖定裝置,可完全避免錯誤的操縱,甚或意外的機械損傷。

　　杜比雜音消除系統的設入,使得本機性能增色不少,不論在線輸入或麥克風輸入時皆可運用,不過,杜比開關此時應當放在IN的位置,如欲錄取FM廣播節目訊號時,則應放在MPX IN位置較為適宜,因為此檔位置具有消除立體多重訊號的作用,可免除此訊號干擾杜比雜音消除系統的正常工作,所以重播音質較為清晰,S/N比達65dB以上。

　　A-380的磁帶傳輸系統,採用F.G. DC伺服馬達,利用這種裝置的馬達,行走穩定,驅使抖動率降至0.07%以下。另外,本機還備有磁帶終端自動停止、LINE MIC/DIN輸入選擇開關及記憶等裝置,都是特點所在,使得本機操作時隨心所欲。

【廠方規格】A-380：

●頻率響應：30~16KHz(CrO2帶),30~13KHz(Hi-Fi帶)

●訊噪比：55dB,使用杜比時可提高至65dB

●抖動率：0.07%

●音軌系統：4音軌立體聲

●帶速：1 7/8吋

●馬達：頻率產生式直流伺服馬達

●磁頭：消音頭及錄/放音頭

●輸出：0.4V負載阻抗50KΩ,立體耳機8歐姆

●尺寸:435(W) × 138(H) × 298(D)mm

代理:台笙

轉載音響技術第23期NOV. 1977 市售音響器材選介 TEAC A-380卡式座/丁琳

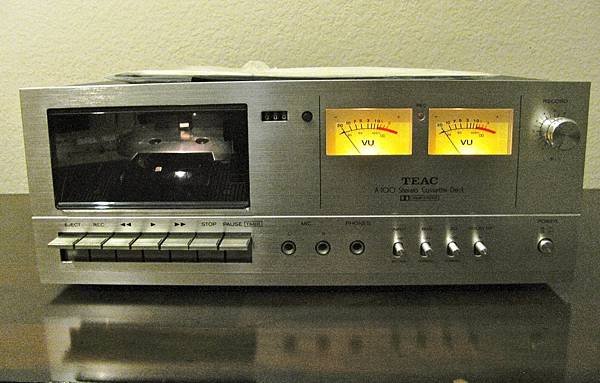

TEAC A-100卡式錄音座

　　由於最近人們對音響器材實用價值的評估,逐漸趨向於實際,而避免過度的浪費。這種觀念,在卡式座上要比別的音響器材更明顯,Teac A-150和A-100就是在這種觀念下的產品。Teac廠多年來一直致力於提供一種完美的產品為努力方針,A-100和A-150是Teac以長久發展聲音再現設備的經驗,加上許多專業用機種的特性改良而來。

　　在卡式座的市場上,Teac 450是被用得最多也最廣的一種,同一系列的A-360和A-170也都有著傑出的表現,而得到很高的評價。A-150和A-100繼承了這種傳統,但它的價格卻能更適應預算較謹慎的音響愛好者。

【外觀】A-100是一款正面直立入帶式的卡式座,面板銀白色有著粗的橫紋,表現出金屬特有的質感,左邊是卡帶槽,雖屬正面操作,而錄音帶卻採45度斜面安放,裝帶特別順手,卡帶槽有照明設備,使錄音帶的運轉,清晰可見,外面有防塵窗,避免塵土進入。卡帶槽下方是一排操作鍵。面板的中間上方是一隻尺碼表,下方則為兩支麥克風插座及耳機插座,右方式兩隻VU表,兩表中間有一紅色LED錄音顯示燈,VU表的右邊是輸入電平控制鈕,採用雙聲道同軸的方式,VU表下方為四個切換開關,從左道又分別是(1)輸入訊號切換向上為Line向下為Mic。(2)偏壓切換向上是CrO2向下是普通磁帶。(3)等化切換向上是CrO2向下為普通磁帶。(4)杜比切換向上是IN向下是OUT,最右邊是電源開關,整個面板清爽悅目。

【特點】Teac A-100使用FG方式電子伺服馬達,平面型皮帶驅動精密平衡的飛輪,抖動率只有0.07%(人耳的感覺以下),設有(Dolby)消雜音系統,可以消除磁帶的Hiss聲,增加錄音的純淨度。另外還有Bise和EQ開關,可根據磁帶的種類切換,獲得最佳錄音效果,採用鐵淦氧高密度磁頭,耐磨、耐用、音頻響應寬廣、VU表指示精確,對掌握錄音電平極有幫助。Timer定時裝置,可以配合定時鐘使用,自動開始錄放音,自動切斷電源,非常方便而實用。

【廠方規格】

●抖動率：0.07%

●頻率響應：30~16.000Hz (CrO2 Tape),30~13.000Hz (Hi-Fi Tape)

●S/N比：63dB

●尺寸：410 × 160 × 322mm(WHD)

●重量：7.6kg

代理：台笙公司

轉載音響技術第19期JULY. 1977 市售音響器材選介 TEAC A-100卡式錄音座/楊川增

資料來源:音響技術第19期JULY. 1977 TEAC A-100/

資料來源:音響技術第34期OCT. 1978 TEAC A-303/A-640/A-420/FF-70X/A-100X/代理:詠真實業

TEAC AL-700 超卡式錄音座

　　生產大型盤式機及卡式座,一直是 TEAC 所走的方向,自從一九七六年 4 月 TEAC PANASONIC 和 SONY 聯合研製了大型卡式帶 ELCASET 後,相信目前大家極其感到興趣的是這三家公司將如何生產大型的卡式座來配合 ELCASET,為此,TEAC 首先面世的 AL-700 因此應運而生。

【外觀】TEAC AL-700 大型卡式座一眼望去,仍舊很像是一般卡式座,它的設計目標也是模擬卡式機的優點,當然在電子、機械方面的動作性能要比一般卡式座優秀得多,AL-700 採用正面裝帶,正面操作方式,在右上角有兩個大型 VU 表,專供立體錄音時示電平用,其左旁設有磁帶鑑別指示燈,可供 TAPE I、TAPE II 及 TAPE III 三種不同性質磁帶的鑑別。本機的最左方設置了 ELCASET 帶槽,帶槽的右方則為一系列的磁帶操作器,分別控制磁帶的錄音、REC MUTE、暫停、快速前繞、停止等工作,最下方還配置了EJECT 可供開槽使用。再 VU 表的下方安置了一橫排扳動開關,個別控制大型卡式座的 MEMORY、TIMER INPUT/MPX、NR SYSTEM 及 OUTPUT 等動作, MEMORY 可供 STOP、OFF 及 PLAY 三種選擇, TIMER 可供 REC、OFF 、PLAY 選擇, INPUT 可供 Dolby copy、NORMAL、FM(MPX IN)選擇, NR SYSTEM 可供杜比自動、OUT、EXT(DBX)三種選擇,這些控制開關的下方則有三顆旋鈕,其一可控制 MIC 電平的大小,中央者為控制線路輸入的電平,最右者為控制輸出電平,每一種控制都有 0~10 等級的刻劃,最下方則安排了左右聲道麥克風及 PHONES 插孔,右旁偏下角有一顆撳鈕,控制本機電源的供應。

【特點】AL-700 錄音設備的新構想是結合了卡式和盤式的優點,在操作運用上它有卡式機的便利特色,在錄放音質素上它又有盤式機的優越性能,使得整個新式的錄音系統其功能均能凌駕目前的錄音設備之上。AL-700 由於使用了 ELCASET,它的導帶方式係採用外部傳輸方式,即錄音座在操作錄音時,自動地將磁帶從卡盒的帶室裡抽出來與盒外的磁頭接觸,如此,磁頭數目可以任意增加,而 AL-700 為了提高錄放音性能,於是採用了三磁頭的設計,將錄音頭、放音頭、消音頭分開設置,使得在錄音的同時,立即可以聽到錄在磁帶上的錄製情況,此外,AL-700 內設磁帶鑑別裝置,可依錄音帶使用磁性材料的不同而自動識別 Ferric Oxide (TYPE I)、Ferrichrome (TYPE II)、Chromium Dioxide (TYPE III)的種類,並自動選擇偏壓及等化電路之切換,以求錄音座與錄音帶間做最完美的配合。

　　AL-700 採用 6.35mm 寬的磁帶,機內磁帶運轉速度每秒 9.5cm,較目前的卡式機帶速快一倍,並且磁頭單位時間內所接觸的磁帶面積,要比卡式機多 3.3 倍,所以它的錄音效果較一般卡式座好,同時確實達到盤式機所具有的高性能。尤其 AL-700 在加用杜比及其他雜音消除系統(DBX)後,其動態範圍就比卡式或盤式機拓寬許多。同時由於 AL-700 內附有杜比雜音消除偵測裝置,可以自動控制杜比開關。

　　AL-700 尚有鑑別消音或不消音的保護裝置,可以辨別以錄好音樂或語言的錄音帶是否需要消音。此外,AL-700 還附有磁帶終端自動停止的裝置,即在磁帶運轉到尾端時,本機即可利用無接觸點的光電偵察方式,而達成自動停帶的目的。

　　AL-700 所有的操作系統均採用自動操作,邏輯控制可以由任何一種操作狀態直接改變為另一種操作狀態,十分方便也不發生錯誤,以其多能化自動迴轉、放音、記憶裝置,並設有開關可外接其他雜音消除系統(例如 dBX),於是操作更能隨心所欲,總之,AL-700 增設了許多卡式、盤式機所沒有的功能,而反過來,幾乎一般高級錄音座應有的設備,它都備盡,所以 AL-700 可以說是一種多功能設計的超型卡式座。

【廠方規格】AL-700：□音軌系統: 2 聲道立體聲 4 音軌 □運轉方式: FG 伺服控制 DC 馬達 □磁頭:採三磁頭分離式 □帶速: 3 3/4 ips □顫抖率: 0.04%(加權 NAB) □頻率響應: 使用 TYPE I 磁帶 25~20KHz、TYPE II 25~22KHz、TYPE III 25~22KHz □ SN 比: 62dB(不加杜比) □輸入: 麥克風 0.25mV(-72dB)(阻抗為 600Ω 時) □輸出: Line 0.3V(負載阻抗為 50KΩ) □尺寸: 440(W) × 230(H) × 310(D)mm

代理:台笙                                                                                                                                            (丁琳)

轉載音響技術第21期SEP. 1977 市售音響器材選介TEAC AL-700 超卡式錄音座/

資料來源:音響技術第22期OCT. 1977 TEAC A-380/AL-700/

資料來源:音響技術第21期SEP. 1977 TEAC A-100/

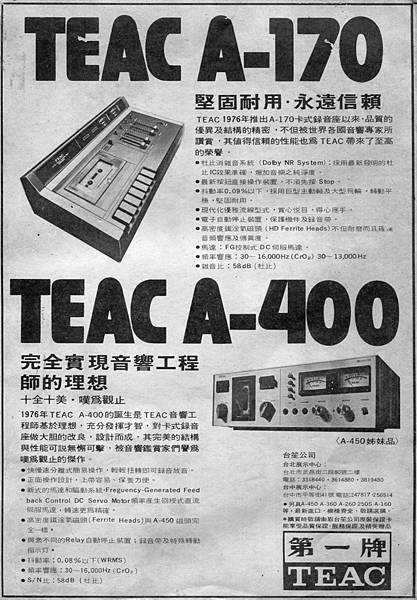

資料來源:音響技術第3期MAR. 1976 TEAC A-170/A-400/
