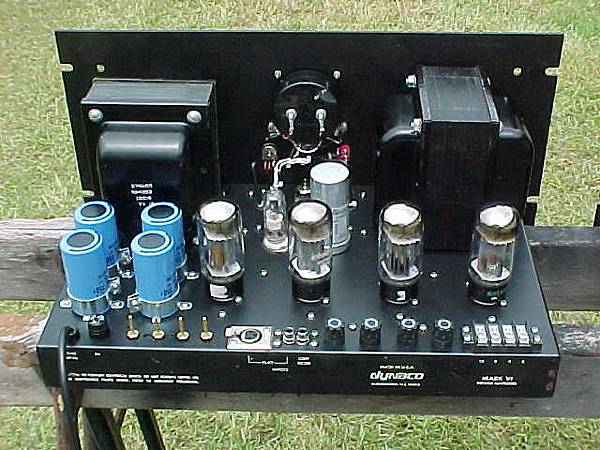

Dynaco Mark VI 單聲道功率擴大機

  美國Dynaco公司在真空管盛行的時代就以真空管機享有聲譽,目前雖然晶體管機幾乎凌駕其上,但Dynaco對真空管的製造更具有比別家更深一層的研究,尤其高級真空管機的供應更是其他音響公司無法同馳並進,現在介紹的一型Mark VI,就是在不斷改進下生產的,我們可以拿它與全晶體電路的性能比個高下。

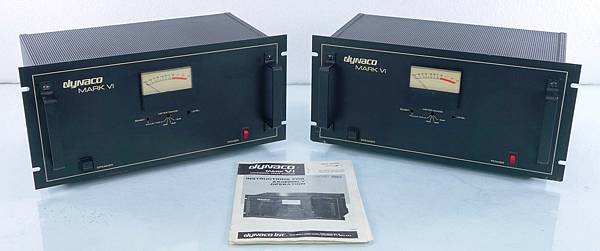

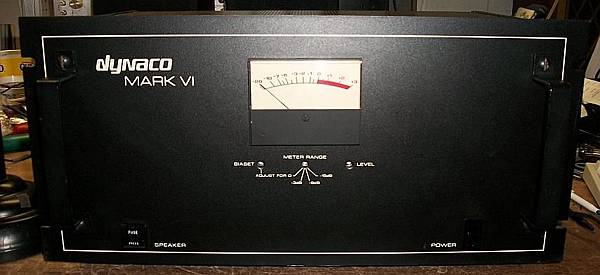

【外觀】大致講來,Dynaco Mark VI外觀仍具有最現代化的風格,雄糾氣昂的機架,從正前方面板看,你一時看不出它是真空管機,也備有兩付手把,前面板上右下角除了一個電源開關外,正中央處就是一個大型的電平指示表,指示表的範圍可供0,-3dB,-9dB及-15dB四段選擇,本機Bias可調節式的控制,尚有電平控制鈕,可操縱輸入電平大小,輸入選擇包括Phono及XLR輸入,Phono輸入時附高通濾波器可供選用,輸出端喇叭負載,可接4,8及16歐姆喇叭。

【特點】Mark VI是Dynaco公司最新的產品,是一款音樂專用的單聲道高功率擴大機,輸出級採用推挽方式,連續功率輸出達120W;功率頻寬20~15KHz±1dB在額定輸出下總諧波失真低於1%,在真空管性能上,Mark VI所採用的真空管,都是在最新的改良技術下生產,其性能較舊式者為優,尤其在噪音壓抑上特別注重,使得本機訊號雜音比高達95dB以上。

  本機所選用的零件都是經密度極高的,令電子電路皆能在最適宜的工作點上操作。所有的燈絲供應電源,均採用紋波極小的直流供電,如此措施即將可能引起的交流哼聲抑制較細。本機瞬時互調失真小,很適合一般電子樂器及PA工程播放之用,在連續全功率輸出下,照舊安全穩定地工作。設有保護裝置,以防意外短路發生,不過萬一短路發生時,推動級及負載端立時產生隔絕作用。

  真空管擴大機的輸出音質好壞,絕大部分決定於輸出變壓器性能是否優良,而Mark VI所採用的變壓器是精心設計過的,其工作容量在設計時,以相等於本機本機兩倍的額定功率,所以在任何高功率輸出下,真空管音色立即呈現無遺。

【廠方規格】Mark VI:

●功率輸出:120W連續功率

●頻率響應:10Hz~40KHz+0,-1dB

●噪音和哼聲:大於95dB

●阻尼因數:14(16Ω時)

●輸入:1.6V輸入可達滿度輸出,輸入阻抗50KΩ

●輸出阻抗:4、8和16Ω

●尺寸:19吋 × 10 1/2吋 × 8 3/4吋

代理:功學社

轉載音響技術第23期NOV. 1977 市售音響器材選介 Dynaco Mark VI 單聲道功率擴大機/丁琳

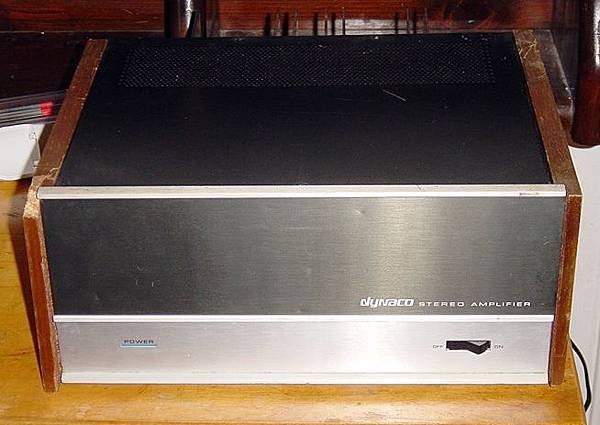

資料來源:音響技術第19期JULY. 1977 Dynaco 150/

Dynaco Mark VI-01.jpg

資料來源:電子情報雜誌第?期1978.8 dynaco MARK VI/

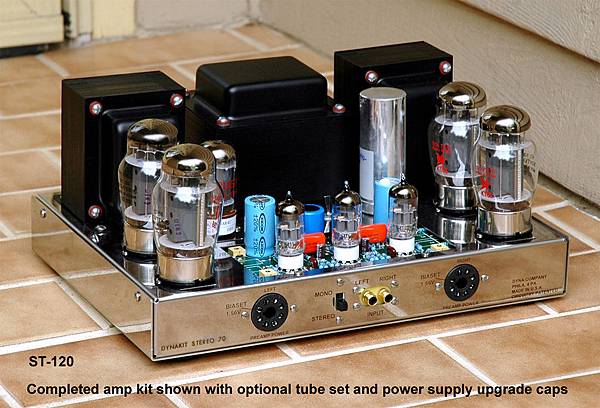

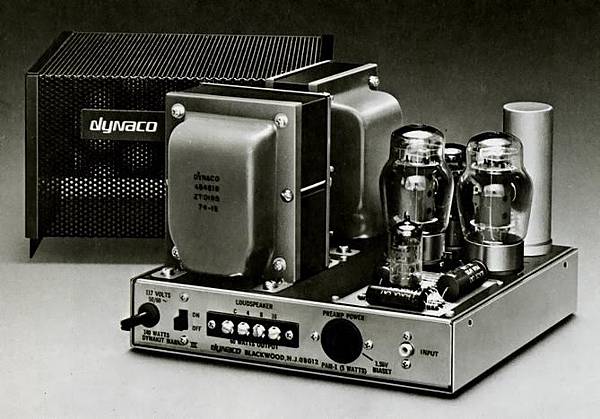

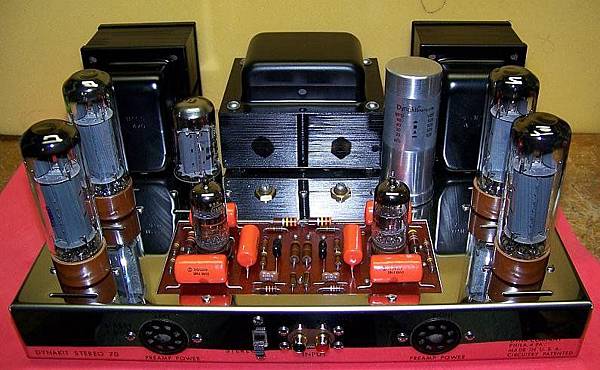

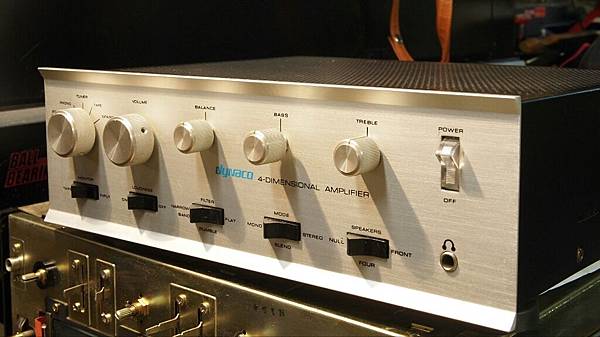

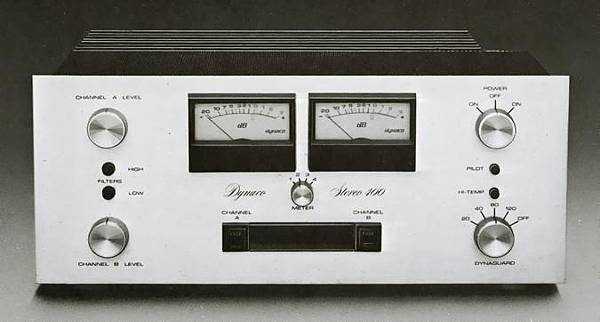

Dynaco SCA-80Q.jpgDynaco ST-400.JPGDynaco MARK III.JPGDynaco MARK VI-02.jpgDynaco ST-70.jpgDynaco ST-120.jpgDynaco ST-150.jpgDynaco ST-300.jpg

資料來源:民國67年音響指南 DYNACO SCA-80Q ST-400 MARK III MARK VI ST-70 ST-120 ST-150 ST-300
