Luxman M-4000 功率擴大機
三年前,Lux廠推出Luxman M-6000的同時其他幾家的歐美大廠,也不約而同的推出300W×2的高功率擴大機。雖然M-6000是一部性能優越的機器,但是售價卻也令人乍舌。有鑑於此Lux最近又推出了同樣的外型,相同的線路結構,而輸出功率只有180W×2的M-4000型,及更小型的M-2000。

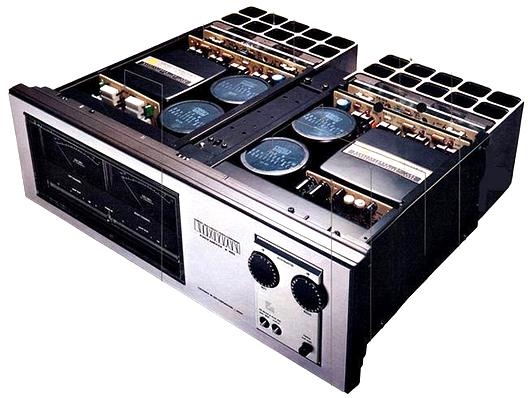

【外觀】與M-6000型完全相同的面板。指示部份與控制部分,分別安排在左右兩側。左半邊是兩個巨型具有33dB量程的VU表,為了補償VU表的無法顯示瞬間最大峯值,所以它還特別加上了LED的峯值指示器。每個聲道由七個LED指示,範圍由-15dB到+3dB。
介於兩個峯值指示器間有一個Stand by的LED指示燈。當電源接通後,它會連續閃火七秒鐘後才固定亮著。表示機器內部的工作狀況完全正常。所有的指示器均密封在一個頗為精緻的壓克力蓋內。
右邊是控制部分,上面是兩個電平衰減控制電位器可以從0dB衰減到∞,下邊三個按鈕最右是電源開關另外兩個小按鈕分別是峯值指示器的開關及可以提高VU表靈敏度10dB的開關。
手工處理的桃木機箱以及巨型的散熱片,頗具重量感。
【特性】線路採用兩級微分放大三級推挽OCL,全對稱輸出,為了提高效率輸出級是採乙類放大而在微分放大級採取甲類放大,並採定電流驅動方式,以降低失真。為了減少串音以提高聲道隔離度電壓供給是採最流行的雙電源方式。
至於保護線路它一共做了四層的保護措施。第一個是防止直流漂移電壓產生而燒毀了負載的喇叭。這個線路當直流電壓超出±3V時,它會暫時的把輸出端開路等到線路恢復了正常時,喇叭接線端再接上。
每一個功率晶體均接有保險絲當操作錯誤或不小心輸出短路時,也不會燒掉晶體。第三重保護是當散熱片溫度過高時它會自動的關機。使整部機器經常的保持在80℃以下工作。
另外一個就是電流過荷保護器,使功率晶體的工作電流保持在額定的安全範圍內。而且當這個限流器過荷時間過長,功率晶體的保險絲也會燒斷。這些保護措施可以確保,喇叭及擴大機不會因操作上不小心而損壞。
【廠方規格】
●輸出功率:兩聲道同時驅動,8Ω負載,工作頻寬20~20KHz時連續輸出180W(每聲道)總諧波失真均小於0.05%。
●最大互調失真:0.05%(7KHz、8Ω、180W/ch)
●頻率響應:3~100,000Hz
●輸入靈敏度:1V
●輸入阻抗:50K歐姆
●S/N比:108dB
●串音:在1KHz時優於90dB
●阻尼因素:100(8Ω負載)
●尺寸:485(W)×390(D)×175(H)mm
●重量:28kg
代理:益明
轉載音響技術第29期MAY. 1978 市售音響器材選介 Luxman M-4000 功率擴大機/陳志成
