從 Nakamichi 1000 談起

　　提到Nakamichi誰都會想到Nakamichi 1000這部向15吋帶速盤式機正面挑戰的三頭式卡式機,但恐怕很少人知道Nakamichi 1000竟是由一名在學的學生所設計的。

　　就技術的領先而言,Nakamichi 1000的設計是成功的,至少它創下了許多卡式機的紀錄。甚至直到現在為止,尚未發現有其他廠牌堪與一較長短。但是換另外一個角度來看,Nakamichi 1000是否真正能被大多數行家所接受卻是一個問題。因為即使其性能已凌越在盤式機上,而其造價(三年前之訂價為1000美元)差不多也超過了許多堪與相較的盤式機。如果僅是機器本身的價錢高,倒也無所謂,到底卡式帶的價格比起盤式帶總是節省點。而最大的問題是,欲使Nakamichi 1000發揮它理想的特點,一方面需要相當知識與熟練的維護調整技巧。關於這點,我們認為正是Nakamichi 1000無法普及的主要原因而站在製造單位──中道研究所的立場來看,我們也相信他們不過將它當作一項招牌而已。而其以後產製的如700型及500型乃至以Concord為名的幾個機種,才是真正暢銷的產品。

Nakamichi 600 系列

　　今年初,Nakamichi廠復又推出一個新的系列,它包含600型的卡座、610型的前置控音器及620型的大功率擴大機。就實用技術的觀點而言,我們覺得此600系列的設計,實際遠較1000型卡座為恰到好處。尤其是造型及系統設計上的突破,我們深信它很可能現有的音響工業一大刺激。

　　就整個造型而言,600系列的表現是大膽的,整個系列的三部機器,全部採用斜面設計,斜面當然是一個最方便於操作的面,不管是視覺或觸覺都是如此。既要貪圖斜面的優點,便不得不騰出較寬的位置座平台式置列,這在居處狹窄的人來說自是一項困擾,為了解決這個問題,Nakamichi設計了一種標準儀器架的機架,可以很方便地將三部機器安置到機架上去,同時裝上開關相或定時開關之類的附屬設備。Nakamichi特稱此系統為System one。

　　假如沒有這個機架,即使擺在一般縱式的音響架上,600系列亦應較一般直立式面板更方便於操作。

　　其次,600系列在系統設計上亦有相當實用性的革新,茲逐一分數如次:

600 型卡座

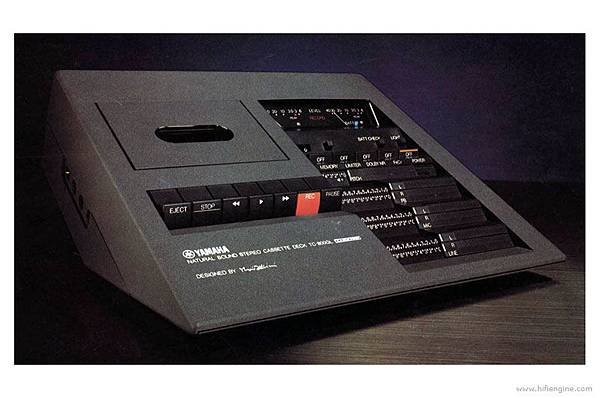

　　卡座的設計在今年以來,多流行所謂正面操作型。正面操作最大的好處只是在於垂直置列方便而不占空間,然而垂直置列仍不免有其缺陷,亦即易因高度之不當而使操作上感到並不順手。職是之故,正面操作型卡座,在卡帶槽中,上帶的裝置方式往往仍然是一個斜面。由此可證,斜面有最大的操作優點。而整個卡座的操作面均呈斜面設計的,除Nakamichi外,尚有如YAMAHA的TC800。

但Nakamichi 600和YAMAHA TC800給人的感覺似乎完全不同,主要是由於TC800有更新的造型設計,甚至所有的Level調整均用橫向滑動方式,而Nakamichi卻在系統結構上有相當的革新,茲舉其要點如次:

　　①電平指示表的指示範圍,其過荷區擴充至+7分貝。這一點對錄音機來說,似乎相當重要。因為一般流行的+3分貝的電平表,實際上乃沿用調幅廣播上的音量表而來。廣播機上+3分貝的意義乃表示100%的調變(聲頻與射頻功率相等)。而在錄音機裡,由於磁帶所能錄進去的過荷電平,是很難令人捉摸的,它不僅受磁帶類型的影響,也受偏壓及等化的影響。所以我們幾乎可以說99%以上正在使用中的錄音座,其電平表或多或少都是不準確的,除非它剛剛校調完畢,並且使用效調所用的帶子。

　　②正由於錄音機在磁帶、錄音電平及電平指示表三者之間,是極度依賴校調的東西,所以600型卡座特別設有在外部即很容易調整的偏壓及電平調整器,並分成左右即EX、SX磁帶分別可調,再以開關作為轉換控制。

　　③調整錄音機通常需要兩種工具,一是測試帶,另一為頻率響應很好、失真極低的信號產生器,其中信號產生器並非一般人所備有。為此,600型卡座內部即安置了一個400Hz低失真的振盪器,以便校調之用。

　　④另外本機附有杜比消雜音系統及38K濾波器,為免使此類含有網路特性之電路引起相位之超前或落後,本機特設有IM(內調失真)抑制調整開關及調節器。調整時可按下此開觀調整之。

　　以上是此機比較突出的一些設計,至於其他特點在其他機種上亦可見到,於此不贅。

610 前置控音台

　　此機不稱為前置擴大機而稱為控音台,主要係因其設備的完整,已不下於小型錄音室之控音台,所謂設備之完整,並不意味著開關和控制器的繁多,因為在這上面我們根本看不到一般收音擴大機或前置擴大機上所常見的響度開關、濾波器、靜音等控制。

　　而本積最令人激賞之處乃是它把一般安置在功率擴大機上的電平表移到前級來了。本來在功率擴大機上安置電平表,除了使人感覺到它在「動」之外(尤其是四聲道,似乎非有四個表不可)似乎沒有什麼意義。可是如果把電平表移到前置上來,情況就完全不一樣了。這個情形好比我們只在汽車的駕駛台上裝有時速表而不裝引擎轉速表一樣(有些機車加裝此表亦是滑稽的),因為引擎轉速透過變速箱之後,它和時速的比例是固定的,只有最彆腳的駕駛,才會用低速檔跑快車(即使上坡也應感覺出來引擎是否超速而過熱)。雖然我們舉這個例子,在程序上和擴大機電平表的位置程序正好相反,但其「超載表示之必須」功能則是一致的。因篇幅有限,盼有心人對此作一番深思。

　　有關本機設計上之特點除以上所述外,主要為它每一個訊源輸入均可與兩個LINE作混音控制,因此傳統的輸入選擇開關變成了個別的電平調整器,而選擇開關之功能則變成LINE A、LINE B Mixing及Test tone四檔,有關這些功能實在不易以文字描述得很透徹,以下僅附刊該機之系統圖,以供有心的讀者作進一步的了解和認識。
