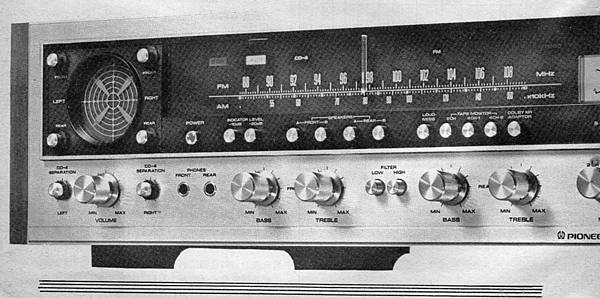

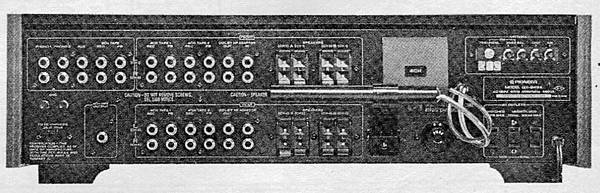

患者: PIONEER QX-949 四聲道收音擴大機。
病情: 收音或聽唱片時四個揚聲器有時全無輸出,有時正常,雙聲道使用時也一樣。

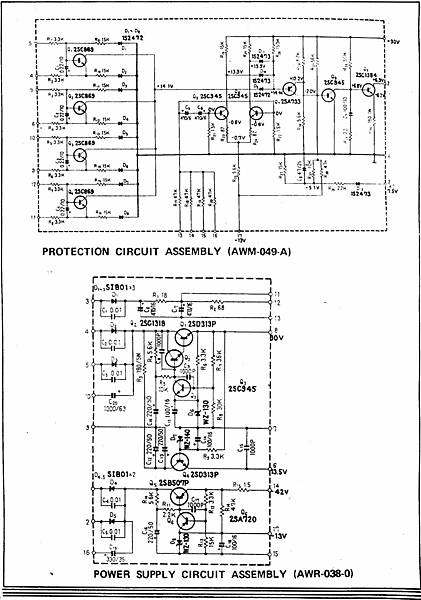

診斷: 由於本機的故障情況是四聲道同時發生的,因此首先聯想到的便是揚聲器保護電路,在OCL放大電路裡,有兩組正負電源供給到功率晶體之兩端互相擔任推與挽的工作,在開機以及電路故障時,中點電位可能有偏移的現象,保護電路就會切斷揚聲器,使揚聲器不致因流有過大的直流電而損毀,因此初步判斷本機的毛病可能在四組功率放大電路中之任何一組有間斷性之故障而引起,因此先翻開電路圖,將揚聲器電路研究一番,圖一即為本機之保護電路,接線點1與2連接到揚聲器保護繼電器,繼電器必須吸下才能接通揚聲器,圖中之Q9擔任揚聲器保護繼電器之開關,當Q9 ON時繼電器始吸下,揚聲器接通功率放大器,當Q9 OFF時繼電器跳開揚聲器便與功率放大器分離,Q9要ON其基極必須有適當之偏壓,其偏壓由R33供應,當開機時+30V電源經由R33向C7充電於是Q9之基極電壓漸漸上升,直到Q9之集極足夠使繼電器吸下後始接通揚聲器,這段時間由R33與C7所組成之時間長數決定,本電路約為三秒鐘,此後如果要使繼電器跳開便只有由Q8 ON後把C7之充電積存電壓放電,於是Q9之基極便沒有偏壓,Q8之基極由三處偏壓R31供給正偏壓R32與R38供給負偏壓,正常情況下Q8應為截流偏壓,即OFF狀態,要使Q8 ON則必須使Q7 ON,使Q8之偏壓偏正,Q7之基極三只二極體D9 D10 D11組成一個三個輸入的OR電路,也就是說這三個二極體有任何一個導電時,Q7便會ON,D9之導電由Q1~Q4控制,Q1~Q4是用來保護功率放大電路之靜止電流過大或輸出過荷,四組8個接點分別接至四聲道功率放大電路之射極電阻,當射極電阻之壓降超過一定值時就會使Q1~Q4導電而使Q7 ON。D10與D11分別由Q5與Q6控制,Q5與Q6為差動式放大電路,兩者之基極輸入均來自接點13 14 15與16,這四個接點接至四個功率放大器之輸出,Q5之輸入串聯了兩枚電容C5與C6,因此其輸入只有交流訊號而無直流成份,Q6則無串接電容,因此假定輸出電路之中點電壓有偏移時,Q5與Q6便無法平衡,任一聲道輸出偏正時Q6呈ON Q5呈OFF,而使Q7 ON,如果任一聲道偏負時Q6呈OFF Q5呈ON,亦使Q7 ON,因此無論輸出偏正或偏負都能使繼電器跳開保護揚聲器,本機究竟為何原因切斷揚聲器電路呢?只有拆機檢查了。
拆機後先找保護電路電路板,找出Q7,開機後等候毛病出現,毛病未出現前先量量四組功率放大電路之輸出電位在無訊號輸入時均為零,在接點4-5,6-7,9-10,11-12上之電壓均甚微小相當正常,待毛病出現,量Q7之基極無電壓,表示確有一個二極體導通,於是再量Q5 Q6與Q1~4之集極發現均電壓並有些微負電壓指示,按理說Q5與Q6必定只有一只ON,另一只集極應有電壓,現在居然全無電壓,莫非+30V電源故障?一量第1接點,果然沒有電壓,原來是電源電路出了問題。
處方: 先看一下電源電路的線路圖,發現這30V電壓是由一組穩壓電路供給,這30V電壓除了供給揚聲器保護電路外,還供給至均衡放大器,四聲道解調器,音質控制放大器以及功率放大器,因此如果此電壓故障的話可以說所有音頻電路便不能工作,找到穩壓電路線路板,+30V輸出在第8接點,再量仍無電壓,再往前量最方便測試的地方是C20,此處電壓約有40V應屬正常,再量Q1 2SD313P之基極電壓發覺Q1之基極無電壓,再量Q2之基極電壓高達40V而Q2之射極亦有40V之電壓,Q2之射極輸出直接接至Q1之基極,Q2之射極有40V之電壓而Q1居然沒有電壓,如此看來毛病只有在線路板上了,拆下電路板之四個固定螺絲,把線路板反過來檢查,用放大鏡檢視Q1之基極焊接點與Q2之射極焊接點,發現Q2之射極似有焊接不良的情況,俗稱「冷焊」。經把接點清潔處理重新焊過後一切恢復正常。
檢討: 揚聲器保護電路是用來保護揚聲器的,所以它必須經常保持可用狀態,最好做定期檢查,以免保護電路失效時(如本文所述電路之Q7開路或失效時)即無保護作用。每次檢修後亦須試試其保護效能,可以模擬訊號供給各種故障訊號試試繼電器之動作。
本機的「冷焊」毛病常常在電子電路中出現,由於人工或機械焊接時常因過分迅速或未處理妥當,焊接完畢後的檢查又沒檢查到,看似焊了其實沒有實際焊好,使用日久引線表面些許氧化後便出現毛病了,修理時最好把零件拆下接點表面刮清潔後再重焊。
轉載音響技術第5期 MAY. 1976 HI-FI 診療所/Pioneer QX-949 四聲道收音擴大機/梁 雄
