Rotel近年來生產的中、低價系列,遠比預期的要求要高,現在Rotel RA-1412的生產,進入了高價的系列。每邊輸出110瓦(8Ω負荷20~20,000Hz),總諧波失真曉於0.1%,具有其他擴大機所有的控制裝置及少部份獨特點。
Rotel RA-1412外觀巨大,前面板21¼"x7"及機深17",淨重48磅,這是因為電源供應完全分離為兩部份,僅靠電源開關和接線有效的使兩個聲道完全獨立。

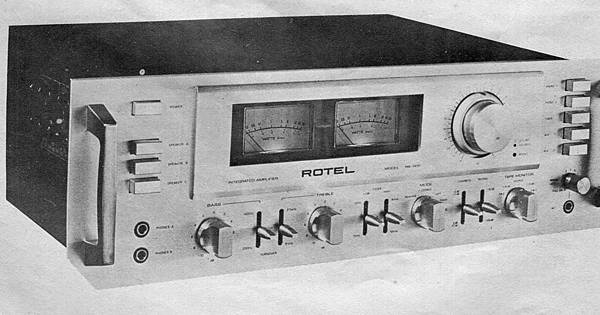

前面板兩旁裝有巨型把手,中央占大部份的是顯眼的第二面板,包括兩個明亮的電表和同心圓的音量、平衡旋鈕。電表上刻有對數的直讀式功率輸出,由0.01瓦至200瓦。音量旋鈕22段,每格2dB增減累進至-60dB最後為完全無聲。環形平衡控制據中央定位裝置。
面板上方左邊是按鈕式電源開關和三組控制按鈕。兩個耳機插孔。上方右邊五個按鈕──三個高電平唱頭輸入及兩個動磁式電平選擇,下方為麥克風插孔和混合電平控制旋鈕,拉出時開啟麥克風等化電路。
其他旋鈕形成一線排列在面板下方,包括低音、高音音質控制(11段旋轉式),在兩個音質旋鈕中間為一對三點式開觀選擇低音控制點(200Hz或400Hz),高音控制點(2500Hz或5000Hz)中央位置切除音質控制。高低音濾除每音程12dB削減,低音(15或30Hz),高音(8,000或12,000Hz)。形式選擇──立體、立體反相、左聲道單音、右聲道單音、左/右單聲五段。
響度補常具有兩種不同的響應特性,10,000Hz時提升6dB或3dB,50Hz低音提升20dB或10dB。靜音裝置可降低音量10或20dB,此兩種裝置可以暫時將低音量和低音量低音及提升高音,以補償人耳的不足。

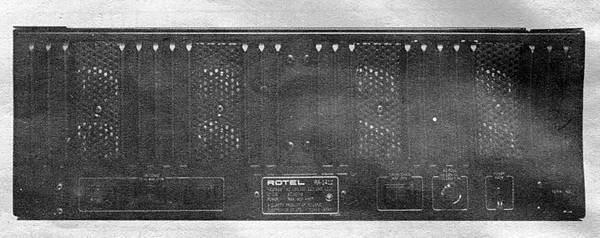

錄音鑑聽具5段控制──音源、放音二組及複錄拷貝。錄放音使用DIN規格,唱頭阻抗以滑動開關控制(25、50、100KΩ)輸入電平(2、4、8微伏),前級放大級後級部份輸出與輸入在機箱外部以開關連接或分開。左方為三對喇叭接線座,功率晶體散熱片佔據了後面板的大部份,下方四個交流電源輸出插座及電源保險絲。後級部份未使用保險絲而以電子保護,遇過荷或短路立即切斷電源以免損害擴大機,當保護線路工作時在兩個電表間的紅燈點亮,當此情形發生時,必須關機一會兒後再開。保護電路在開機時延遲15秒鐘後接通喇叭以免瞬時衝擊使喇叭受損。美金價格 749.95元。
測試: 開機一小時後調至最大音量5分鐘,測得以1,000Hz訊號為準,8Ω負荷每邊128瓦,4Ω時增加至182瓦,此時保護電路開始工作,16Ω時減為每邊81瓦。總諧波失真1,000Hz時任何可聽輸出電平幾乎都是0.015%,最大輸出時為0.03%,130瓦波形剛開始畸變時為0.05%,內調失真由20mW至130W為0.025%至0.05%,只在3.5mW輸出時上升至0.13%。這證明RA-1412在交越失真(主要產生二次和三次諧波)。由20~15,000Hz最大輸出時可聽頻率總諧波失真0.025%到0.033%最大為0.045%(20,000Hz)。-3dB和-10dB輸出失真小於全功率輸出時失真。
高電平輸入只需40mV輸入即達10瓦輸出,信號雜音比(S/N)優於80dB,唱頭輸入靈敏度(2、4、8mV)各只需0.6、1.1、2.2mV可達10瓦輸出,S/N為75.5dB,三種電平唱頭輸入產生過荷情況時輸入電平各為310、580和1150mV,麥克風輸入靈敏度0.54mV,S/N 72dB,但是能輸入信號產聲器產生的10V輸出而不發生畸變。
低音音質控制具兩段控制頻率,高音控制的兩個交越點近似標稱的頻率,任何具水準的聽者,這些音質控制應該滿足他所需要的頻率響應特性。高、低音濾除每度音程降低12dB,6300和9,500Hz高音濾除-3dB,低音濾除在20和35Hz時-3dB,可以濾除唱盤的吼聲而毫不影響聽的節目。
響度補償經過細心選擇,因此在-20dB音量控制位置以下並不影響輸出。低音提升非常柔和直到音量旋至-37dB以下時變得極為猛烈。據標稱的數字3dB/10dB位置應該提升6dB/20dB的一半,不過,不論靜音開觀位置在10或20dB,都應該在任何選定的音量水平表現所希望的響度補償,高頻部份提升幾乎不能測出直到最低音量的位置。

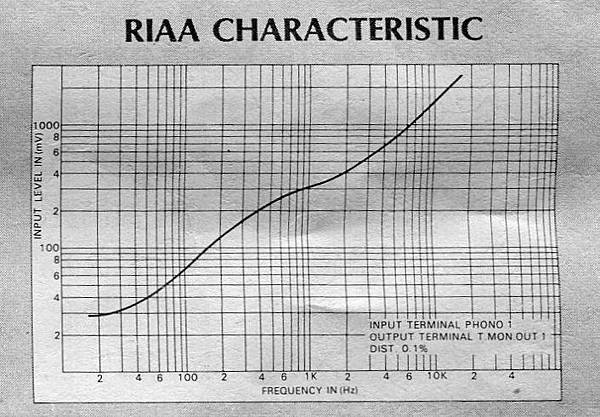

RIAA等化唱頭曲線由100到20,000Hz內±0.5dB,35Hz時低音平滑上升+3dB,當我們使用流行的幾款唱頭時,唱頭的磁誘並不影響,因此頻率上達20,000Hz只改變0.5dB。
評述: 我們的測試顯示各項數字超越Rotel所標稱的數字,由這部機器不凡的表現,是部超水準的擴大機。但是在市場上的售價卻很實在,換句話說,我們懷疑同樣輸出功率,同樣控制旋鈕的好機器,是否能賣如此便宜的價格。
以教學性質來說,兩個輸出電表頗具功用,許多人會發現他所順耳的音量電平只是幾千毫瓦,而感到難以置信。我們測試的機器; 電表指示的瓦數要比實際功率超過20%到50%,(這點假定以8Ω負荷為準)。有時候電表的讀數比較接近4Ω負荷的功率。
RA-1412在特性和線路方面名不虛傳,人體工學在今日設計擴大機極為重要,尤其是比較機器時,旋鈕和開關的平滑、輕盈的感覺令人舒暢,當我們把所有旋鈕旋至最大,開關撥在中間,RA-1412完全寂靜,(高電平輸入連接但切除)。這種寂靜即使高價機器也不見得能如此。我們並不知道設計時是否具有特別短路開關或者優良的電路設計,Rotel RA-1412不但做到所想做的,也做到了事先所未想到的,總之RA-1412確實優良並具有良好的整體設計。
轉載音響技術第7期 JULY. 1976 國外音響產品透視/Rotel RA-1412/
