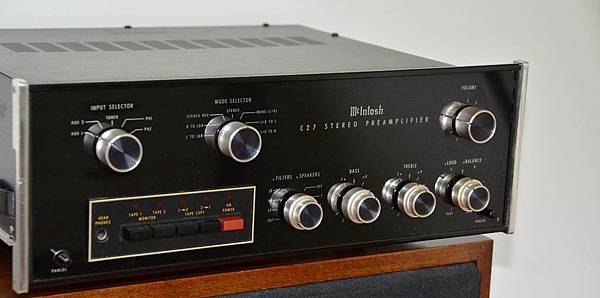

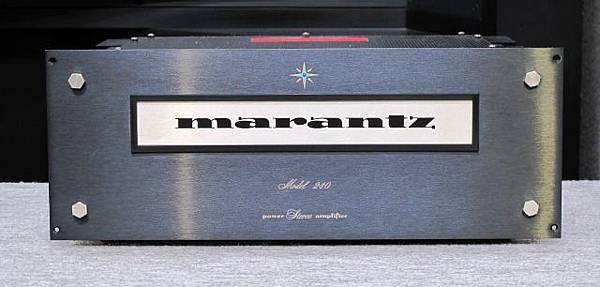

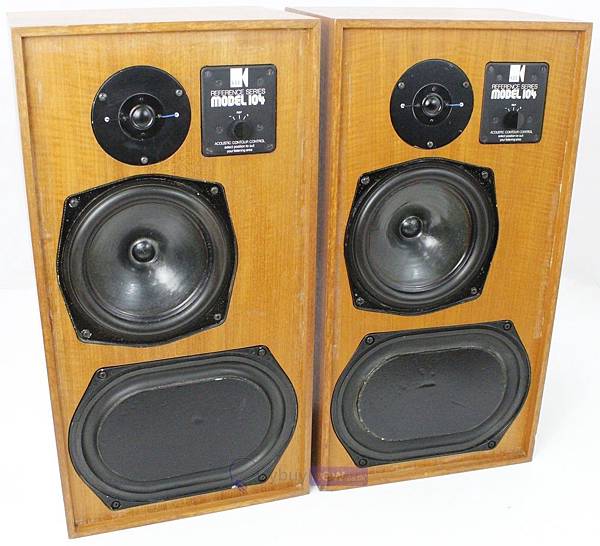

患者: McIntosh C-27前置+Marantz 240 功率擴大機+Dokordor 7010 盤式錄音座+Technics SL-1300 唱盤+KEF 104 喇叭。
病情: (1)在無訊號輸入時喇叭有連續性嘶嘶聲,尤其在聽唱片時嘶聲更大。
(2)盤式錄音座錄音帶之運行不良,速度不穩定,使用半小時後馬達就停止運轉。
診斷: 第(1)個病情「嘶聲」發生的地點通常以前置擴大機的可能性最大,功率擴大機亦有發生嘶聲的情形,但是這兩種禍源可以很簡單地由音量控制器分辨,音量控制器旋小後嘶聲隨即減小的是屬於前置擴大機的故障,如果音量控制器旋小後嘶聲仍然不變,須把前後級間的連接線拔掉,如果嘶聲仍在,是後級產生的; 本機組經用此法試驗後證實為前置擴大機C-27產生的。嘶聲發生的原因以電晶體雜音居第一位,前級電路內的電阻及電容亦有產生嘶聲的可能。本機的嘶聲右聲道最大,左聲道比較小,而且無論在Tuner、Aux 1貨Aux 2均有不隨音量控制器變化的嘶聲,而且在Phono位置時嘶聲變大且隨音量控制器變化,看來本機的毛病真不小,本機購自某音響店不到一個月就發生這種惱人的故障而極可能是買來時即有的故障,只是沒有注意罷了。因此照我的診斷,毛病應是零件選擇不良,尤其是電晶體之選擇。
第(2)個病情發生在盤式錄音座上,這部Dokorder 7010盤式錄音座是Onkyo公司十餘年前的產品,錄音帶運行不良的原因不外乎(1)馬達不好,(2)傳動皮帶變質,(3)傳動軸上的橡皮輪壓力不足或太大。這些原因都很容易檢查出來,經檢查後發現馬達發熱異常,而且約半小時後馬達根本就不轉了,再查錄音帶傳動部份之運轉均很正常並無缺少潤滑或吃力的情形,應該不致於給馬達帶來太大的負荷,馬達的負荷不大而會異常發熱,只有馬達不良或供電異常了,檢查馬達時發現馬達的兩組線圈有一組電阻約30歐姆,另外一組約200歐姆,如果是單方向運轉的馬達兩組線圈電阻不同是不能算錯的,通常啟動線圈的線徑都小一點電阻比較大,但本機是自動往復六個鐘頭的錄音座,馬達需要正反兩方向的運轉,兩組線圈應該相同,才能使正反轉均有足夠的轉動力,目視檢查並未發現馬達有超溫燒焦的現象,旦發現馬達固定螺絲及固定點似有被動過,因此打電話詢問原主,得知馬達在一個月前已被更換過,更換前的故障是根本不轉,更換後轉了但不很理想。手邊正好有一部剛向本刊白金弘先生購得的數字電容表,順便量一下該馬達的啟動電容器,外殼上的標示為350V AC 4.5uF,量出來的結果只有0.14uF,原來是這個啟動電容在作怪。
處方: 找來一只相同規格的電容器裝上後馬達轉動的力量已增大甚多,但是反轉的力量還是比正轉小很多,據我判斷原來的馬達並沒有壞,因此要主人設法找回舊馬達,等裝上舊馬達後正反轉均很正常。這個錯誤是由於前一次修理人員不正確的診斷所引起的,還好換下的馬達並未扔掉,否則這部Dokordor 7010便要因更換不到原款式馬達而遺憾終生了。
至於C-27的嘶聲由於找不到線路圖增加了診治時的很多不便,幸好本機只是前置放大,只有一片包括兩個聲道的線路板,從輸出輸入的引線上很快地就分辨出RIAA均衡放大及音質控制放大電路,先從RIAA最前級的晶體開始動手術,換上二只2SC1000後,嘶聲減少了許多,但是仍然還有,RIAA等化器上一共有六個晶體除了一只PNP外其餘均為BC546,把四只BC546,均換成2SC1000後Phono位置的嘶聲已顯著降低,但不隨音量控制之嘶聲卻仍然存在,音質控制電路上總共有四只晶體,全部使用BC546,由於均衡網路的關係,對此型號晶體已不俱好感,全部更換後再試,嘶聲已降低到可以容忍的水準,雖然BC546的特性找了幾本DATA Book均未找到,逕自換上2SC1000似有不妥,但換用妥後所做的失真、方波及試聽試驗,一直都很滿意。
檢討: 這部McIntosh C-27不知為何處所生產的,名牌尚未見有註明,內部零件電晶體BC546為歐洲編號,電容器為日本產品,由零件選擇之疏忽來判斷,似乎不是McIntosh原廠出品的。
編者按: (據知有很多McIntosh C-27均有類似毛病,且市間流傳著說那是McIntosh的特殊設計,以增加Hi-Fi感,願知者一笑。)
轉載音響技術第30期 JUNE. 1978 HI-FI 診療所/McIntosh C-27前置+Marantz 240 功率擴大機+Dokordor 7010 盤式錄音座+Technics SL-1300 唱盤+KEF 104 喇叭/梁 雄
