LUX R-1120 收音擴大機

廠家規格

調頻(FM)部分

●實用靈敏度:單聲道為 10.3dBf(相當於 1.8 微伏);立體聲為 17.2dBf(相當於 4.0 微伏)

●50 分貝寂靜:單聲道為 14.1dBf(相當於 2.8 微伏);立體聲為 36.8dBf(相當於 38 微伏)

●訊號雜音比:單聲道為 74 分貝;立體聲為 70 分貝

●選擇性: 80 分貝

●總諧波失真:單聲道 100 赫及 1 千赫時為 0.1%,6 千赫為 0.2%;立體聲 100 赫時為 0.2%,6 千赫時為 0.4%

●頻率響應: 20 赫到 15 千赫,始末點為 0.2 分貝和 -1.5 分貝

●捕獲率: 1.3 分貝

●假象排斥力: 80 分貝

●中頻排斥力: 85 分貝

●調幅抑制力: 55 分貝

●立體聲分離度: 100 赫為 45分貝; 1千赫為 48 分貝; 6 千赫為 42 分貝

●副載波及 SCA 排斥力: 60 分貝

調幅(AM)部分

●實用靈敏度:使用室內天線時每公尺為 200 微伏

●訊號雜音比: 52 分貝

●假象排斥力: 75 分貝

●中頻排斥力: 80 分貝

●選擇性: 32 分貝

●總諧波失真: 0.5%

擴大器部分

●輸出功率: 8 歐姆負載時 20 赫到 20 千赫間每聲道 120 瓦

●額定總諧波失真: 0.03%

●額定內調失真: 0.03%

●頻率響應:高電平輸入時 -1 分倍以上的頻率響應為 15 赫到 60 千赫

●輸入靈敏度:唱頭為 2.6 毫伏(mV);高電平為 160 毫伏

●唱頭輸入過荷點: 160 毫伏

●訊號雜音比:唱頭為 72 分貝(輸入為 10 毫伏;"A"加權時為 94 分貝);高電平輸入"A"加權時為 95 分貝

●高音控制範圍: 10 千赫時為 ±13 分貝或 ±8 分貝(視選用的交越頻率而定)

●低音控制範圍: 100 赫時為 ±11 分貝或 ±6分貝(視選用的交越頻率而定)

●濾波器工作起點及分貝變化率:副聲頻為 15 赫,每音階(八度音程) 12 分貝;低頻為 70 赫,每音階 12 分貝;高頻為 7 千赫,每音階 12分貝

一般規格

●耗電量:滿功率輸出時為 500 瓦

●外殼尺寸:寬 19 5/16 吋(49 公分);高 7 3/32 吋(18 公分);厚 16 21/32 吋(40.8 公分)

●重量: 37.4 磅(17 公斤)

●參考價格:美金 995.00 元

　　大約三年以前,當美國的 LUX 音響公司開始推出他們母公司日本 LUX 公司的產品時,他們就決定出售一系列在設計上以音響效果和機件品質並重的高級擴大機、調諧器以及前置擴大機一類的器材。這家至今有五十三年歷史的老店在世界上其他的許多地方以多種不同的價格傾銷成套的收音設備已經有相當長的時間,但一直到了距離當時差不多一年以前當他們的最新型接收機發展出來時,LUX 公司才決定在美國開拓這些新產品的市場,以使他們普受歡迎的音響產品有一個完善的銷售網。而且為了強調這些新型收音設備不是「人云亦云」的平凡貨色,特別命名為「調諧擴大機(Tuner-Amplifiers)」目的要向消費者灌輸一個觀念:它們的音響效果絕不亞於分離式的音響組合。

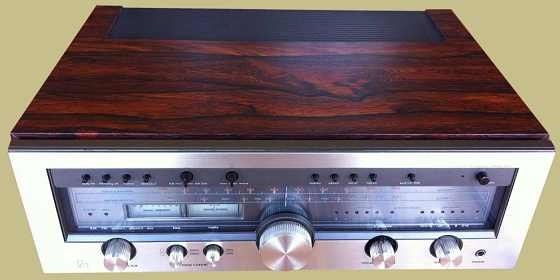

　　所有 LUX 出品的接收機外觀都很相似。前面板主要是一大塊青銅色的選台刻度表。其中較上面的部分排滿了不常用到的控制設備和開關（爲了避免看來雜亂無章全部經過巧妙的掩飾），主要控制設備位於面板上偏下方的顏色較淺部分，兩者之間留有相當大的距離。上方的次要控制設備包括一個杜比調頻開關（Dolby FM Switch，選用杜比解碼器時用，後者以空心多腳連接器固定在機座後面）、一個錄音座開關（Tape Monitor Switch，可供兩個錄音座使用）、錄音帶轉錄開關、單聲道/立體聲方式選擇開關、響度開關、副聲頻及高低頻濾波器開關、電源開關和調整刻度板上所有LED功率指示器用的一個靈敏度開關（每聲道用6個LED，指示範圍從-18分貝到0分貝，對應輸出功率峰值從120毫瓦到120瓦，分做兩段表示）。

FM和標準AM頻率刻度表在這些控制設備的下面，配有光線柔和的照明裝置，當電源接通時會照亮這些刻度表。選台刻度表的下面，左側為杜比系統和FM的指示燈加上配備照明裝置的信號強度表及中點調諧指示表；還有一個指示電源接通用的單獨LED，當電源剛接上時，這個LED會閃爍不定地發光直到電壓趨於穩定為止，然後喇叭才由電子控制的開關電路接通，此外，只要擴大機的部分保護電路一旦發生作用，這枚LED也同樣會發光。

　　主要控制設備包括一個輸入選擇開關（有兩個唱頭、AM、FM和AUX可供選擇）、低音和高音控制旋鈕（把這兩個旋鈕拉出可以改變音質控制的交越頻率）、雙層同軸（Dual-Concentric）的音量和平衡控制旋鈕、揚聲器系統選擇開關、耳機插座和一個位於中央配備飛輪的選台旋鈕。

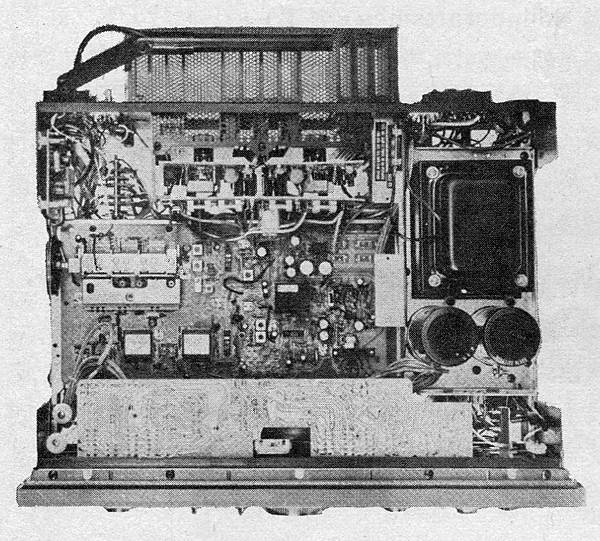

R-1120的後面板裝有三組彈簧喇叭接頭，其中兩組是一般喇叭用的，第三組則專為靜電喇叭而設。保護喇叭的保險絲設在喇叭接頭的下面。金屬護網（用以保護輸出電晶體，以免碰到散熱器）的右邊是四個天線接頭（連接75歐姆或300歐姆FM天線和外加AM天線用）、一個基座地線接頭、兩組唱頭輸入插座、AUX、錄音機輸入和輸出插座（其中一組並附有多腳DIN插座）。一個天線衰減器開關（在FM訊號較強的區域使用）也裝在後面板上的這一部分中，還有一支大型棒狀的鐵粉心AM天線，可以向各方面旋轉、伸長以求最好的接收效果。

AT-35-001

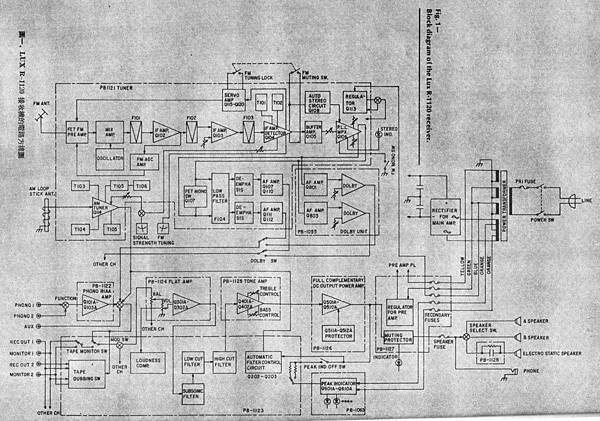

　　圖一是R-1120的電路圖方塊，FM調諧器前端的射頻（RF）放大級採用四組連動式可變電容器和雙閘（Dual-Gate）金屬氧化矽場效應電晶體（MOS-FET）。爲了尋求良好的選擇性並維持足夠的頻寬以產生低失真的單聲道和立體聲音響重現效果，中頻（IF）放大器採用線性相位陶瓷濾波器。經過一只由四聲道檢波器和限制器電路構成的IC解調後的混合聲頻訊號被送進一個IC相鎖環路解碼器（PLL Decoder），再進入IC低通濾波器濾除副載波輸出。一套LUX稱之為「閉鎖環路調諧系統」的自動頻率控制電路（AFC）會將接收到的訊號鎖定，但為了避免相近頻道的強訊號混入，「鎖定」的範圍只限於該頻道左右100千赫之內。R-1120的AM調諧器採用三組連動式的可變電容器和自動增益控制電路（AGC），中頻放大級採用陶瓷濾波器。

FM調諧器部分測試報告

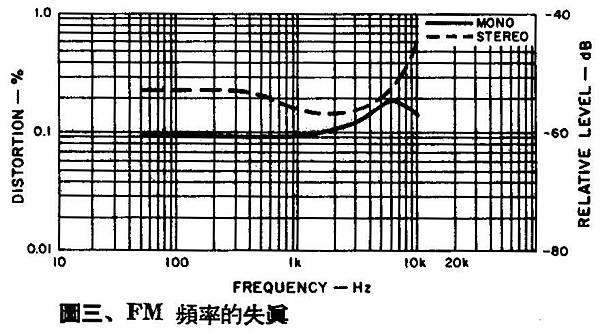

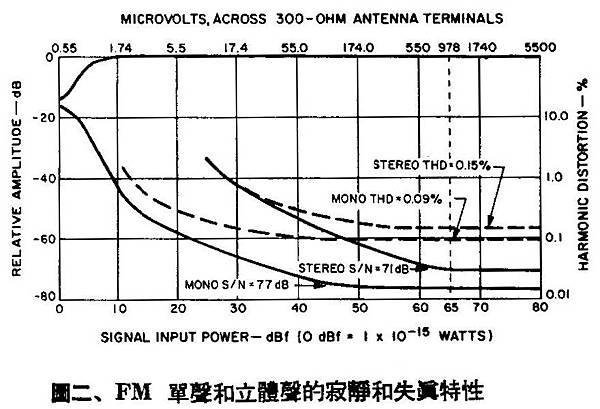

實用靈敏度單聲道是10.3dBf，正好和說明書的範圍相同；立體聲由立體聲的調整極限（Stereo Switching Threshold）測試而不實測雜音和失真的結果是22.1dBf（自動選擇立體聲方式時總諧波失真降到1.3%）。要達到50分貝的寂靜點（Quieting Point）所需輸入訊號強度單聲道只要12.5dBf，立體聲只要36dBf，都比規範好一點。最佳訊號雜音比，當輸入訊號強度為65dBf時單聲道為77分貝，立體聲為71分貝，比起規範值都高些。1千赫的總諧波失真，單聲道為0.09%，立體聲為0.15%，仍然比規範優越。以上測試的結果全部可見於圖二；圖三的曲線則分別表示選用單聲道和立體聲方式時失真和頻率的關係。

AT-35-002 AT-35-003

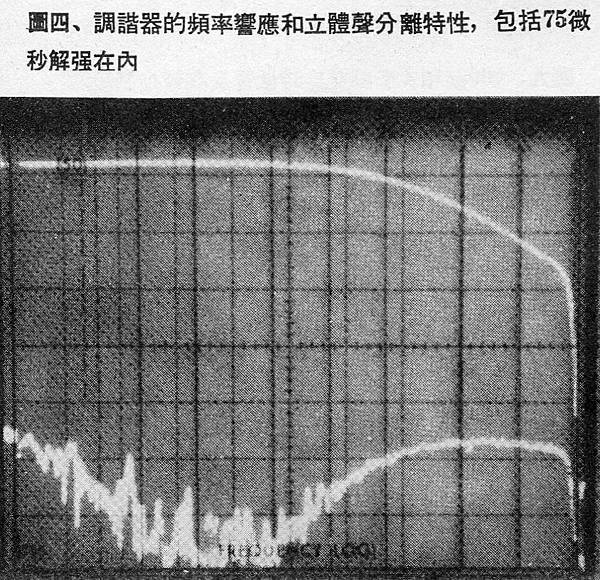

　　當選擇性為83分貝時，測得捕獲率為1.2分貝。假像及中頻排斥力都是85分貝，混附率排斥比（Spurious Response Rejection）超過90分貝。負載波和SCA排斥力都在70分貝以上，遠勝於規範值。如果使用此機來收錄FM廣播，錄音座上根本不必有立體多功調解級（MPX）濾波器就可得到相當好的效果。靜音控制幅度為13.5dBf，極為理想。圖四的掃頻照片是FM頻率響應（包括75微秒的解強特性）以及對應的立體聲頻道中的串音（Crosstalk）。15千赫以下的頻率都在-1.2分貝的響應範圍內，立體聲分離度在中頻為51分貝，100赫時為48分貝，10千赫時為38分貝。

AT-35-004 AT-35-005

AM調諧器部分的性能

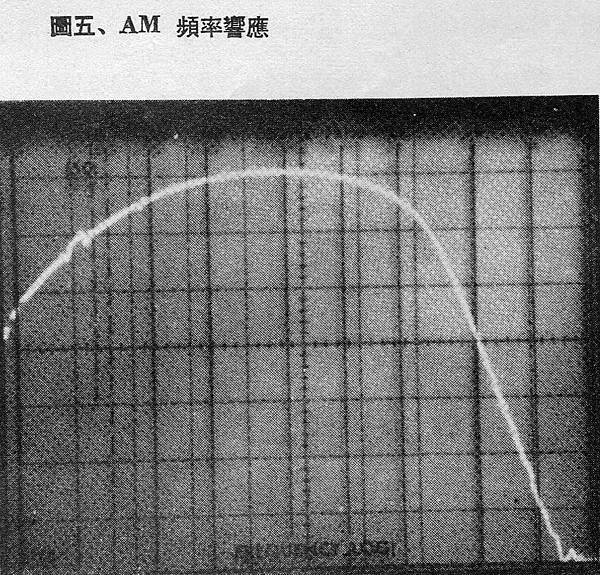

　　由於許多讀者的要求，Audio雜誌爲立體聲接收機測試AM的一些性能已不是第一次。他們認為在LUX R-1120（以及差不多所有Audio最近測試過的收音設備）的情況下，正如圖五的示波器之可以看到的，AM的頻率響應事實上沒什麼可談的。因為AM調諧器的許多性能如訊號雜音比、總諧波失真、假像及中頻排斥力等，實際產品往往達不到規格標準，LUX和許多接收機製造業者只好限制頻寬作為補救的方法，結果便造成像我們在圖五中可以看到的頻率響應。說不定將來在謀求立體聲AM調諧器的製造過程中，能為接收機製造業者帶來AM設計原理方面的新靈感，但是在目前如果你需要頻率響應較寬的AM調諧器，只有另想辦法了。

擴大機和控制部分測試報告

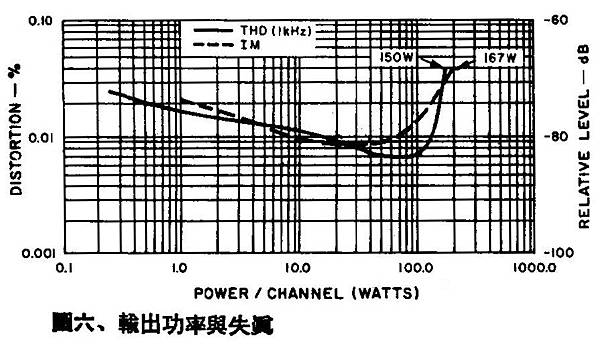

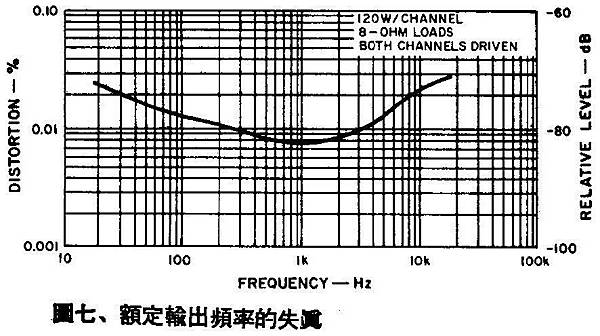

　　R-1120的功率擴大機部份以1千赫訊號測試，負載8歐姆時，總諧波失真達到低額定的0.3%的輸出功率每聲道至少有150瓦；當內調失真增高到額定的0.3%時如圖六所示，輸出功率可高達每聲道167瓦。額定輸出功率頻寬（如圖七）從15赫開始，截止點的頻率比20千赫還高出一點點（總諧波失真不超過0.03%的頻率中之極限值）。阻尼因素在8歐姆負載時以50赫頻率測得為52。

AT-35-006 AT-35-007

要達到額定輸出唱頭輸入需2.8毫伏；唱頭輸入過負荷點高達250毫伏（頻率為1千赫時），遠超過廠家宣稱的160毫伏。唱頭的雜音比，輸入在實用靈敏度範圍內（〝A〞加權）時為78分貝﹔輸入增強到10毫伏時轉變成86分貝。RIAA等化相當精確，誤差不超過0.3分貝，頻率響應以高電平輸入測試結果，在-3分貝的始末頻率4赫到170千赫之間都很平穩（其間-1分貝的始末頻率為10赫和65千赫）。高電平輸入時的哼聲和雜音對於額定輸出（〝A〞加權）的比值為100分貝，殘餘雜音還稍微低些，〝A〞加權時與預定輸出相比為103分貝。

AT-35-008 AT-35-009 AT-35-010

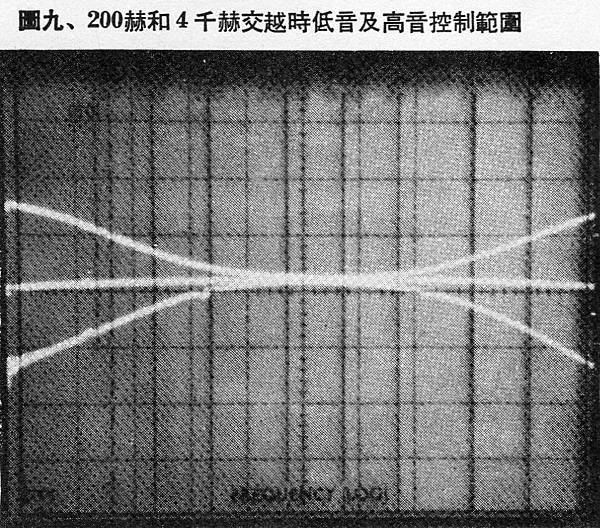

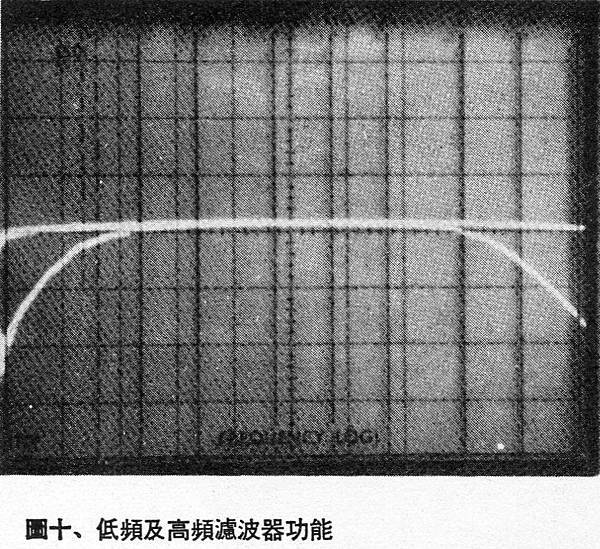

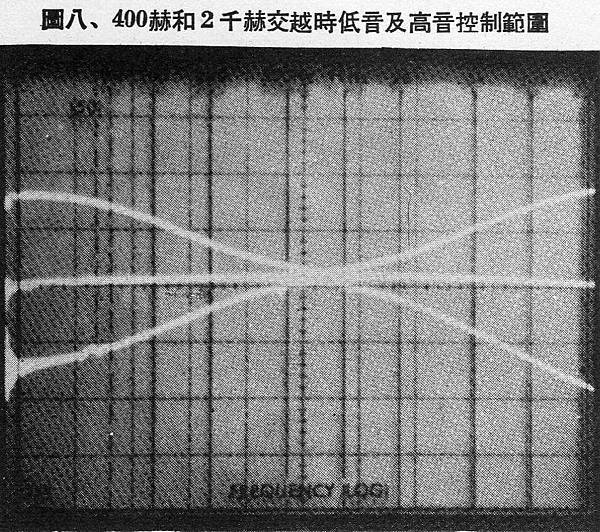

　　圖八是低音和高音旋鈕按下時的音質控制範圍（2千赫和400赫交越）在示波器上的掃頻照片；圖九也是音質控制範圍，旋鈕拉出來以後的結果（200赫和4千赫交越）。圖十表示濾波器的功能，圖中示波器掃頻的範圍只限於20赫到20千赫間，副聲頻濾波器開始切除點在15赫正是-3分貝，一如規範所稱，但在圖上看不到；低頻和高頻濾波器工作範圍的轉移則清晰可見，每音階12分貝的變化率和規格註明的切除點也甚為明顯。

AT-35-011

圖十一的多重掃描示波照片可以看出響度補償電路的工作情形，LUX用這種電路來加強他們的響度電路中之低頻及高頻響應。

Audio雜誌認為評定一項音響產品的價值，尤其出自於像LUX這類公司的，僅憑儀器測試結果似乎不太妥當。LUX的這項產品在Audio測試過的接收機中並不最具特色，Audio和LUX之間也沒有任何的私下利益關係，但是Audio判斷LUX公司有能力製造更優良的產品。他們這種看法並非信口開河，相信任何人要是聽過LUX這項產品撥放唱片時那逼真而毫不粗糙的聲音大概就能了解。再就FM調諧器部份來說，雖然許多調諧器與接收機測得的失真率都比LUX的R-1120低，50分貝寂靜較優越的也不少，但經Audio實際試聽的結果，感覺R-1120的FM調諧器對於訊號的補捉和掌握似乎有其他調諧器或接收機難以達到的能力（至少在Audio試聽的地點是如此）。由此可以證明，這調諧器的裝配工作做得非常謹慎，也因為這樣，它的中央調諧指示永遠能與最低失真的調諧點相吻合。選台劃分從88兆赫到108兆赫也很齊全，還有一套極為精確的閉鎖環路調諧系統可以鎖定我們想要的頻率，任何弱訊號即使和強訊號僅相差400千赫也不致遺漏。
