有次上實習課,有位同學拿了幾個零件來給我看。那是一種像精密電阻的東西,上面有各種顏色的色碼,體積也和¼W的電阻差不多,一般人看了一定說它是電阻。這位同學起先也以為它是電阻,後來經用電表測量,卻發現它呈現二極體反應,加上他從來沒有看過這種奇怪的東西,才使他『大惑不解』地跑來問我。
大家都知道,在電晶體的代號中,1N代表的是二極體,(有些人把1N唸成IN,真不知道這種錯誤是如何造成的?)置於1N後頭一大堆阿拉伯數字,有些就直接將支印在二極體上,這種方式對使用者而言一目了然,當然是無限方便,可是一旦印字脫落,則其編號和性能將永遠無法得知,甚至使它無法被使用,這是其缺點。另外一種方式就是使用『色碼』。並不是說色碼就不會脫落,只是其色碼完全掉光的可能性在相對之下顯得較低罷了。或許有人會說:「二極體間的性能不會因型號之不同而有太大的出入,幹嘛那麼介意它的編號。」這句話聽起來好像沒有錯,其實不然。每種二極體都有其特有的性能,尤其在一些比較敏感的電路中,一旦錯用就有可能使整個電路停擺。我想大家應該有個觀念:我們寧願於事前多花些時間以確實掌握零件的特性也不要於是後才來謀求補救。經驗告訴我們,事後的補救不管在時間或者精神方面都是很划不來的。
這種帶有色碼的二極體,早在幾年前,我就曾在高雄收集過一些。倒是市面上好像從未看過有這樣的東西出售,也許是我孤陋寡聞也說不定。接下來就讓我們一起來談談二極體的色碼吧。
首先,我們會發現它的色碼都「擠向一邊」,這並不是印歪了,而是用來告訴你:「這邊就是陰極」,請參考圖1。另外我們還會發現有些印有五條色帶,有些是四條,更有一些只有三條,這是怎麼回事呢?原來早先的二極體,像1N58A,它所需要表明的僅僅是5,8,和A,因此只要3條色帶就夠了,置於1N這兩個字由於代表的就是二極體,因此可以毫不考慮地省略掉。而像1N249C就需要4條色帶,如圖2。其他像1N1184A自然就要5條色帶,如圖3。

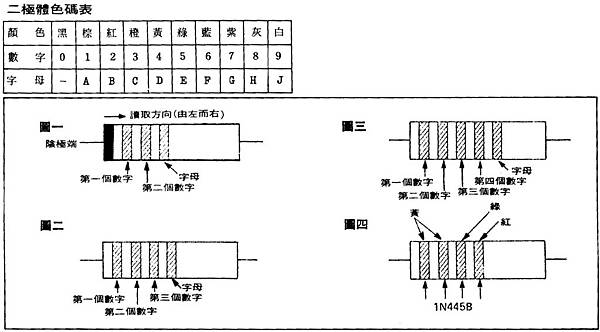

各種色碼所代表的數字及文字請參考下表:
另外要注意的一點是:「讀取的方向應由左而右。」請再參考圖1。最後我們舉個像圖4的例子,並加以說明,用來加深各位讀者的印象。在第4圖中我們看到它的第一、二條色帶皆為黃色,因此代表的是44。第三條是綠色代表5。最後一條紅色代表英文字母。合併起來,這枚二極體的編號就是1N445B。
轉載音響技術第67期JULY. 1981 認識二極體的色碼-音響小常識/李天啟
