資料來源:音響技術第19期JULY. 1977 ALTEC SANTANA II/
ALTEC MODEL 1、3、5、7、9 喇叭系列
ALTEC創立於一九三七年,目前它不僅是美國最大的音響器材製造廠商之一,而且也是世界製造高品質專業用、商業用極高傳真度揚聲器的最大廠家之一。ALTEC最近為應消費者各種不同的需求,於是發表了一系列最新型書架式揚聲系統──Model 1 3 5 7 9,這些Model的設計主要均能滿足現代化家庭的需要,而且也能應用在錄音室裡作高水準的錄音鑑聽之用。
【外觀】在外觀上Model 1 3 5 7 9 都採用書架式的設計,大中小的外型都有,極適合家庭作高傳真播放之用。外表均採用北美天然硬木(Natural hard-rubbed)精工製成,外層飾料則用手摩滲油橡木皮(Oiled oak veneer)或胡桃木皮製成。而面網除Model 7及Model 9採用透聲泡棉網板構成外,其餘皆採擁透聲針織喇叭布網為質料,可裝可卸,運用便利。像Model 7及Model 9並配有黑、棕、藍或深橘色等多種喇叭面網顏色,可供購買者喜好來選擇。Model 1 3 5 7 9 喇叭系列,其喇叭排位仍依傳統的安排方式,將低音喇叭置之於音箱正中央偏下之處,中、高音喇叭則安排於上方,並因分音器音路設計的不同,於是採用喇叭的個數也不盡相同,除Model 7及Model 9採用了3音路設計,其餘則以2音路來設計。而音箱型式只有Model 1 是用密封式外,其他則均採用開口式設計。
【特點】ALTEC揚聲器它們共同的特點,都是採用書架式的音箱做高效率的輸出,效率是喇叭極重要而容易被人忽略的性能之一,效率的大小,表示輸入一定量電能時,喇叭能有多大聲音輸出,輸出音量愈大代表喇叭效率愈高,由於ALTEC喇叭採用大型的稀有金屬Alnico,構成強磁體與低磁阻損耗結構,因此其磁力強度要較一般永久磁鐵強2倍以上,並且配用了極精密的密閉磁環路結構體,對外不容易產生洩漏雜散磁場,對內都將磁力線保持密集在音圈的磁隙裡,如此,磁力線就不會平白浪費在音圈之外,而對輸出的音質就造成高傳真度的效果。同時高效能的強磁力結構體,使得ALTEC喇叭的電聲換能工作效率極高,於揚聲系統靈敏度測試時,輸入粉紅色雜音(Pink Noise),其頻寬限制在500Hz至3KHz之間,1瓦輸入,負載以8歐姆為準,在4英呎處測得Model 1 3 5 7 9 系列揚聲器,其靈敏度平均皆在90dB以上。這是ALTEC推動器的主要特色之一。
其次ALTEC公司在揚聲系統設計時,設計重點著重於音響心理,研究人類聽覺器官如何解析音響,然後才設計配合,這是ALTEC所具有的論點,也是其生產喇叭所具有的特質。為了配合不同的聆聽環境及各種不同的因素,ALTEC於設計Model 1 3 5 7 9 喇叭系列時,頁是精心思慮的,為了使用者的利用,而提供以下參考：
(1)Model 1──其音箱採取完全密閉的方式,也是體積最小的一種,以其現有的箱子容積,即能發出宏大的音量輸出,這是一般同型揚聲系統所無法比擬的。音箱內配有二只喇叭,分別擔任高頻及低頻的重播任務,分頻點設計於3000Hz,是於家庭作Hi-Fi重播用。
(2)Model 3──音箱係採用開口式的設計,並經最佳的調諧。喇叭音圈能在磁隙中產生極大的磁通量,因此所播出的低音絕不會混濁不清,在50Hz時無倍頻現象,而20~2,000Hz低音域響應平順,在聽感上不增加染色,這和許多刻意加強某一中低音,給人暫時感到「加強」或「突出」的喇叭是不同的。
(3)Model 5──採用2音路設計,配有三只喇叭,一只低音,二只高音,由於高音域能量分由兩只推動器平分,因此整個揚聲系統的承受能力要比使用單指者來得大,中頻靈敏度也提高至91.5dB尤其這三只喇叭在障板上的排列方式非常均衡,無論使音箱直放或平放,均能使揚聲器的擴散特性,分佈得很均勻,並產生正確的立體音像,model 5的面網可以卸下,而裡面的喇叭障板也貼上天然核桃木皮,無論從內部品質或外觀來衡量,Model 5不失為低價格高性能的揚聲系統。
(4)Model 7──此型運用3音路3喇叭裝置,低音採用12吋高效率喇叭,中音部份為6 1/2吋框徑錐形中音喇叭,播放高音的為5吋錐型超高音喇叭,交越分頻點設計在850Hz及8000Hz兩點上,重播時,從45~20KHz間,在整個聲頻頻段內有較好的響應,適合較大功率的擴大機或接收機所使用。
(5)Model 9──是以上型式裡體積最大的一種,重播性能也是最優越的一種,是屬於高功率輸出的揚聲系統,採用了3個喇叭單體,以3音路分頻網路設計。分音器選用極精密的元件組成,譬如電感器都採用極高效率的鐵粉芯所構成,而電容器也都經過精密的測試,選其誤差率及性能達於標準規格後方才使用,以求喇叭輸出產生最小的相位移,因此在40~20KHz所涵蓋的音頻範圍內,其頻率響應輸出都極為平坦。尤其12吋低音喇叭,以一種特殊紙質所製成的紙盆,其軟硬度適當,對任何低頻的訊號,都有極良好的瞬態響應特性,當與開口式音箱精確調諧時,能產生40Hz的極佳低頻能量響應,失真極低,無倍頻諧振或人為的加強低音渲染音色,更消除了一般喇叭常有的隆隆聲響。
【廠方規格】
Model 1：●喇叭組件:低音8吋、高音4吋 ●額定阻抗:8Ω ●頻率響應:50Hz~20KHz ●分頻點:3000Hz ●擴散特性:垂直130° -6dB,水平140° -6dB ●長期頻寬最大功率:30瓦 ●體積:21"高 × 11 1/2"寬 × 10 3/8"深
Model 3：●喇叭組件:低音10吋、高音4吋 ●分頻點:1500Hz ●額定阻抗:8Ω ●頻率響應:50Hz~20KHz ●擴散特性:垂直120° -6dB,水平140° -6dB ●長期頻寬最大功率:35瓦 ●體積:24" × 12 1/2" × 11 1/2"
Model 5：●喇叭組件:低音12吋、高音4吋(2只) ●分頻點:1500Hz ●靈敏度:聲壓輸出為91.5dB(於1瓦 Pink Noise 輸入,8歐姆為準,距離為4呎處測得) ●長期頻寬最大功率:45瓦 ●體積:25 1/2" × 14 1/2" × 12"
Model 7：●喇叭組件:低音12吋、中音6 1/2吋、高音4吋 ●額定阻抗:8Ω ●分頻點:850Hz及8KHz ●長期頻寬最大功率:50瓦 ●頻率響應:45Hz~20KHz ●體積:25" × 16" × 14 1/8"
Model 9：●喇叭組件:低音12吋、中音6 1/2吋、高音5吋 ●額定阻抗:8Ω ●分頻點:800Hz及7KHz ●長期頻寬最大功率:60瓦 ●頻率響應:40Hz~20KHz ●擴散特性:垂直110° -6dB,水平115° -6dB ●體積:26 1/2" × 17 1/2" × 15"
代理：福和音響
轉載音響技術第18期JUN. 1977 市售音響器材選介 ALTEC MODEL 1、3、5、7、9 喇叭系列/丁琳

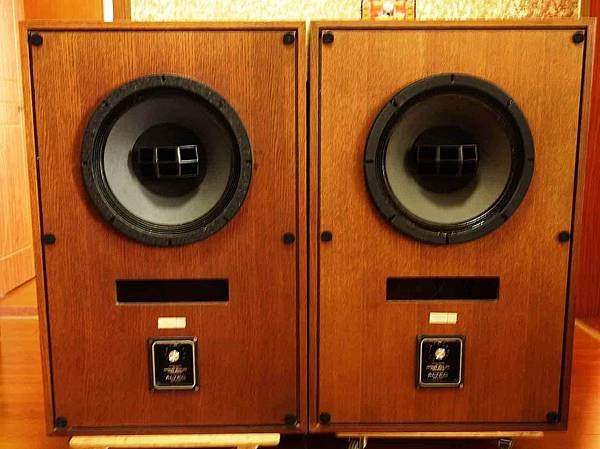

ALTEC的 A-5 和 A-7
這原本是為了戲院使用為目的而開發的喇叭,是所謂的劇院之聲系列裡尚可挪到家中使用的型號。雖然這兩對喇叭都早已停產,但是在我早期聆聽搖滾樂的時代裡,給了我莫大的震撼。它們的高低頻兩端的延伸都不是現代新喇叭系統的對手,可是在中低頻有著相當的寬鬆程度和稍微膨脹的特性,中頻有著一種無以名之具感染性的滲透力,在聆聽人聲時讓人產生極愉悅的感覺,重播搖滾樂和爵士樂時有著豪邁、爽朗等使人有極之盡興的感覺。因為原本適合在劇院中使用,所以必須要有蠻大的空間讓它自由的呼吸,搭配的器材最好是放大級數不多的擴大器,免得無端傷了它那有錢難買的直接感。
轉載音響論壇200期紀念別冊2005年 永遠發光發熱的器材-ALTEC的 A-5 和 A-7/
資料來源:音響技術第4期ARP. 1976 ALTEC LANSING 1/3/5/7/9/
資料來源:音響世界第11期民國71年2月 ALTEC 4/6/8/9861/9862/
資料來源:音響技術第97期/JAN. 1984 ALTEC 208/310/312/
資料來源:67年音響指南 ALTEC /MODEL 1 SERIES II/MODEL 3 SERIES II/MODEL 5 SERIES II/MODEL 7 SERIES II/MODEL 9 SERIES II/MODEL 14/MODEL 15 SERIER II/MODEL 18/MODEL 19/SANTANA SERIER II/9846-8A/9849-8A/DESIGN-20/ATLANTIC/A7X/1236/604-8G/620-A/816A/1505B/288-8G(16G)/291-16B/802-8G/210/828C/311-90/1224A/1231 SPEAKER SYSTEM/808-8B/511E/MR-94/405-8G/409-8D/619-8A/755E/421-8LF/417-8H II/425-8H II/515-B/414-8C/
