AT-002-001

【機型】Scott R-77S型立體FM/AM接收機,黑白與銀色陽極處理鋁質機殼。

【形狀尺寸】寬18英吋,高5 3/4英吋,深13 1/2英吋,另家前面板控制器及後面板控制器之淨長。

【製造廠家】H.H. Scott Inc., 111 Powdermill Rd. Maynard, Mass. 01754 U.S.A.

【評論】本機是Scott立體聲接收機系列中最高級的一個型式,也是Scott公司重新改組之後在這方面產品的第一個機種,Scott在破產之後是經由其歐洲銷售代理商之總裁而復興起來的。該歐洲代理商曾以Scott的名字製造某些產品行銷歐洲好幾年。R-77S的風格反映出這個公司組織的國際主義性;然而Scott公司的宣傳顧問卻這麼說:「它目前保持的只是絕大部分的國內立體聲設備製造廠,而且不賣給較大的公司或向外投資製造其產品」。因此現在Scott是真在美國製造的國際性產品。

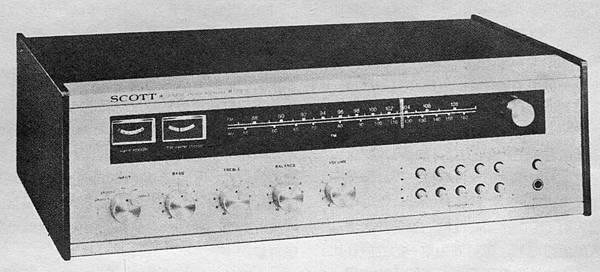

  本機的外殼以胡桃木殼裝飾有類似的吸引人的變化,因為目前各個其他廠家都採用流行已久的胡桃木箱外殼,Scott在機器外殼上做的改變,自然就顯得新穎了。前面板的安排設計不但顯得非常簡潔單純而且使用起來很方便。在前面板的上方為FM/AM調諧週率盤以及兩個調諧電表(FM/AM信號強度與頻率中心),右方則為調諧旋鈕。另外還有一些選擇器位置標示與FM檢波用的燈光指示器。下方的左側有五個旋鈕分別為信號選擇器(唱機1、唱機2、FM、AM、「錄音2」),低音音質控制、高音音質控制器、平衡控制,以及音量控制。低音、高音及平衡控制器都有中心位置掣子。

  右方有一組按鈕,其數目總共有十個。因此第一眼乍看起來好像很複雜,其實不然,因為底下一整排按鈕是作為揚聲器切換用的,這五個按鈕令我們能隨便使用三對揚聲器中之任何一對,或是第一對揚聲器與其他兩對的任一對同時使用。上面一排的五個按鈕分別為響度、錄音(1)監聽、立體聲/單聲方式、高頻濾波器、及FM muting。最右邊的一個按鈕為交流電源開關,它的下面則為立體聲耳機插口任何時間都可使用。

  「錄音1」與「錄音2」這兩種名詞都特別加上引號的理由只要察看本機的後面板就可知道了,因為只有一組錄音輸入與輸出蓮花座(加上一個DIN輸入/輸出連接器),這就是所謂「錄音1」而「錄音2」卻只有一對輸入蓮花座而沒有第二對輸出蓮花座。故事實上我們所謂的「錄音2」輸入蓮花座就是大多數廠家所謂的補助輸入;它作為第二部錄音座的重放輸入用而不用於錄音。以跳接連線提供的「附屬」輸入與輸出對可以作為錄音輸出用。只是這些插口沒有由前面板控制的監聽開關,然而這並不影響大部分設備(錄音座、杜比雜音衰減器、等化器、矩陣解碼器等)的連接。唱機輸入蓮花座可以有唱機1與唱機2,後者固定為低靈敏度的輸入使用,Scott規定高靈敏度輸入的信號電平可以高至5毫伏,而低靈敏度輸入插口則可接受更高的唱頭輸出電壓。

  後面板的單一蓮花座是作為FM檢波輸出插口,使用於分立四聲道廣播系統。唱盤或其他附屬設備地線的連接與三對揚聲器的接線端子一樣是屬於彈簧夾式的,因此可以直接把引線夾上。另外兩對螺絲端子是作為天線輸入用,一為300ΩFM天線饋入線,二為長線式AM天線與接地。一個特殊的同軸電纜接頭做為75Ω的FM天線饋入同軸電纜連接用,後面板唯一的切換開關為選擇75微秒(美國標準)或50微秒(歐洲標準)FM等化作用之時間常數。此外,後面板還有一個經由前面板電源開關控制的電源插座,放大器保護用保險絲,及一對揚聲器保護用保險絲。

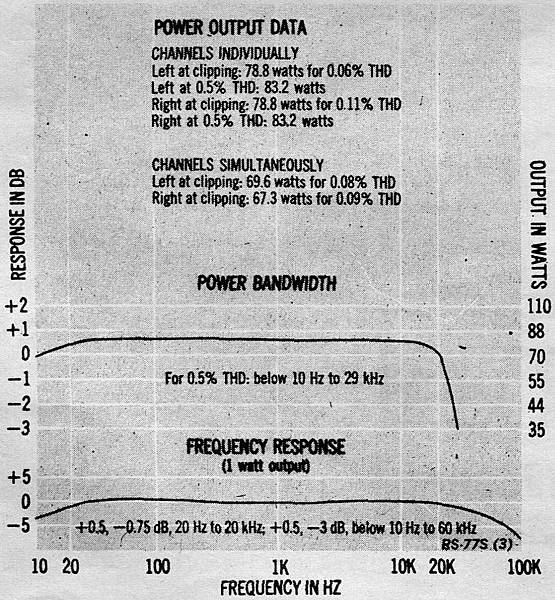

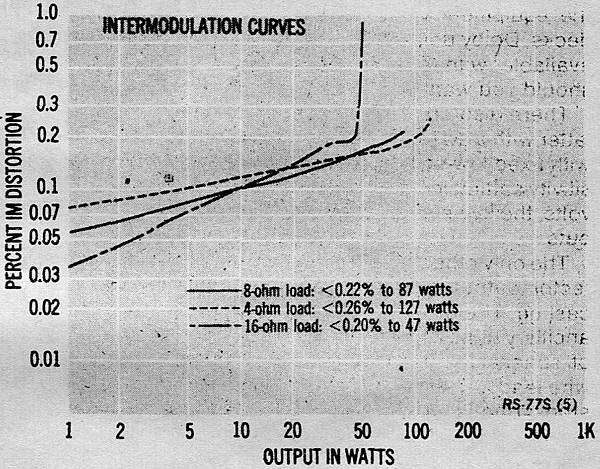

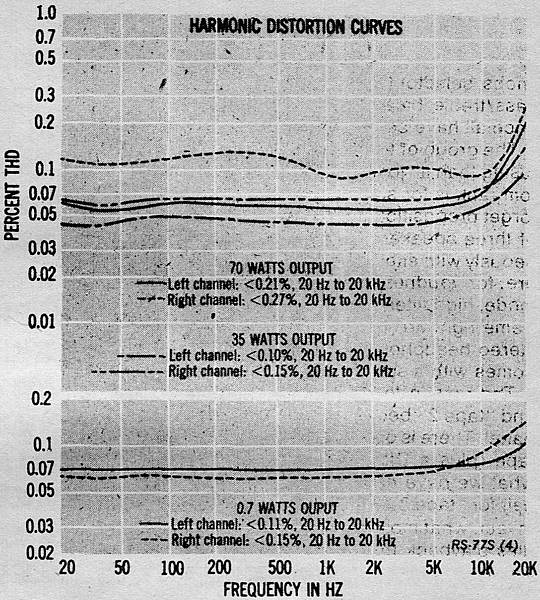

  放大器部份每聲道輸出的額定功率在諧波失真為0.5%時為70瓦特。在雙聲道同時驅動之情形下,仍可達到此額定功率而不使諧波失真超過額定值。CBS實驗室測試所得之數據顯示其功率頻帶寬度曲線在中頻範圍保持±1db以下,區線之空間並不特別充分,70瓦特之額定功率即使同時驅動兩對揚聲器相對地顯得很充分。即使在低功率輸出時,於放大器的整個工作頻帶範圍內,諧波失真度仍然非常的低(0.1%或更少)。互調失真度約為0.1制0.2%之附近,當輸出功率減小時,它降至更低的數值(大多數同級的接收機由於雜音因素的影響,在低輸出功率時,互調失真便顯得稍微增加)。

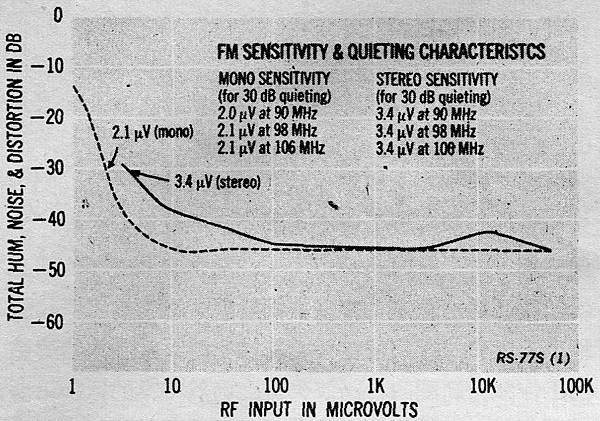

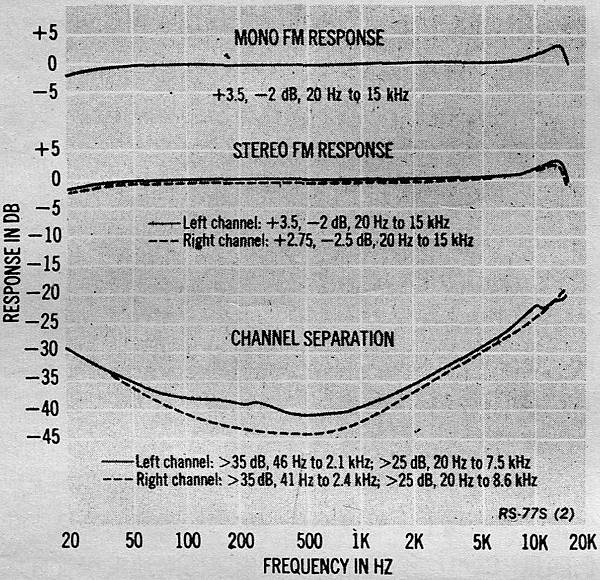

  FM調諧部分與許多其他種類的接收機比較起來,其特性不能算是特殊。最高的S/N比為73dB,這是非常優秀的,但是殘餘失真並不同樣的那麼好,因此單聲或立體聲的靜止曲線無法降至低於50dB之標準。細心的比較實驗室之測試數據與廠家公佈之規格,在某些方面可發現測試樣品與規格並不符合,然而其差距並不大,我們可以認為這是產品之樣品與測試技術細節之正常變化。

  總而言之,我們認為R-77S是Scott公司再製造這種新產品系列的一個好的開始。無論在技術上或做為裝飾點綴上,它並不是一種毫無意義的產品,我們願見Scott公司在音樂設備這個園地重振昔日之聲威。

AT-002-002  AT-002-003  AT-002-004  AT-002-005  AT-002-006  AT-002-007  AT-002-008  AT-002-009
轉載音響技術第2期FEB. 1976 測試報告 原載 High Fidelity 1975年版 TEST REPORTS Scott R-77S Receiver/本刊資料室輯譯/
SCOTT R-77S.jpgSCOTT R-75S.jpg

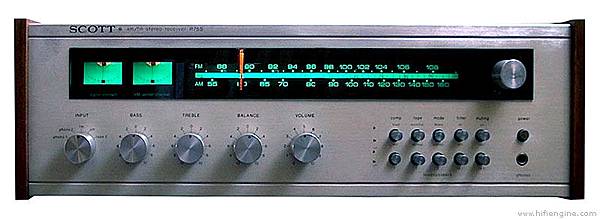

資料來源:67年音響指南 SCOTT R-77S/R-75S/
