資料來源: 音響技術第48期 DEC. 1979 Celestion Ditton 662/Ditton 551/Ditton 442/

資料來源:音響技術第82期OCT. 1982 Celestion Ditton 662/Ditton 332/Ditton 442/Ditton 551/

Ditton 130

構造:2路2單元

聲箱:密閉式書架型

單元:低音20厘米盆式,高音半球式

分頻點:2.3千週

重播頻率響應:75-20.000週±3分貝

阻抗:8歐姆

最大輸入:50瓦(節目)

輸出音壓:87.5分貝/瓦/米

外形大小:闊25.0×高48.5×深24.0厘米

重量:7.7千克

外觀:桃木箱

參考:推薦放大器輸出10-50瓦

發售:1980年

備註:已停產

SL-6

構造:2路2單元

聲箱:密閉式書架型

單元:低音15厘米盆式,高音3.5半球式

分頻點:2.3千週

重播頻率響應:75-20.000週±3分貝

阻抗:8歐姆

最大輸入:200瓦

輸出音壓:82分貝/瓦/米

音壓控制:無

外形大小:闊20.0×高37.0×深25.5厘米

重量:7.7千克

發售:1982年

Ditton 150

構造:2路2單元1被動輻射器

聲箱:裝有被動輻射器(ABR)之書架型

單元:低音16厘米盆式,高音半球式,被動輻射器20厘米

分頻點:2.7千週

重播頻率響應:60-20.000週±3分貝

阻抗:8歐姆

最大輸入:60瓦(音樂)

輸出音壓:86分貝/瓦/米

音壓控制:無

外形大小:闊28.0×高54.5×深21.8厘米

重量:9.1千克

參考:推薦放大器輸出10-60瓦

發售:1980年

備註:已停產

Ditton 200

構造:3路3單元

聲箱:密閉式書架型

單元:低音20厘米盆式,中音20厘米盆式,高音半球式

分頻點:1.7千週,2.3千週

重播頻率響應:57-20.000週±3分貝

阻抗:8歐姆

最大輸入:80瓦(節目)

輸出音壓:87分貝/瓦/米

音壓控制:無

外形大小:闊33.0×高59.8×深26.6厘米

重量:12.7千克

參考:推薦放大器輸出10-80瓦

發售:1980年

備註:已停產

Ditton 551

構造:3路3單元

聲箱:低音反射式書架型

單元:低音29厘米盆式,中音4.6厘米半球式,高音1.9厘米半球式

分頻點:600週,4.5千週

重播頻率響應:38-20.000週±3分貝

阻抗:8歐姆

最大輸入:140瓦

輸出音壓:90分貝/瓦/米(粉紅噪音3.25瓦輸入)

音壓控制:中音高音分別連續可調(+2~-6分貝)

外形大小:闊39.5×高72.0×深32.8厘米

重量:25.0千克

參考:推薦放大器輸出20-140瓦,可配座架(35.000日元對)

Dedham

構造:3路3單元/被動輻射器

聲箱:裝有被動輻射器之落地型

單元:低音30厘米盆式,中音5厘米半球式,高音2.5厘米半球式

分頻點:500週,5千週

重播頻率響應:18-40.000週

阻抗:8歐姆

最大輸入:160瓦(RMS)

輸出音壓:90分貝/瓦/米(粉紅噪音4.8瓦輸入)

音壓控制:無

外形大小:闊75.0×高130.0×深38.0厘米

重量:70.0千克

外觀:橡木箱

參考:推薦放大器輸出10-160瓦(RMS),聲箱為人工手製,故需訂貨生產

Ditton 300

構造:3路3單元

聲箱:密封式書架型

單元:低音25厘米盆式,中音12.5厘米盆式,高音2.5厘米半球式(HF 1001)

分頻點:650週,4.5千週

重播頻率響應:52-20.000週±3分貝

阻抗:8歐姆

最大輸入:100瓦(節目)

輸出音壓:87.5分貝/瓦/米

音壓控制:無

外形大小:闊35.0×高63.0×深26.0厘米

重量:13.6千克

發售:1981年2月

備註:已停產

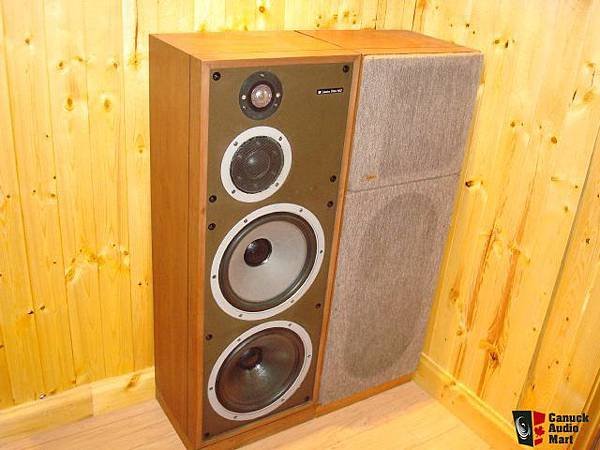

Ditton 662

構造:3路3單元1被動輻射器

聲箱:裝有被動輻射器之落地型

單元:低音33厘米盆式,中音5.2厘米半球式,高音1.9厘米半球式,被動輻射器33厘米

分頻點:700週,4.5千週

重播頻率響應:38-20.000週±3分貝

阻抗:8歐姆

最大輸入:160瓦

輸出音壓:90分貝/瓦/米(粉紅噪音2.9瓦輸入)

音壓控制:無

外形大小:闊40.0×高105.7×深30.0厘米

重量:34.0千克

參考:推薦放大器輸出20-160瓦

轉載香港 新音响半月刊 1983~84 (世界揚聲器大全) 特刊 CELESTION Ditton 130/SL-6/Ditton 150/Ditton 200/Ditton 551/Dedham/Ditton 300/Ditton 662/Ditton 442/

資料來源:香港 新音响半月刊 1983~84 Celestion DITTON 110 II/DITTON 130 II/DITTON 250 II/

資料來源:香港新音响半月刊 特刊1983~84 Celestion SL6/

資料來源:音響技術第48期DEC. 1979 Celestion Ditton 662/Ditton 551/Ditton 442/

資料來源:音響技術第59期NOV.1980 Celestion Ditton 66/Ditton 25/Ditton 44/Ditton 15XR/

資料來源:音響技術第57期SEP. 1980 Celestion Ditton 442/Ditton 551/Ditton 662/

資料來源:音響技術第43期JULY. 1979 Celestion Ditton 662/

CELESTION DITTON 66 揚聲器

　　英國CELESTION是一向以生產高水準揚聲器單元件及組合而著稱於世。自DITTON 15 型揚聲器推出後立刻受到本省愛樂者的注目;因CELESTION為了使低音重播更趨於完美,而採用PASSIVE RADIATOR方式,除使用大口徑低音喇叭外,再加裝一只低音輔助喇叭,使得低頻重播能獲得較佳的效果。

　　DITTON 66是大型落地式,它與DITTON 15、25及UL-6、UL-8,都是採用低音輔助設計,是目前市售CELESTION揚聲器中品質最優秀者。

【外觀】打開深棕色的網罩即可了解DITTON 66設計之與眾不同。中、高、低音喇叭及低音輔助喇叭呈一直線排列,兩隻12吋的低音喇叭佔大半個面板;而面板上也沒有電平選擇控制,但高雅的外形卻已顯示出DITTON 66是CELESTION的精心傑作。

【特點】除了CELESTION、JBL、KEF,以及SONY等,都有採用PASSIVE RADIATOR方式來設計揚聲器系統。而CELESTION則更採用「傳統」來表達DITTON喇叭的特性。

　　CELESTION公司發展電磁式喇叭已有半世紀之久,它們的主張是:電磁式喇叭永不落伍!因此DITTON 66亦是使用傳統的電磁式喇叭做單元體。

　　DITTON系統喇叭皆採用高效率喇叭單體,喇叭磁鐵則完全應用磁力特強的磁鐵精製而成,因此電聲換能工作效率極高,在無響室距離喇叭一公尺處,輸入5.5W粉紅色雜音,測得聲壓均在90dB以上。

　　而DITTON 66的高音喇叭是使用HP-200擔任重播工作,重播範圍從5KHz至可聞音頻的極限範圍之外,響應平坦而且擴展性好。中音喇叭是採用最新開發,經「壓縮效應」製成的MD 500為2½吋半球型設計,理想的工作範圍在500~5KHz之間,該單體特點是低失真、磁場強、可承受大功率。低音喇叭的低頻響應極佳,12吋的結構體裝設在重金屬製的外框內,頻率響應從500Hz低至30Hz。低音輔助喇叭則是該公司的特殊產品,係以ABR(Additional Bass Response)單體擔任,確保有效而不失真的重播極低頻部分。

　　為了獲得較佳的效果,CELESTION建議在聆聽DITTON 66時,兩支喇叭應相距大約3公尺,並與聆聽者保持45度角。如欲欣賞四頻道音樂時,可使用DITTON 11或15做為後置揚聲器。

【廠商規格】

●音箱設計方式:低音輔助式

●頻率響應:18Hz~40KHz ±2dB

●靈敏度:90dB SPL

●建議擴大機功率:最低10W,最高160W

●阻抗匹配:4~8Ω

●分頻點:500Hz,5KHz

●外相尺寸:100cm×38cm×29cm

●重量:30公斤

代理:忠正

轉載音響技術第29期MAY. 1978 市售音響器材選介 CELESTION DITTON 66 揚聲器/粱中鍔

資料來源:音響技術第27期MAR. 1978 Celestion DITTON 66/

Celestion Ditton 22 33 66揚聲系統

　　Celestion公司在製造揚聲系統已經有歷經半世紀的設計經驗,因此它製作的產品,都可以說是在Hi-Fi水準以上,最近Celestion公司則引用了它們最新的技術,生產出一系列高水準的Ditton系列,有Ditton 22、33及66,以下分別介紹他們之間相同及相異之處。

【外觀】從外觀來看,Ditton系列的各型喇叭大小尺寸皆不盡相同,其中要數Ditton 66的體積最大(尺寸為51×33×27cm),其次為Ditton 33(61×35×26cm),Ditton 22體積最小51×33×27cm,按體積大小的不同內部裝設大小喇叭的個數及承受的功率亦不一樣,Ditton 66體積較大應置地下使用較為適當,而Ditton 33、22體積較小是為書架型的設計。三款喇叭的外箱皆採用木紋皮質地,喇叭面罩除了Ditton 33採用深黑色的編織物外,其餘Ditton 66、22皆採用暗灰色的網罩。掀開網罩,喇叭的單體安排設置方式,仍不脫傳統方法,低音喇叭置於音箱的正下方,上方則裝配大小不同的中、高音喇叭。

【特點】Celestion在製作揚聲系統時,首先在重播效率方面著手,Ditton系統喇叭皆採用高效率喇叭單體,喇叭磁體則完全應用磁力特強的磁鐵精工製成,因此電聲換能工作效率極高,在無響室距離喇叭1公尺處,輸入5.5W粉紅色雜音,測得聲壓均在90dB以上。

　　Celestion在設計揚聲系統時,為了符合消費者不同的用途而做了不同的考慮,因此在喇叭箱內使用的喇叭形式大小個數也有不同;

　　Ditton 22採用三喇叭三音路設計,分頻點各在500Hz及3KHz,所使用的單體如下：

(1)高音喇叭採用最新型HD 1000柔質半球形單體,它的音圈直徑有1吋大,工作頻率範圍為2.5KHz~28KHz,具有良好的擴散度,失真亦低。

(2)擔任中音重播的為5吋的Model D5喇叭單體,工作頻率在500Hz~3KHz之間,音圈也有1吋大小,使用的強力磁性結構體,重量16 oz 磁力線3800 Maxwells。

(3)採用Celestion最新改良品直徑8吋低音單體,作低音播放用,Model L8工作在30~500Hz之間,音圈大小約1 1/2吋,承受功率為80W,磁性結構體16 oz,磁力線75000 Maxwells,採用塑合質纖維紙盆,具有良好順服性的懸置系統,並可作長衝程的振動。

　　Ditton 33亦為三喇叭三音路設計,分頻點設在500Hz及2.5KHz,所使用的單體如下：

(1)高音部份同Ditton 22採用HD 1000半球形高音喇叭。

(2)中音採Celestion專為中音所設計的5吋轉換器,工作頻率在500Hz及2.5KHz之間,它具有1吋大的音圈,磁性結構體46000 Maxwells。

(3)採用PC10單體擔任低頻部份的重播,它的口徑為10吋,能操作25Hz~500Hz的頻率範圍,喇叭紙盆連接在高順服度的懸置系統上,音圈直徑為1 1/2吋,以長衝程設計,承受功率亦在80瓦以上,永久磁體重60 ozs;磁力線75000 Maxwells。

　　Ditton 66為四喇叭三音路設計的揚聲系統,分頻點設在500Hz及5KHz,使用單體如下：

(1)以HP-200喇叭擔任高頻的播放,重播範圍從5KHz置可聞音頻的極限範圍以外,本單體不但重播響應平滑而且擴展性好。

(2)MD 500中音喇叭為Celestion實驗室特別發展出的單體,為2 1/2吋半球形設計,理想的工作範圍在500~5000Hz之間,該單體優點即失真低,磁場強,承受功率大。

(3)FC 12低音換能器的低頻響應極好,整個喇叭結構體裝設在重金屬鑄製的外框內,頻率響應從500Hz~30Hz。

(4)極低頻的響應使用ABR單體擔任,確保有效而不失真的重播極低頻部份。

　　如何安排放置你的揚聲系統,這要完全依據你的聆聽環境的響應,使用Celestion系列喇叭時,Celestion公司建議你的安排方法為：「如欲獲得理想的立體音像時,二支喇叭最好要有3公尺的間隔,而對中央的聆聽者最好採45°角。」假如你的揚聲系統能放置在你的房間各個角落,採用Celestion的喇叭不會讓你失望,以放置地板上者,則Ditton 66最適合,而Ditton 33及22既能直立亦能臥放(視需要而定)除了比較不適合放置屋角外,其他平置於地面或放置於書架式的音響櫃上均極適宜。

【廠方規格】

Ditton 22：

●頻率響應：38Hz~28KHz

●總諧波失真：聲壓96dB時為1.2%(輸入100Hz訊號)

●承受功率：80瓦

●阻抗匹配：8Ω。

Ditton 33：

●頻率響應：25Hz~28KHz

●總諧波失真：聲壓96dB時為1.4%(輸入100Hz訊號)

●承受功率：80瓦

●阻抗匹配：8Ω。

Ditton 66：

●頻率響應：18Hz~40KHz

●總諧波失真：聲壓96dB時為0.6%(輸入100Hz訊號)

●承受功率：160瓦

●阻抗匹配：8Ω

轉載音響技術第24期DEC. 1977 市售音響器材選介 Celestion Ditton 22 33 66揚聲系統/

Celestion UL 揚聲器系列

　　在所有的音響製造廠中,以專門生產揚聲器而聞名於世的固不在少數,諸如：JBL、ALTEC、AR、EPI、BOSE...等;但專只生產揚聲器而類似Celestion那樣的廠家,卻乏善可陳。Celestion製造揚聲器已有數十年歷史,所推出的成品甚至不超過15種,但Celestion毫不妥協,它絕不會今天推出A明天推出B。因此在其成品中只能分為Ditton和UL系列兩種,前者由最小的11型到最大的66型,而後者則為UL6、UL8與UL10三種。

【外觀】UL-6為兩音路設計,原色木箱配上兩邊帶有斜面的網罩,橫放在書架上是非常的迷人。除去網罩,中間上方為一只高音喇叭(HD1000),右下方為6英吋的中低音喇叭;左下方為一只6英吋的被動幅射式揚聲器;UL-6是該系列中體積最小、售價較廉的一型。

　　UL-8也是兩音路設計,但使用單體之尺寸非但較UL-6要大,排列的方式也不相同。UL-8是呈直線排列,最下方為8吋的被動幅射式喇叭,中間則是8吋的中低音單體,右上方則是高音喇叭。

　　UL-10為三音路密閉式設計,系統處理與UL-6、UL-8大不相同。障板上三只單體呈一直線排列：最下為10英吋低音喇叭,中間為中音喇叭,上則為高音喇叭。

【特色】Celestion的揚聲器設計向不誇張,無論就外型或就重播音樂而論,它都做到了「平實」的地步;換句話說,Celestion的揚聲器不帶任何「色彩」,並由於它只注意原音的重播,因此在長時間聆聽下,Celestion絕不會讓愛樂者感到厭煩──這是Celestion最大的特色。

　　在UL系列中所使用的高音單體為壓縮效應式喇叭,它的音圈只有1英吋寬;由於其具有直徑小和呈半球型的振膜,因此擴散效果甚佳,在重播2.5K赫~28K赫音頻時,響應曲線亦甚為平坦。

　　被動幅射式喇叭亦是Celestion一項成就,這種單體(經常被俗稱為假喇叭)是不接線的,在裝入音箱以前,必須先經過嚴格的測試,以期與同口徑的低音單體能匹配。UL-6、UL-8的系統設計是屬於被動輻射式(Passive Radiator),但單體則被Celestion稱為ABR。

　　在分音器裏則使用有多極感應電容器,並且每單元都經過細心的挑選,使的網路在工作時幾乎沒有線性損失。

　　雖然UL系列揚聲器有這些優點,但Celestion的工程師還是建議購買者要細心的安排揚聲器的位置,例如兩支揚聲器相距3公尺,並向內斜45......,如此才可以將Celestion的特色發揮得淋漓盡致！

【廠方公佈規格】□頻率響應：UL-6 35~28K赫,UL-8 30~28K赫,UL-10 20~40K赫 □靈敏度：UL-6 13瓦,UL-8 8.4瓦,UL-10 18瓦 □適用擴大機：UL-6 20~80瓦,UL-8 15~100瓦,UL-10 25~150瓦 □分頻點：UL-6 2.5K赫,UL-8 2K赫,UL-10 700赫,5K赫 淨重：UL-6 7.7公斤,UL-8 10公斤,UL-10 19.7公斤。

代理：垣慶

轉載音響技術第34期OCT. 1978 市售音響器材選介 Celestion UL 揚聲器系列/

【名稱】Ditton 44型全音域揚聲系統

【外型尺寸】高29 1/2英吋,寬14 1/2,深10英吋。

【製造廠家】Rola Celestion Ltd. of England.

【評述】Ditton 44數屬於密閉喇叭箱直射式揚聲器系列之一種。它具有低音、中音、高音三個推動器。結構設計是以垂直放置為主,但如果為了裝飾上的考慮也可以橫著做水平放置。

　　製造廠家公佈的額定輸入阻抗是在4到8歐姆之間,經由實驗室之測試證明完全符合。在低頻範圍阻抗為3.7歐姆,頻率增加到20.000Hz的阻抗平均都在8歐姆以下。對於密閉式揚聲系統來說,其效率算是適度的高了;再軸線上一台尺處要產生94dB的音壓所需輸入功率為4.5瓦特。它可承受100瓦特的穩態工率而產生106dB的輸出,486.5瓦特的脈衝功率(973瓦特峰值功率)則可產生116dB的輸出。上述數值顯示揚聲器具有很強壯的結構及非常優秀的動態範圍。從42.5 Hz到20.000Hz的頻率範圍內,其平滑的響應特性如果把79dB當作「零」參考準位的話,上下的變動維持在正或負5dB以內。這種響應曲線顯示其尋常的特性但在中音以上的範圍因有些方向性而稍微增強。白色雜音響應不但平滑而且有良好的擴散。高音在軸線聽起來有較厚的感覺,但在軸線外的擴散很好而且非常平衡。高音的瞬間響應特性甚佳。低音的響應更佳。10KHz以上的頻率軸線外仍相當明顯可聞。低音在45Hz左右有些微的倍增現象,但是比起其他的揚聲系統則小得多,同時頻率往下降也不會增加。即使增加輸入信號之強度,在25Hz所產生的倍增現象也不會比45Hz者嚴重。

　　Ditton 44可使用於任何形式的房間內,也可利用任何種類的放大器或接收機來推動。尤其是它的中音音響效果正是很多音響愛好者所追求的理想。

轉載音響技術第4期ARP.1976 國外機種測試報告選譯 Celestion Ditton 44/

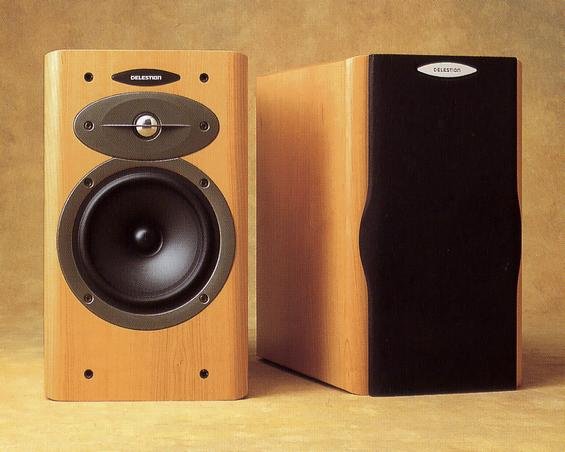

資料來源:Stereo Sound音響季刊NO.122中文版1997 SUMMER  CELESTION A1/

資料來源:音樂與音響105期民國71年3/1 celestion DITTON 332/DITTON 442/DITTON 662/


資料來源:音樂與音響105期民國71年3/1 celestion SL-6/


資料來源:音響世界第11期民國71年2月 Celestion Ditton 100/

資料來源:音響技術第75期MAR 1982 Celestion Dedham/


資料來源:音響技術第68期AUG 1981 Celestion Ditton D-150/


資料來源:音樂與音響第53期/1978.10

celestion DITTON-22/DITTON-25/DITTON-33/DITTON-44/DITTON-66/UL 6/UL 8/


資料來源:音樂與音響/民國73年2月

celestion DITTON-551

資料來源:67年音響指南 CELESTION /UL-6/UL-8/DITTON 15XR/DITTON 25/DITTON 11/DITTON 22/DITTON 33/DITTON 44/DITTON 66/
