SAE 5000 衝擊雜音消除系統

  SAE是一家肯致力於製造及品質的音響公司,在音響器材方面已有十幾年的研製經驗,最近它在市場上又展示出一種新型的衝擊雜音消除系統(Impulse Noise Reduction System),是市面上第一個出現消除唱片喀哩(Clicks)和噗(Pops)雜音的的裝置──SAE 5000。

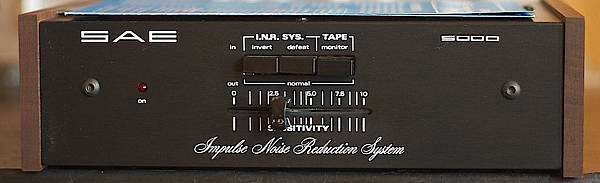

【概觀】單憑外觀,黑色處理的前面板,加上控制器作用的簡單標示,你很難看出它能做什麼高水準的效用,但他卻具有獨特的功能。全機的控制鈕全部安置於前面板正中央處,上半段為三段按鈕式開關,分別作invert defeat及tape monitor功能的控制。下半段為靈敏度(Sensitivity)控制器,可將雜音消除的程度作0~10刻度範圍的調整。最左旁有一小燈罩,可做電源供應狀況的指示,而電源的供給可直接由前置擴大機供應及控制。本機的輸入輸出裝置全置於後面板上,一組為PHONO而設,另一組則為tape所設。

【特點】目前在唱片播放時,仍有許多高電平的衝擊雜音以清晰及高傳真的方式出現,似乎無可避免。而SAE 5000就針對著此現象而設。我們知道,唱片通常能供給較高的電平輸出,不幸地,在播放時造成很多缺陷,或因播放唱片次數提高而增加唱片表面雜音,有時大量的塵埃、細砂礫等更會磨損唱片音槽,甚至濫用或使用不當造成的損壞更難以估計,為了防止以上現象,目前對唱片所作的防護措施也日益增多,譬如從唱針及唱臂的改良中,就減少了許多對唱片的損害,有的以附加油壓裝置,自動換片及降低循跡力等方法,來達成延長唱片壽命,減輕人為的破壞性,甚至對唱片表面的清潔處理問題,也採用新的除塵方法來解決;但對唱片的衝擊雜音消除法仍是束手無策的,經過不斷追尋及分析結果,音響工程師終於發現雜音的來源及產因,一般雜音以兩種狀態出現,一種為殘餘雜音(Residul Noise)像嘶聲(hiss)就是,另一種型態為衝擊雜音(Impulse Noise)像喀哩(Clicks)及噗聲(Pops)即是。殘餘雜音是由於唱針滑過唱片表面而產生的,產因為過度的播唱,循跡力太大或沙塵太多所造成。對於這些雜音,目前市面上已有許多優良的雜音消除系統,均能有效的將之抵制(以通過Band-width Modification的處理或以改變動態範圍Dynamic Range的方式,或以上兩種方法兼同並施)。然而這些系統對衝擊雜音卻毫無作用。衝擊雜音的產因,將由唱片的磨損循跡力失調、濫用時刮傷了唱片表面,使用低品質的唱片,或者新唱片本身就有瑕疵等所造成。而衝擊雜音消除系統的發明人Jack Sacks也發現衝擊雜音具有如下的特性:

1.它本身具有非常高速的衝擊能量及延續衰減時間;雖然有些樂器也能產生高能量的快速衝擊,然而在設計時,就將它們設計成具有大量的緩衝作用,所以在演奏時,已經能將之緩和。

2.衝擊雜音本身就是一個自然的異相資訊。

  利用以上這些分析出來的結果,於是就設計出一個合理的除雜音裝置──Impulse Noise Reduction System,此系統即能根據以上衝擊雜音的特質而鑑別出Impulse Noise,並將出現的雜音給予抑制消除,因此這種鑑別器就成了SAE 5000的主要心臟部份。其實衝擊雜音消除系統係由一組所謂的Logic Circuit所構成,將鑑別出的衝擊雜音再輸入雜音排除電路(Noise Removal Circuit);當然,這些電路的功能設計,至少能將雜音發生的期間縮短,同時也保證雜音排除電路對音樂訊號不產生任何影響,確保音樂完整的原音,絕無增加其他渲染的音色。

  同樣的,SAE 5000對殘餘雜音只能起微不足道的效用,不過目前已有很多很好的除雜音系統,能處理這些問題,所以不必煩心,而事實上,這些雜音消除裝置,如能互相配合應用,那就無疑是最完備的雜音消除系統了。

  SAE 5000除了提供tape monitor外,上可連結任何前後級擴大機做完整的系統組合。SAE 5000面板上還有兩個非常重要的控制器,其作用分述如下:

1.轉換開關 (Invert SW)──此開關的作用,在一般正常使用時,輸出端只呈現已將雜音濾除的音樂訊號,音樂訊號是極清晰的。當轉換開關的撳鈕撳下時,即能將衝擊雜音在輸出端顯現出來,在此時,就可鑑聽衝擊雜音的大小,而調節靈敏度的大小,作消除雜音的修正。

2.靈敏度控制器(Sensitivity Control)──作消除雜音修正用,消除衝擊雜音的大小可以由此調節,調節程度可從0~10的刻度範圍加以選擇。

  雖然SAE 5000的靈敏度範圍設計得很寬廣,可做任意的調整,但照正常的使用,還是要依照需要的程度,作適當的調整,通常消除雜音的大小,只要調到雜音剛好消失為止,不要過度調整,如此才能獲得有意義的除雜音功效。

【廠方規格】SAE 5000:

●額定輸出:2.5V(RMS)

●THD:小於0.1%

●I.M.:小於0.1%

●S/N比:90dB

●頻率響應:20Hz~20KHz ±1dB

●輸入阻抗:75KΩ

●輸出源阻抗:500Ω

●消耗功率:7Watts(110~120VAC,50Hz~60Hz)

●體積:23.7cm(W) × 7.6cm(H) × 23.4cm(D)

代理:

轉載音響技術第18期JUN. 1977 市售音響器材選介 SAE 5000 衝擊雜音消除系統/丁琳

SAE 2900-01.jpg

資料來源:音樂與音響第53期/1978.10 SAE 2900/
SAE 2100.jpgSAE 2100L.jpgSAE 2900.jpgSAE 3000.jpgSAE 5000-01.jpg

資料來源:民國67年音響指南

S.A.E 2100 2100L 2900 3000 5000
