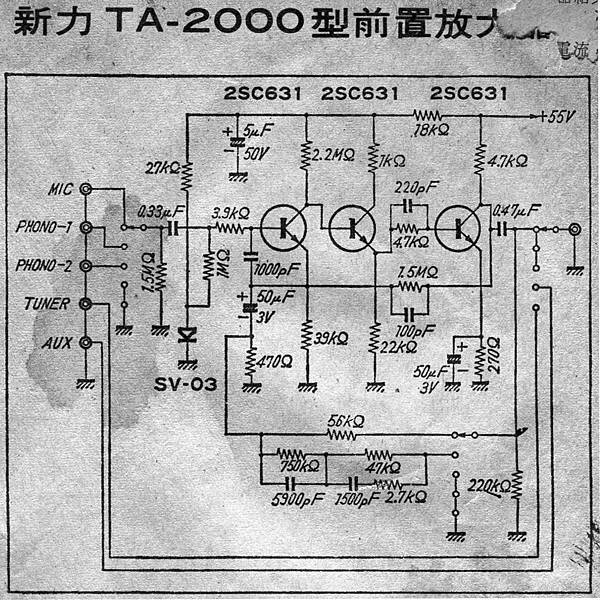

  此電路屬3級放大電路,第2級採取射極耦合,其目的係阻抗變換。第1級的集極負荷電阻極端提高至2.2MΩ使電流在10uA狀態使用,故雜音水準在本質上降低。又,把電流改小時hfe也跟著降低,但是以負荷電阻改大補償放大度降低。第3級係通常的放大電路,由第3級的集極至第1級的射極接上1.5MΩ做直流負回輸,另第1級的基極偏壓由SV-03保持穩定。

轉載香港無綫電製作月刊57期 1976 可自製之日本名廠放大器參考電路/新力TA-2000型前置放大器/
