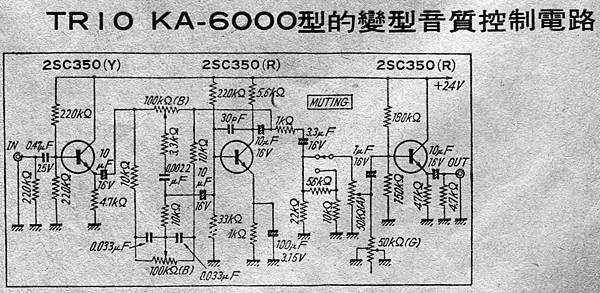

  本電路係依照TRIO KA-6000型擴音機使用的電路加以變更使容易製作。第1級採取射極耦合提高輸入阻抗,以提高電路輸入的適合性同時做BAX型音質控制推動級而得到最適當的低阻抗。BAX型僅於升壓時有增益,故只要注意此級的話,可以把音量控制置於後端,對於S/N,由其是殘留雜音之點極有利。本電路於音量控制器後以射極耦合作輸出放大使用。

轉載香港無线電製作月刊第57期 1976 可自製之日本名廠放大器參考電路/TRIO KA-6000型的變型音質控制電路/
