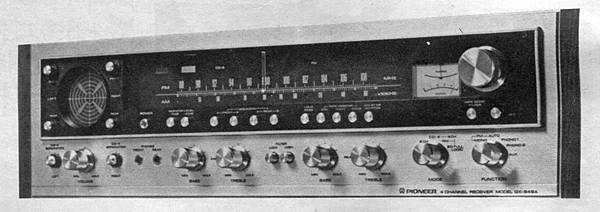

患者: Pioneer QX949 AM/FM 收音擴大機

病情: 兩聲道播音時一切均正常。四聲道播音時右後聲道有時有強烈的爆裂聲,有時四個喇叭的聲音會突然中斷,故障出現的時機大都在剛開機時,出現爆裂聲時無法用音量控制或位置控制減低爆裂聲。

診斷: 只有在四聲道播音時才有故障出現,因此很明顯的故障與右後聲道有關,又出現爆裂聲時無法用音量控制減弱,足見故障地方是在後級,據此判斷,可能是後級產生了雜音,巨大的雜音造成零點偏移或過載,使保護電路跳脫,切斷四個喇叭的電路,故障出現的時機大都在剛開機時,由此判斷可能為(1)電路焊接不良。(2)電晶體內部接觸不良。

　　電路焊接不良所引起的雜音也很傷腦筋,大量生產的電路大都經由焊錫爐處理,萬一有一二個接點有冷焊的現象時不太容易由肉眼觀察出來,因而造成接觸不良的毛病,由於焊接不良所引起的毛病可在病發時輕輕搖動各零件,而找出病根,病不發時也可以用放大鏡檢查各接點的焊接情形。

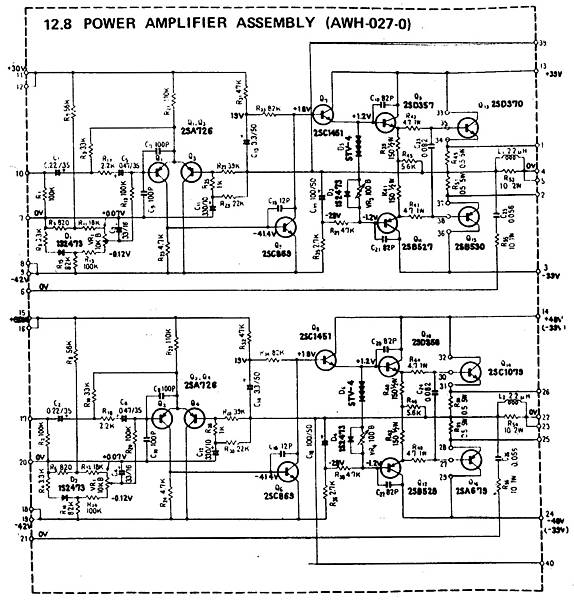

　　由電晶體內部產生的雜音一般可用信號尋跡法找尋故障地點,尤其是雙聲道以上的電路可用沒有故障之聲道作為尋跡器,找尋故障聲道之雜音來源,但是這種方法對於AC負回輸網路內之雜音不易尋得,本機就屬於這種情況。本機的功率放大電路的輸入電路為差動放大,一端為訊號輸入另一端為負回輸輸入兼管AC負回輸與中點零電位的保持,因此除了Q1基極以外任何晶體之訊號都可能含有雜音,譬如: 假定雜音由Q11產生,中點輸出就含有雜音成分,此雜音回輸至Q3而使Q1集極Q5 Q7 Q9 Q13等均產生雜音,如用雜音尋跡法實無法決定雜音由何處產生。直接交聯式的電路也不能夠像真空管電路那樣用各級短路法或一級一級拆除法,否則影響偏壓而造成別的晶體損壞就更得不償失了。照這樣看來本機的毛病只有用對調晶體的方式找尋故障零件了,對調的方式是和正常聲道一個一個地對換晶體,直到毛病變到另一聲道為止。就可決定是哪個零件不良了。

處方: 對掉以後左聲道的晶體比較方便,將Q1與Q3對掉後雜音依然在右後聲道,Q3與Q4對掉後雜音仍在右後聲道,再將Q5與Q6對調,雜音則變成左後聲道,因此決定為Q5故障,更換一只後,雜音已不再發生。

檢討: 時有時無的故障必須確實找到故障點才可視為「修好」,有些人隨意換上二個零件,雜音不再出現時就認為已修好。結果二三天後毛病依舊,不僅浪費零件,而且可能會破壞修理技術的信譽。如果我們用前述的對調法將Q1與Q2對調後,雜音已停止,並不能認為已修好,而且也不應該繼續調零件,應該等到雜音再度出現時才決定Q1是否良好,如果雜音已變至左後聲道Q1不良,如雜音仍在右後聲道則繼續對調Q2與Q4試之。務必確定毛病已消除才能鬆手。
