　　MC 唱頭細膩的聲音逐漸的受到音響迷喜愛之同時,世界各國的廠家也不斷的推出新產品,使得躍躍欲試的人愈來愈多,然而唱頭加上 Head Amp 的價格幾乎可以買兩只一樣高級的 MM 唱頭,這也是還有些人裹足不前的原因,本欄要繼續介紹很多實用的線路是希望擁有(或及將擁有) MC 唱頭的人都能找到一種適合自己條件去自製的線路,使大家都能享受 MC 唱頭的美妙聲音。

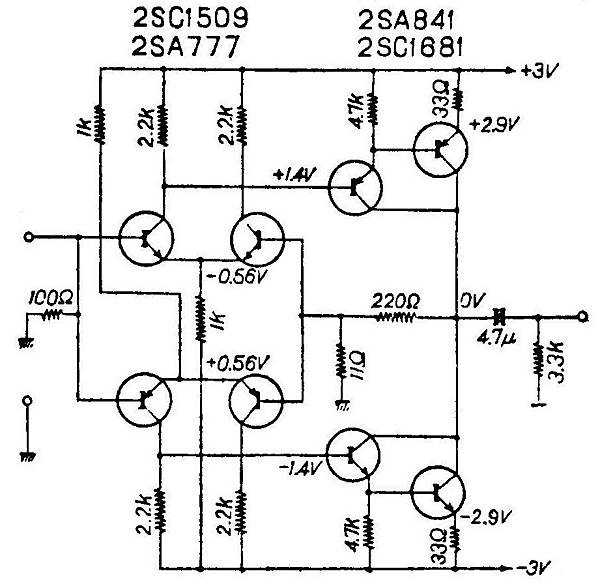

　　本電路是個全對稱 A 類放大器,電源電壓可低至 ±3V,用電持供電可避免交流聲之干擾。Head Amp 之增益通常要 20 倍左右(≒26dB),本機的增益從回授網路中可看出是 21 倍,輸入分別以 NPN 及 PNP 對裝管構成差動輸入,正負半週分別放大,輸出段的推挽放大也市以對裝管接成達靈頓電路,以獲得低阻抗,電晶體最好經過配對選擇可保證電路之特性,電路各點之電壓已標出,可參考調整之。日本的一本音響雜誌從最新上市的唱頭中選出了 18 個做試聽報告,其中就有 10 個是 MC 式,茲錄如下,以供參考:

1.Coral                              MC-8

2.Denon                            DL-303

3.Dynavector                 DV-30C

4.Fidelity Research       FR-7

5.Grace                             F-10P

6.Ortofon                         MC-30

7.Philips                           GP-922

8.Supex                            SD-909 MKII

9.Victor                            MC-1

10.Yamaha                     MC-1X

(原載香港電聲界雜誌 15 期 P.41)

轉載音響技術第43期JULY. 1979 實用電路精粹 超低雜音動圈唱頭放大器/莊焜亮
