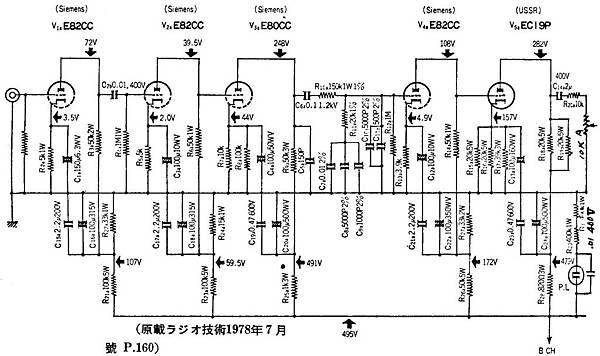

真空管式的擴音機,似乎又有流行起來之趨勢,今年初 Marantz 再度推出期昔日精品之改良線路 Marantz 7K(前級)和 Marantz 9K(後級)之套件,聽說線路圖還是 Marantz 先生親手所繪,可見真空管仍受某些人歡迎,以我個人之意見,用真空管裝置前級確實有好處,因為真空管具有較廣的直線性區域,採用 A 類放大,不用負回授即能得到很寬的頻應,並可避免 TIM 失真。本電路專為接 MC 唱頭用的,全部增益約為 67dB(≒2240 倍),V1~V3 為 68dB,V4 V5 為 26dB,RIAA 網路損失 21dB,輸出端的 10K 電位器損失 6dB,故即使使用像 Ortofon MC-30 般低輸出的唱頭(僅有 57μV)亦能應付。
真空管的選擇,V1 V2 是用 12AX7 的歐式管 E82CC,由於其 M 較小,於無回授的放大用較適合,且其 rp 亦較 12AX7 為低,可以用較小的值,以獲得 RL 較好的高頻響應,V3 為第一段的輸出,採用 μ 更小的 E80CC,以獲得較低之失真,RIAA 網路之後的第二段輸出,採用一個 μ 及 rp 均更小且失真亦小的 EC19P,以獲得低的輸出阻抗。除電源部分以外電阻應採用金屬皮膜,RIAA 網路內之 RC 零件亦應精選,尤其電容器之耐壓。各零件及線路各點之電壓數值均標示得很清楚,裝置應非難事。
轉載音響技術第43期JULY. 1979 實用電路精粹 MC 唱頭專用真空管式 CR 型 RIAA 放大器/莊焜亮
