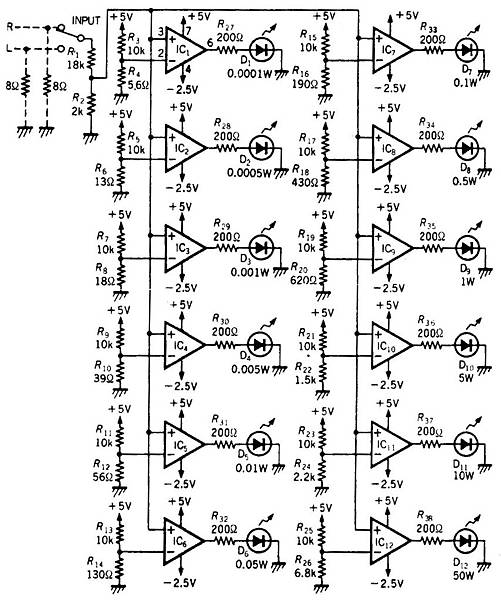

　　這是本欄所介紹的第 4 個 LED 指示器(前有 MT-2、MT-3、MT-6)雖然線路比前面的複雜些,但卻是比較有彈性的、電路的構成依指示的對象而異,若用在功率指示、電平指示通常點亮每個 LED 之電壓的間隔是對數的關係若作為電壓指示或溫度指示!則為線性的。

　　本電路設計時是作為功率指示用的,但原作者並未按對數等級來設計分壓電阻,而是直接以所欲顯示之功率換算後,把功率直接標示出來。

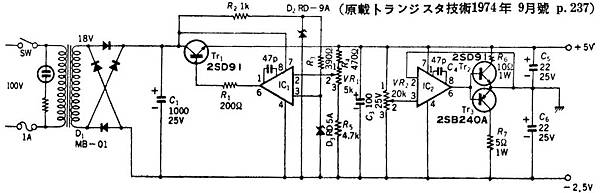

　　電路的設計原則是這樣的:加於喇叭上的電壓與功率之關係是 W=E²/R,欲指示至 50W 時,喇叭(8Ω)上的電壓為 20V,已超過一般 OP Amp 輸入端之容許電壓值,故先衰減至 1/10,每個 OP Amp 之(一)輸入端利用分壓電阻之分壓,輸入相對於欲指示功率之電壓值,作為參考電壓,每個(+)輸入端則連至電壓輸入端,如此則在未有電壓輸入時,每個 OP Amp 都輸出負電壓,每當輸入電壓超過該參考電壓值時,相對應的 OP Amp 輸出即轉為正電壓,使 LED 獲得順偏壓而點亮,因此參考電壓值之設定可依自己的需要而為之,作成對數或線性的間隔,電源必須穩壓,以求得參考電壓之穩定。讀者可依此要領設計各種不同功能的顯示器。

轉載音響技術第43期JULY. 1979 實用電路精粹 LED 功率指示器/莊焜亮
