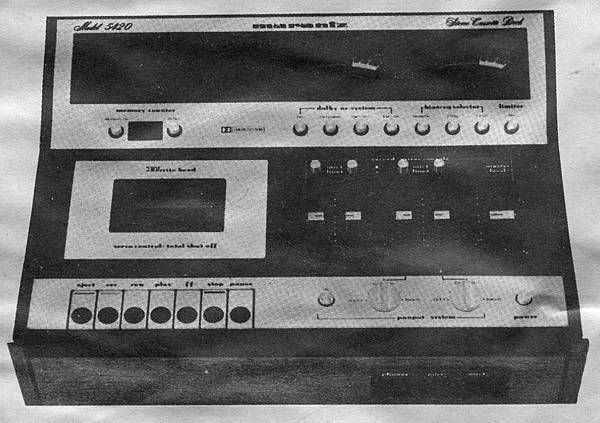

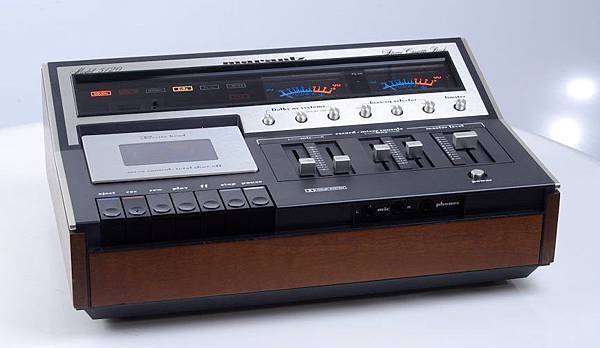

Marantz將錄音是專業水準帶進了家庭!鑒於目前音樂與音響愛好者對卡式座要求越來越高,Marantz以專業錄音水準設計了一系列嶄新的卡式座,承襲了Marantz的傳統精神──"以實在品質、優越性能超人一等!"We sound better 如果您把Marantz 5420卡式座搞懂(某種限度)您將不愧為一位錄音專家了!
Pan Pots. 4 input Mixer. fade in/fade out. Bias/EQ. 2.5us Dolby FM. VU+LED. DC Servo......這些名詞代表什麼?
請讓本欄為您作深入淺出的介紹,希望這些錄音知識能對您選購卡式座有所助益。
Pan pot 是什麼?

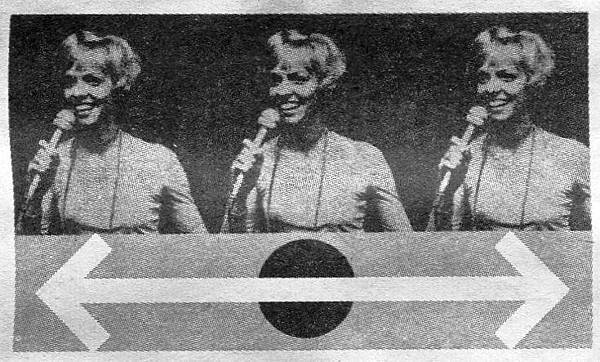

Pan Pot可以使一個聲道的輸入轉換到另一聲道或在這兩聲道間移動或固定於180°立體音場內任一位置。如果一位女歌星手持左聲道麥克風,您調整Pan pot可使歌聲從左轉到右聲道或停留在任一位置,聽起來就像歌星在舞台上走動一樣。如果有一位歌星站在中央自彈自唱,演唱用左麥克風,吉他用又麥克風,若無Pan pots,人聲由左聲道播出,吉他聲從右邊出來,好像把歌星的嘴與手"分屍"了。調整左右Pan pots就能使人聲與吉他聲音會合,與現場一樣。
4 input Mic/Line Mixer 有什麼功能?
5420設有專業化4-輸入麥克風/高電平電子混音器。4個獨立的輸入均可各別調整音量及選擇Mic或Line輸入,由一主控器調整總音量大小。可將兩種音源節目作漸入漸出(fade in/fade out)無間斷轉換錄音。現場演奏時,5420可作演唱系統的混音器同時進行錄音。
Bias/EQ 做甚麼用呢?
錄音等化(EQ)的目的在適應各種磁帶的不同特性,使每一頻率的再生音量能與原輸入音量相同而獲得平整的頻率響應。錄音機常用100仟赫以上的超高頻訊號作為偏壓(bias),使錄音帶氧化物分子能按輸入訊號構成精確的響應影像,使失真降低。不同磁帶材料需要的bias不同,bias的大小會影響失真與頻率響應,而且經常是頻率響應好時失真變大,失真小時頻率響應卻變差,因此在您選購卡式座時不要只考慮頻率響應。bias的調整手續相當繁複,Marantz將它簡化,調初三種最適當的bias配用普通帶、CrO2或FeCr帶均能發揮最佳效果。
DC Servo Motor

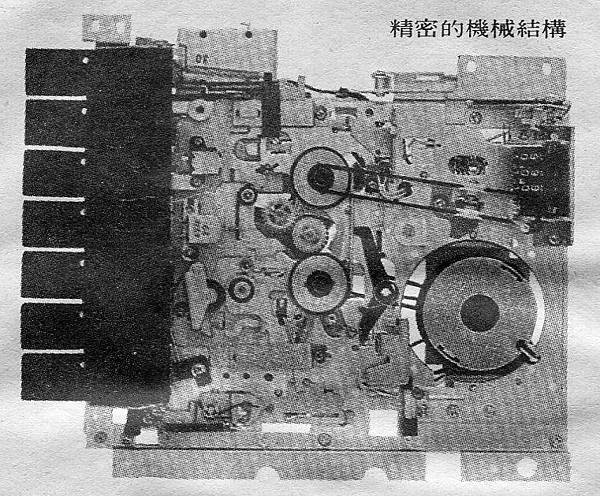

5420採用直流伺服馬達,顫抖率低至0.07%(WRMS)。它的回授系統能校正尤電壓變動、錄音帶滯行或其他原因引起的速度偏差。5420具有精密的機械結構,設有全自動停止裝置無論快轉或放音,錄音帶播完或卡帶,運轉機構立即復原。
Ferrite 磁頭的優點

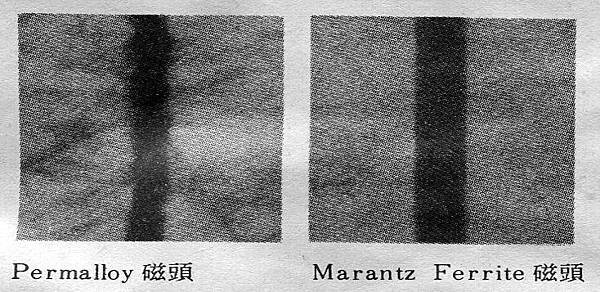

錄音帶與錄音頭的接觸情況直接影響錄音機的音質。音頭磁隙的形狀不規則會影響頻率響應、相位偏移、錄音帶扭曲、磁粉脫落累積。Ferrite磁隙均勻,表面光滑,比一般Permalloy耐用200倍以上而且音質更好。
為什麼要用LED與大型VU表?
短暫電平突升的訊號會導致嚴重失真或錄音帶飽和。5420的兩個LED(light-emitting diodes 發光二極體)可迅速指出峯值(peak)或瞬間過荷訊號。3½"大型專業用VU表便於測量音樂的平均(average)音量。
Peak limiter 的作用
Marantz 5420的峯值限幅器採用與錄音室專業用限幅器同類的電路,自動把瞬間峯值限制在失真與磁帶飽和電平以下,避免失真,錄取最佳訊號電平並獲得寬平的頻率響應。
25uS Dolby FM. Extemal 按鍵做什麼用?
5420使用杜比時S/N可由52dB提高至60dB。按下External鍵5420獨立式杜比系統就可外接其他音源,播放杜比化的錄音帶、唱片、Dolby FM廣播。25uS解強電路可配合將來Dolby FM廣播標準。
5420 規格
●錄音帶速度: 1⅞ IPS
●顫抖率: 0.07%NAB Weighted
●頻率響應: FeCr: 30Hz~17KHz±3dB, CrO2: 30Hz~16KHz±3dB, Normal: 45Hz~14KHz±3dB
●訊噪比: 60dB(用Dolby時), 52dB(不用Dolby)
●輸入: 左右各有兩個高電平輸入(Line, 70mV, 80KΩ), 左右各有兩個麥克風輸入(Mic, 23mV, 10KΩ),
●輸出: 高電平: 可變,最大900mV, 8KΩ 耳機: -20dB(0.75mV→8Ω)
●體積: 17¼"寬x6½"高x12¾"深
●重量: 20.6磅

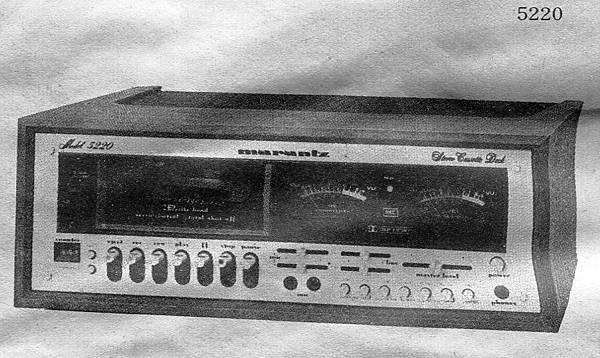

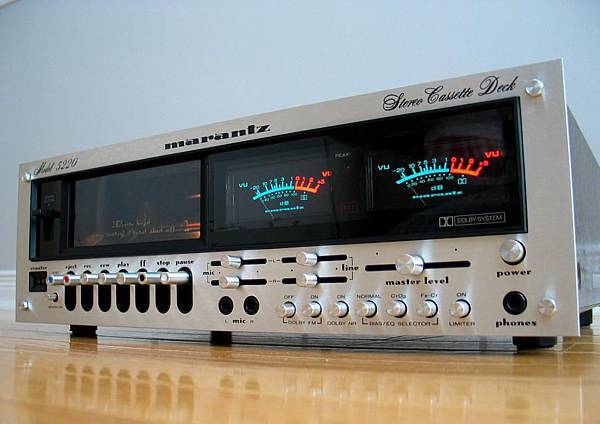

5220前面入帶式杜比卡式座

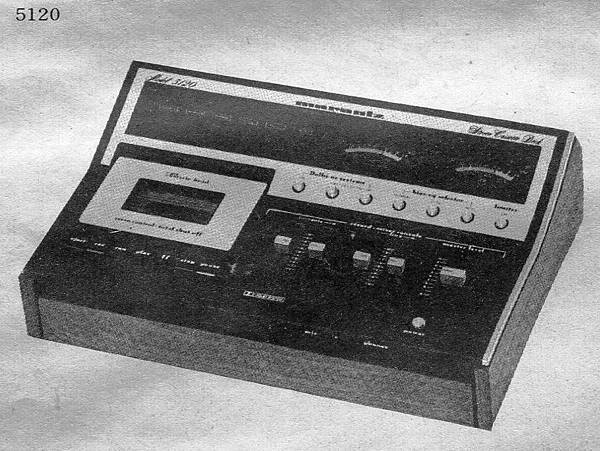

5120杜比卡式錄音座
5220與5120除了無Pan pots外,性能與5420極類似,5220與5120均設有左右兩組獨立的麥克風與高電平輸入混音器以及音量主控器(Master Gain Control),杜比系統可外接使用、3½吋VU表、LED峯值指示燈、限幅器、三個Bias/EQ按鍵、25uS Bolby FM解強電路、三位計帶器、自動停止裝置。採用直流伺服馬達與鐵淦氧磁頭,5220計帶器附記憶器。
轉載音響技術第15期 MAR. 1977 marantz We Sound better 專欄/marantz 5420 卡式座好在哪裡?/福和音響
